13. Klicken Sie als nächstes auf das Register E/A, ziehen Sie die Eingänge, die Sie zuvor in Schritt 3
zugewiesen haben in die Hauptlogik und verbinden Sie diese mit den entsprechenden Ein- oder
Ausgängen des Generatorunterbrecherblocks. Beachten Sie, dass "Gen Unterbrecher öffnen" und
"Gen Unterbrecher schließen" Eingänge in den Generatorblock darstellen und dafür verwendet
werden, einen Unterbrecher über Kontakteingänge zu öffnen oder zu schließen."Gen 52 Öffnen" und
"Gen 52 Schließen" sind Ausgänge aus dem DGC-2020 an die physischen Unterbrecher. Der
DGC-2020 öffnet oder schließt die Generatorunterbrecher über diese Steuersignale. Siehe Abbildung
7-51.

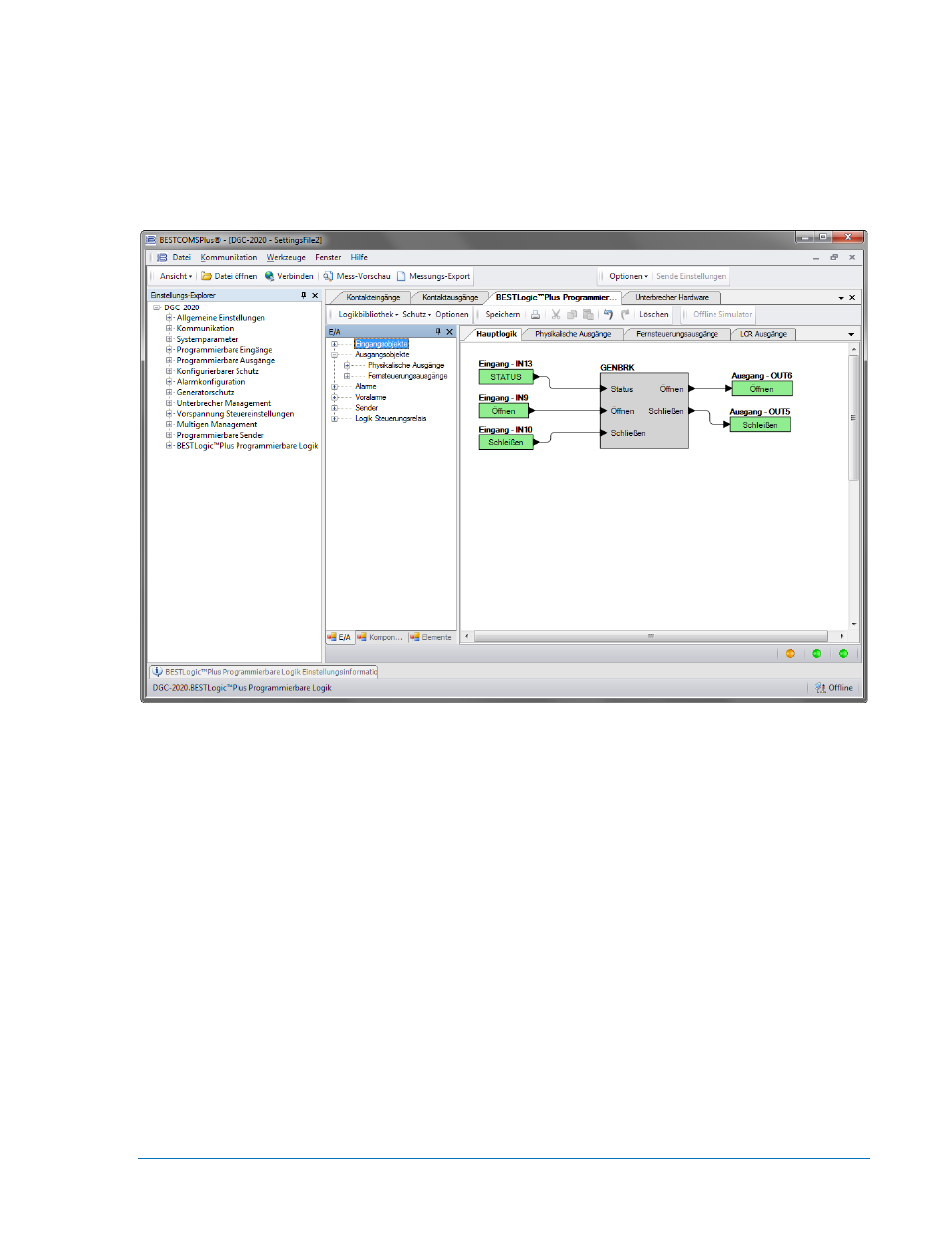

Abbildung 7-51. Einstellungs-Explorer, BESTlogicPlus programmierbare Logik (Schritt 13)
14. Wenn Sie das LSM-2020 verwenden, um den Spannungsregler und Drehzahlregler vorzuspannen, ist
keine weitere Einrichtung notwendig. Wenn Sie Ausgangskontakte verwenden, müssen die
Ausgangskontakte so eingerichtet werden, dass sie diese Funktionen ansteuern. Klicken Sie in der
programmierbaren Logik auf das Register Elemente. Suchen Sie die Drehzahlregler und AVR
Logikblöcke und ziehen Sie diese in die Hauptlogik. Siehe Abbildung 7-52.
