mit dem Logikelement Ersatzfrequenz-Überbrückung verbunden ist. Wenn Ersatzfrequenz-Überbrückung
wahr ist, dient die Einstellung für den Skalierungsfaktor als Multiplikator für die Abgriffeinstellungen.
Empfängt der DGC-2020 beispielsweise einen Skalierungsfaktor-Kontakteingang und die Einstellung für
den Skalierungsfaktor steht auf 2,000, so wird die Einstellung für den Abgriff verdoppelt (2,000x PU).
Per-Unit
Einstellungen, die mit den Nennwerten der Maschine im Zusammenhang stehen, können entweder als
natürliche Hertz Einheiten oder als Per-Unit Werte eingegeben werden. Per-Unit Einstellungen stehen für
den Abgriff (81O/81U)
K und die Sperrspannung L (81U) zur Verfügung. Wenn eine natürliche Einheit
bearbeitet wird, berechnet BESTCOMSPlus automatisch den Per-Unit Wert auf der Basis der Einstellung
für die natürliche Einheit und der damit verbundenen Nenndatenparameter (im Fenster Systemparameter,
Nenndaten). Wenn ein Per-Unit Wert bearbeitet wird, berechnet BESTCOMSPlus automatisch den
natürlichen Wert auf der Basis der Per-Unit Einstellung und der zugehörigen Nenndatenparameter.
Sind alle Per-Unit Werte zugeordnet, und die Nenndatenparameter werden geändert, berechnet
BESTCOMSPlus automatisch alle Einstellungen für natürliche Einheiten mit den veränderten
Nenndatenparametern neu.
Die folgenden Einstellungen haben natürliche Einheiten von Frequenz in Hz, und die damit verknüpften
Nenndaten sind die Nennfrequenz (im Fenster Systemparameter, Nenndaten).
•
81 U Abgriff
•
81 O Abgriff
Die folgende Einstellung hat natürliche Einheiten von Sekundärspannung, und die damit verknüpften
Nenndaten sind die Nenn-Sekundärspannung (im Fenster Systemparameter, Nenndaten).
•
81 U Sperrspannung
Das Frequenzfenster von BESTCOMSPlus wird in Abbildung 4-54 gezeigt.

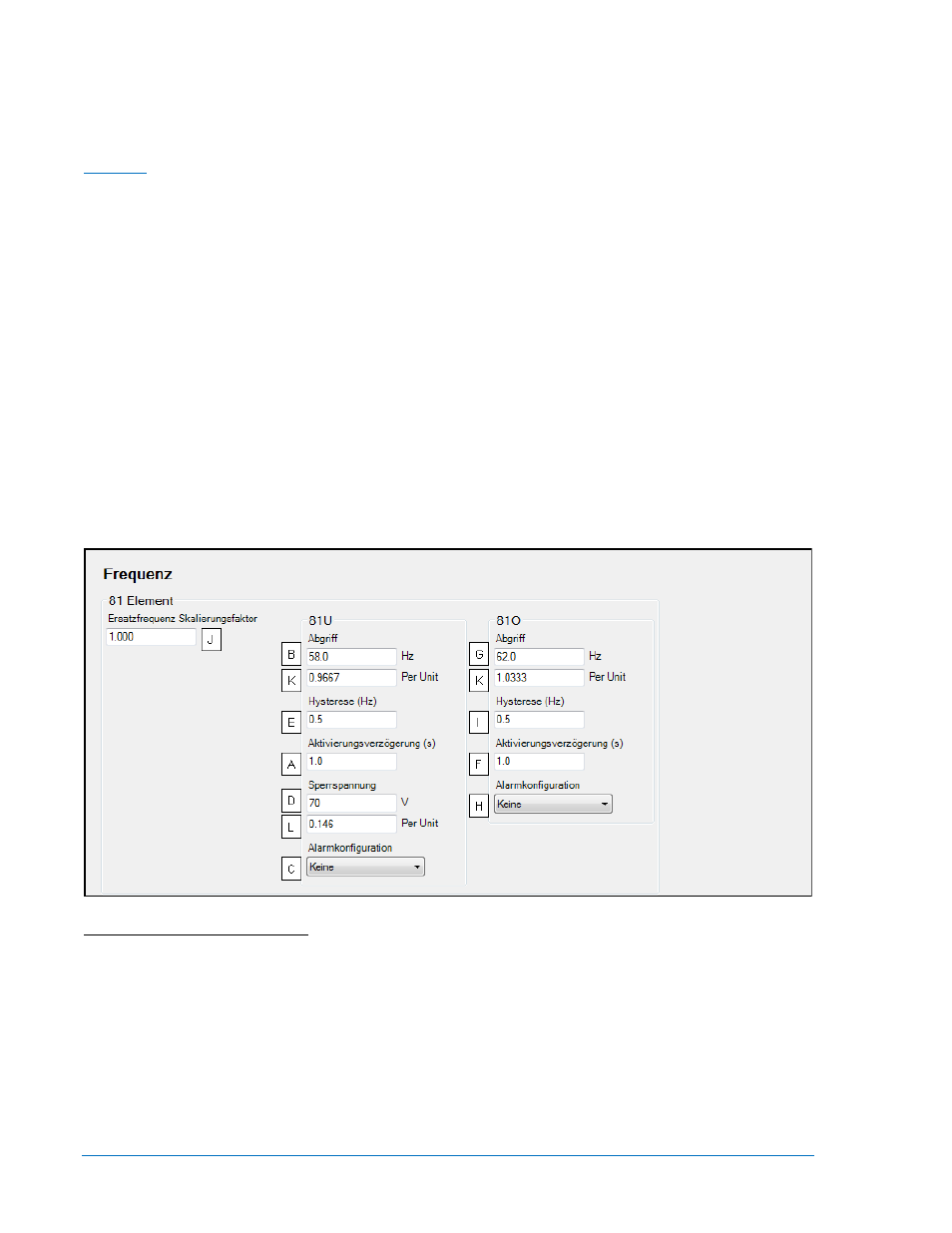

Abbildung 4-54. Frequenz
A Unterfrequenz Aktivierungsverzögerung: Einstellbar von 0 bis 30 s in Schritten von 0,1 s.
B Unterfrequenzabgriff: Einstellbar von 45 bis 66 Hz in Schritten von 0,1 Hz für 50/60 Hz Controller
(Bauformnummer x1xxxxxxx). Einstellbar von 360 bis 440 Hz in Schritten von 0,1 Hz für 400 Hz
Controller (Bauformnummer x2xxxxxxx).
C Unterfrequenz Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
D Unterfrequenz Sperrspannung: Einstellbar von 70 bis 576 Vac in Schritten von 1 Vac.
E Hysterese: Einstellbar von 0,1 bis 40 Hz in Schritten von 0,1 Hz.
F Überfrequenz Aktivierungsverzögerung: Einstellbar von 0 bis 30 s in Schritten von 0,1 s.
G Überfrequenzabgriff: Einstellbar von 45 bis 66 Hz in Schritten von 0,1 Hz für 50/60 Hz Controller
(Bauformnummer x1xxxxxxx). Einstellbar von 360 bis 440 Hz in Schritten von 0,1 Hz für 400 Hz
Controller (Bauformnummer x2xxxxxxx).
