Wenn Heben/Senken Eingänge für die Drehzahlsteuerung gewünscht sind, verwenden Sie ein
motorbetriebenes Potentiometer als externes Gerät. Beachten Sie, dass wenn die Drehzahlbegrenzung
im DGC-2020 aktiviert ist und der Generatorunterbrecher geschlossen ist, der DGC-2020 das System auf
den Sollwert der Drehzahlbegrenzung ansteuern wird, unabhängig vom Vorhandensein des externen
Gerätes. Wenn der Generatorunterbrecher geöffnet ist, ist die Drehzahlbegrenzung deaktiviert und das
externe Gerät steuert die Maschinendrehzahl.
Für den Vorspannungseingang eines AVR kann eine ähnliche Anordnung verwendet werden, wenn für
die Spannungssteuerung ein externes Gerät erforderlich ist.
Englisch Deutsch
To System Load Share Line Zur Lastteilungsleitung des Systems
Shield Abschirmung
CAN H (High) CAN H (High)
CAN L (Low) CAN L (Low)
External Device Externes Gerät
Analog Aux Input Analoger Hilfseingang
Governor Drehzahlregler
GND (Ground) GND (Masse)
B+/– (Battery) B+/– (Batterie)
LS’/–/+ (Load Share) LS’/–/+ (Lastteilung)
GOV’/–/+ (Governor) GOV’/–/+ (Drehzahlregler)
AVR’/–/+ (Automatic Voltage Regulator) AVR’/–/+ (Automatischer Spannungsregler)
Ethernet Ethernet

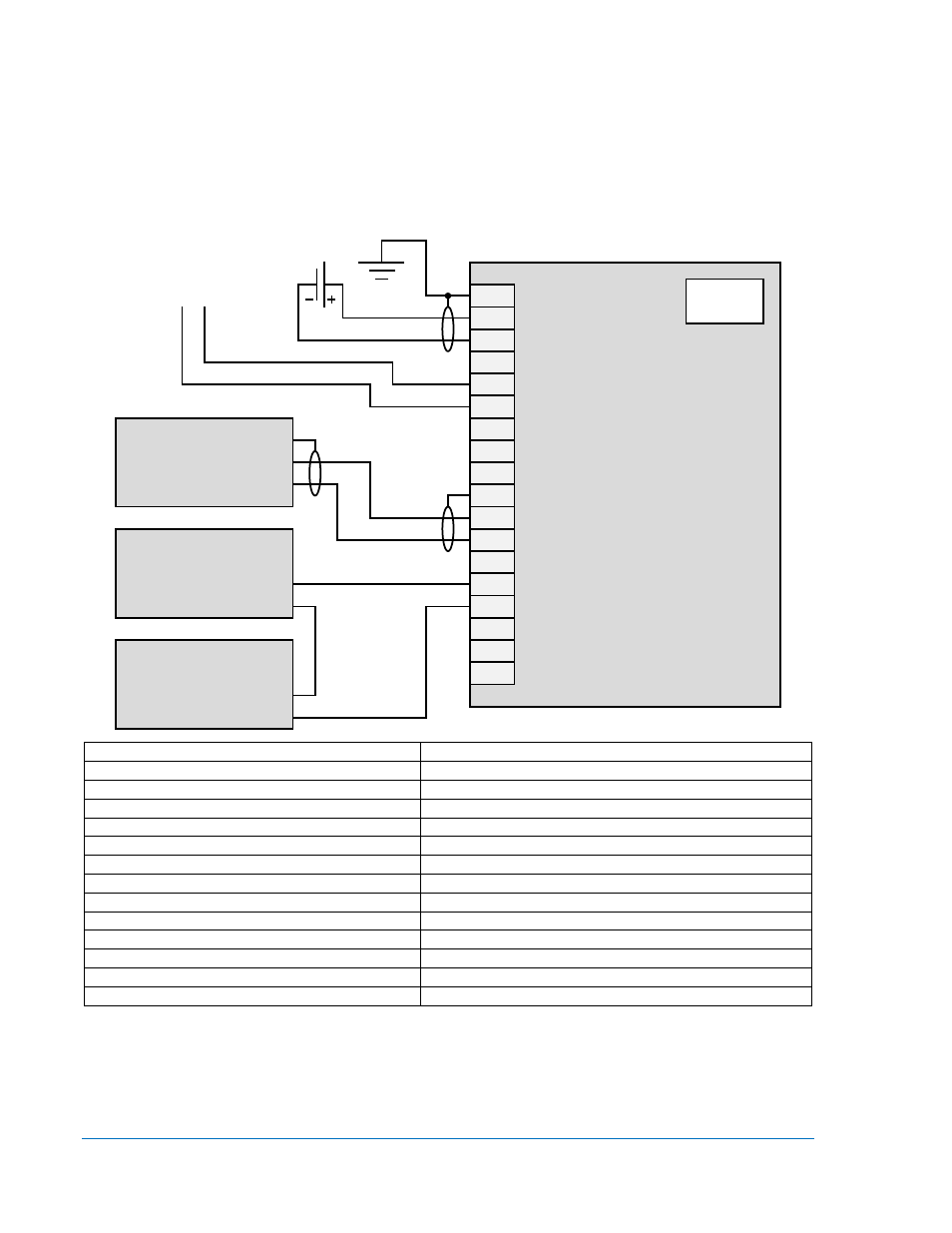

Abbildung 9-12. Externes Steuergerät mit einem DGC-2020 — LSM-2020 System, Methode 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-84
12 or
24 Vdc
To System Load
Share Line
External
Device Analog
Aux
Output
+
-
-
+
9-18 DGC-2020 LSM-2020 (Lastteilungsmodul) 94002009900 Rev X
