H Überfrequenz Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
I Hysterese: Einstellbar von 0,1 bis 40 Hz in Schritten von 0,1 Hz.
J Ersatzfrequenz Skalierungsfaktor: 0,001 bis 100 in Schritten von 0,001.
K Abgriff (Per Unit): Der Bereich variiert auf der Grundlage der Einstellung für die natürliche Einheit und
dem zugehörigen Nenndatenparameter.
L Sperrspannung (Per Unit): Der Bereich variiert auf der Grundlage der Einstellung für die natürliche
Einheit und dem zugehörigen Nenndatenparameter.
Rückleistungsschutz (32R)
Es werden zwei Sätze von Einstellungen für den Rückleistungsschutz bereitgestellt: einer für dreiphasige
Generatoranschlüsse und einer für einphasige Generatoranschlüsse. Die eingegebene Abgriffeinstellung
basiert auf dem Prozentsatz der Nenn kW des Genset im Fenster Nenndaten. Wenn der DGC-2020 einen
Kontakteingang für Einphasen-Überbrückung empfängt, schalten die Rückleistungs-Schutzeinstellungen
automatisch von den Rückleistungsschutzeinstellungen für drei Phasen auf die Einstellungen für eine
Phase. Das 32R Element überwacht die Dreiphasen-Wirkleistung, wenn Dreiphasenabtastung aktiv ist
oder die Einphasen-Wirkleistung, wenn Einphasenabtastung aktiv ist.
Wenn die Gesamtleistung in Auslöserichtung (Aufnahmeleistung des Generators) für die Dauer der
Einstellung für die 32R Aktivierungsverzögerung
A größer ist als die Abgriffeinstellung B , wird ein
Rückleistungszustand gemeldet. Der Benutzer kann einstellen, ob eine Rückleistungsmeldung einen
Voralarm
C (Warnung) oder einen Alarm (Abschaltung) auslöst. Eine Rückleistungsmeldung kann vom
Benutzer auch dafür konfiguriert werden, einen programmierbaren Ausgang zu schließen.
Die Hystereseeinstellung D funktioniert als ein Rückleistungsabfall, indem sie schnelles Umschalten des
Abgriffausgangs verhindert.
Das Element ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" steht. Der Elementstatus steht der
programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur Status" ausgewählt wurde.

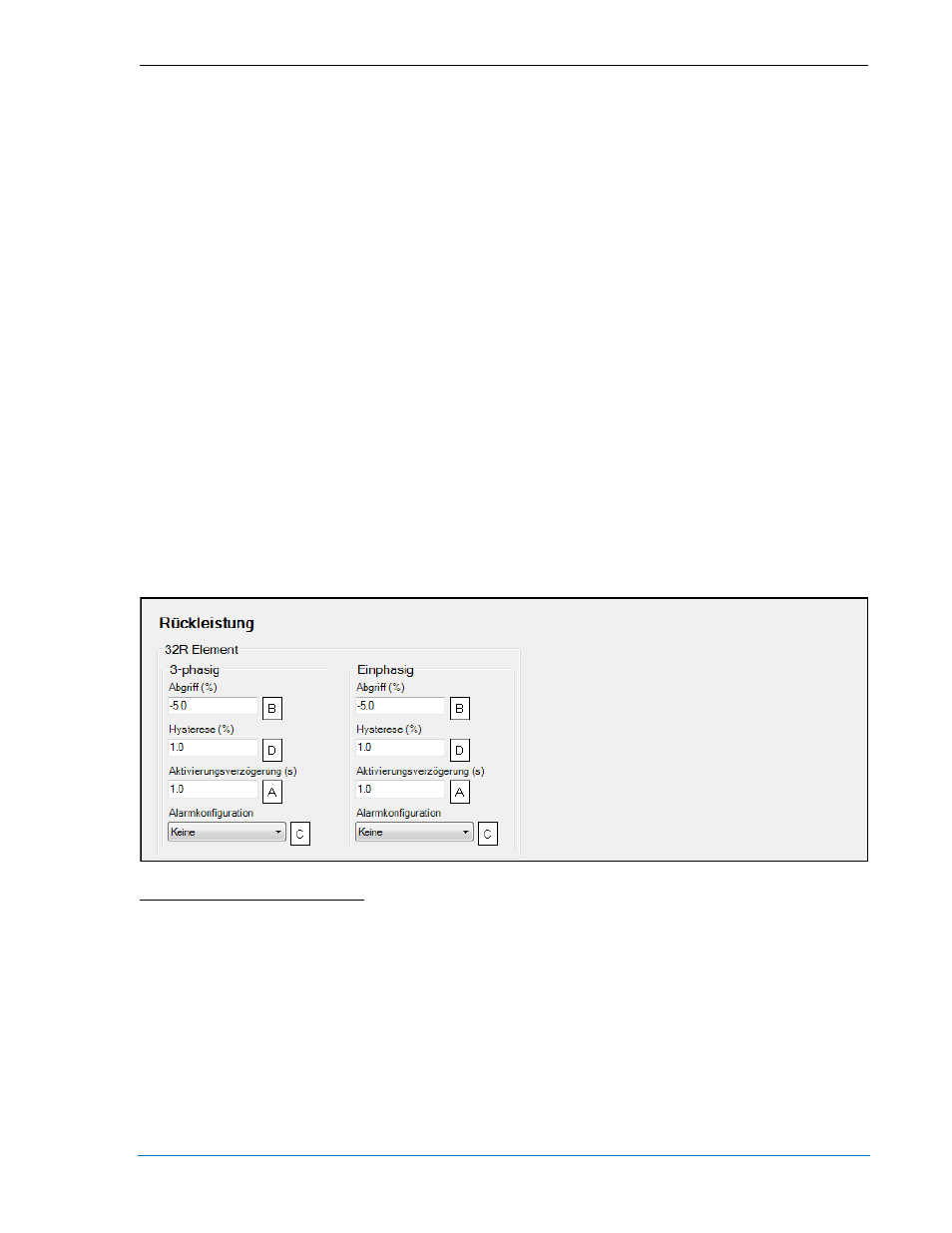

Das Rückleistungsfenster von BESTCOMSPlus wird in Abbildung 4-55 gezeigt.
Abbildung 4-55.Rückleistung
A Aktivierungsverzögerung: Einstellbar von 0 bis 30 s in Schritten von 0,1s.
B Abgriff: –50% bis +5% der Nenn-Watt in Schritten von 0,1%.
C Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
D Hysterese: Einstellbar von 1 bis 10% in Schritten von 0,1%.
Schutz vor Erregungsverlust (40Q)
Es werden zwei Sätze von Erregungsverlust-Einstellungen bereitgestellt: einer für dreiphasige
Generatorverbindungen und einer für einphasige Generatorverbindungen. Die eingegebene
Abgriffeinstellung
A basiert auf dem Prozentsatz der Nenn kVAr der Maschine im Fenster Nenndaten.
Wenn ein Kontakteingang für Einphasen-Überbrückung vom DGC-2020 empfangen wird, schalten die
Einstellungen automatisch von den Dreiphasen- Einstellungen auf die Einphasen- Einstellungen für
Erregungsverlust.
