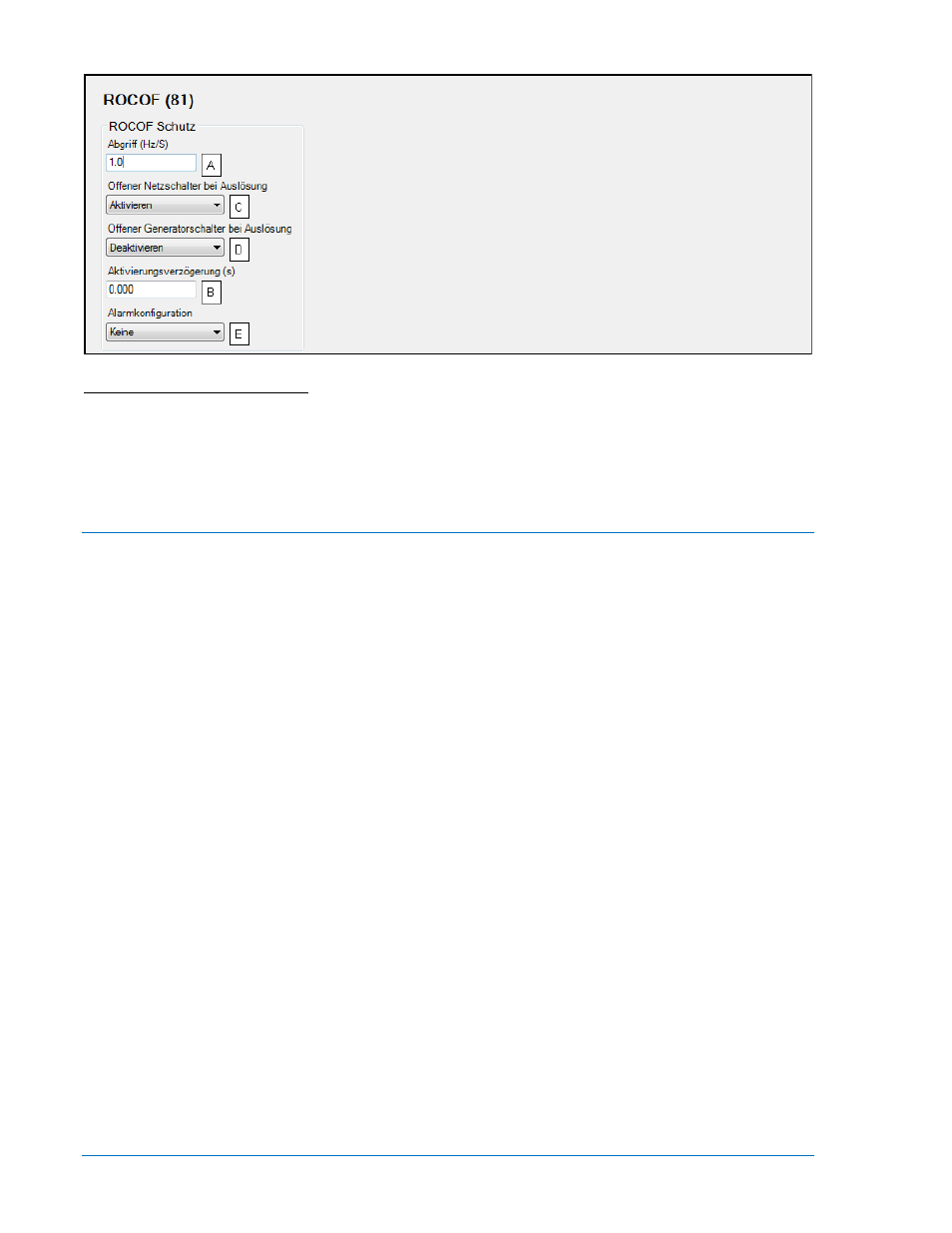

Abbildung 4-60.ROCOF (81)
A
Abgriff: Einstellbar von 0,2 bis 10 Hz/s in Schritten von 0,1 Hz/s.
B
Aktivierungsverzögerung: Einstellbar von 0 bis 10 s in Schritten von 0,001 s.
C
Offener Netzschalter bei Auslösung: Aktivieren oder deaktivieren.
D
Offener Generatorschalter bei Auslösung: Aktivieren oder deaktivieren.
E
Alarmkonfiguration: Alarm, Voralarm oder Nur Status.
Unterbrechermanagement
Die Funktionen des DGC-2020 Unterbrechermanagements beinhalten die Steuerung von zwei
gehaltenen oder Impulsgesteuerten Unterbrechern, Lasttransfer bei Erkennung von Netzausfall, zwei
Modi für automatische Genset Synchronisation und Einstellungen für die Erkennung von stabilem oder
stromlosem Bus. Beim Lasttransfer zum und vom Netz werden offene Übergänge unterstützt.
Die Beschreibungen des Unterbrechermanagements sind wie folgt strukturiert:
•
Unterbrecherhardware
•
Netzausfall
•
Buszustandserkennung
•
Synchronisator
Unterbrecherhardware
Standardmäßig ist ein (Generator-) Unterbrecher
A
für die Steuerung und Überwachung im DGC-2020
aktiviert. In Anwendungen, die die Steuerung eines Generatorunterbrechers und eines Netzunterbrechers
erfordern, kann ein zweiter (Netz-) Unterbrecher
B
aktiviert und konfiguriert werden.
Es werden Unterbrecher unterstützt, die über Impulsgesteuerte oder gehaltene Eingänge gesteuert
werden
C
. Es werden separate Einstellungen für die Öffnen-
D
und Schließimpulsbreiten
E
jedes
Unterbrechers zur Verfügung gestellt, sowie eine Übergangsverzögerung. Während der
Übergangsverzögerung
F
werden Öffnen oder Schließen Ausgänge deaktiviert, damit alle
Unterbrecherverriegelungen zurückgesetzt werden können, bevor ein neuer Öffnen oder Schließen
Ausgang initialisiert wird. Diese Einstellung akzeptiert Werte zwischen 0 und 1,000 in Schritten von 1
Sekunde.
Bei einer Synchronisation des Generators mit dem Bus (nur im vorausschauenden Modus) verwendet der
DGC-2020 die Schließzeit
G
des Unterbrechers, um den optimalen Zeitpunkt für das Schließen des
Unterbrechers zu berechnen.
Wird ein Schließbefehl gesendet, überwacht der DECS-2020 den Status des Unterbrechers und meldet
einen Unterbrecherausfall, wenn der Unterbrecher nicht innerhalb der Zeitspanne schließt, die durch die
Unterbrecherausfall Warteverzögerung
H
definiert wird. Dieser Parameter wird normalerweise so
eingestellt, dass er länger als das Doppelte der Unterbrecherschließzeit beträgt.
Die Einstellung für die Unterbrecherausfall Ausgangskonfiguration
I
bestimmt, ob der
Unterbrecherausgang während 'Unterbrecher öffnen fehlgeschlagen' oder 'Unterbrecher schließen
fehlgeschlagen' Voralarmbedingungen deaktiviert oder gehalten wird.
