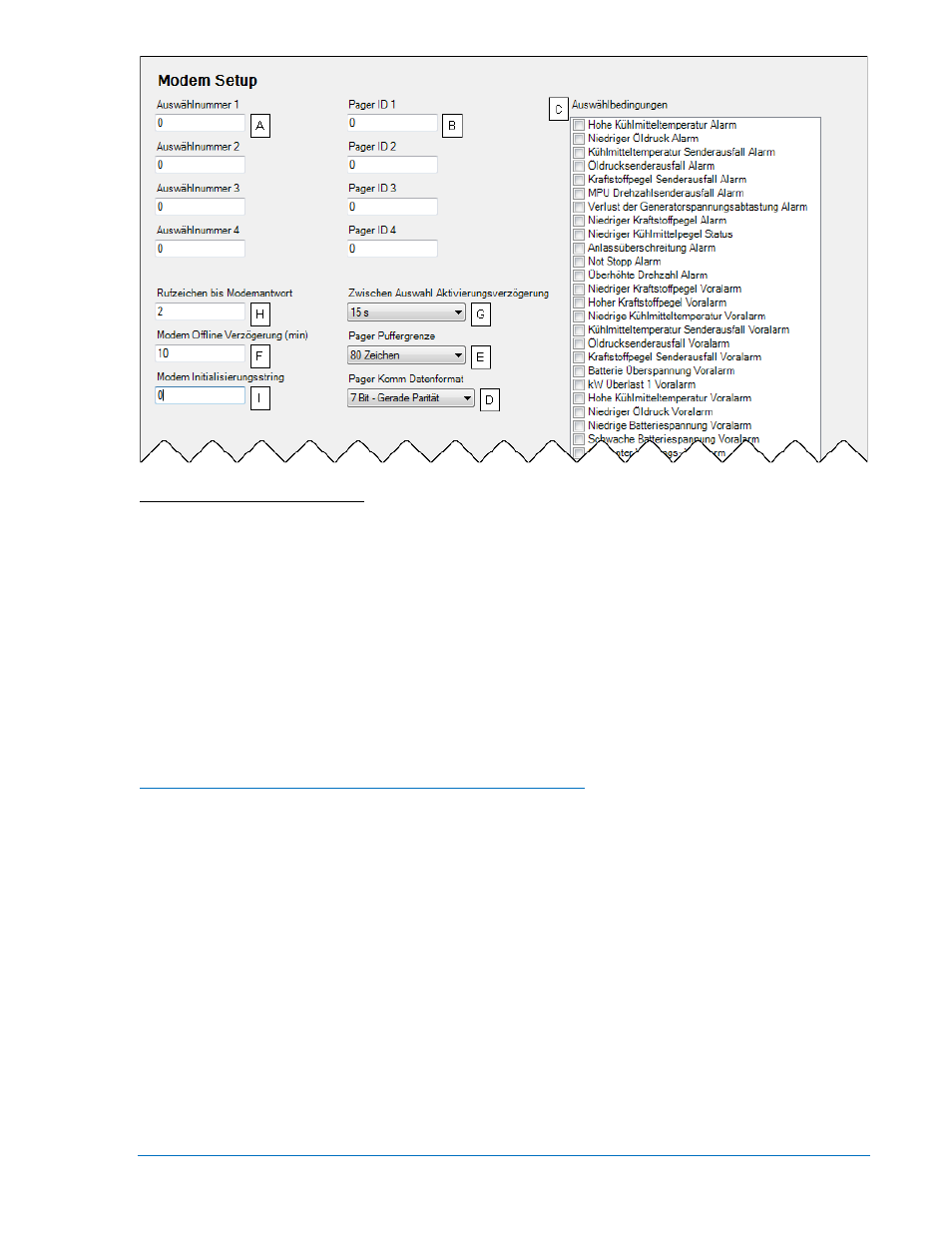

Abbildung 4-23. Modemeinrichtung
A Auswählnummer 1: Akzeptiert eine Telefonnummer von bis zu 16 Zeichen.
B Pager ID: Akzeptiert eine Pager Identifizierungsnummer von bis zu 16 Zeichen.
C Modem Auswählbedingungen: Klicken Sie die Kästchen an, um die Bedingungen einzustellen, die eine
Auswählnachricht initiieren.
D Pager Komm Datenformat: 7 Bit – gerade Parität oder 8 Bit keine Parität.
E Pager Puffergrenze: Einstellbar von 80 bis 200 Zeichen in Schritten von 40.
F Modem Offline Verzögerung: Einstellbar von 1 bis 240 Min. in Schritten von 1 Min.
G Aktivierungsverzögerung zwischen Wählversuchen: Es kann eine Verzögerung von 15, 30, 60 oder 120
s gewählt werden.
H Rufzeichen bis Modemantwort: Einstellbar von 1 bis 9 in Schritten von 1.
I Modem Initialisierungsstring: Akzeptiert einen Initialisierungsstring für das Modem (AT Befehl) von bis zu
50 Zeichen. Konsultieren Sie für kompatible Initialisierungsstrings die Dokumentation, die Ihrem Modem
beiliegt.
Modem Einrichtung über die MMS der vorderen Schalttafel
Wenn keine Verbindung über USB oder Ethernet zur Verfügung steht, kann das Modem vollständig über
die Schnittstelle auf der vorderen Schalttafel eingerichtet werden. Navigieren Sie zu Hauptmenü

Einstellungen  Kommunikation  Modemeinrichtung und geben Sie die Parameter für die
Auswählnummern, Pager IDs, Rufzeichen bis Antwort, Offline-Verzögerung, Auswählverzögerung, Pager
Puffergrenze und Datenformat für Pager-Kommunikation ein.
Nachdem das Modem ordnungsgemäß eingerichtet wurde, kann eine Modemverbindung zwischen einem
Computer, auf dem BESTCOMSPlus läuft und dem DGC-2020 aufgebaut werden.
Einrichtung RS485 (optional)
DGC-2020 Controller mit der optionalen RS-485 Kommunikationsschnittstelle (Bauformnummer
xxxRxxxxx) können über ein gepolltes Netzwerk unter Verwendung des Modbus Protokolls überwacht
und gesteuert werden. Die veränderbaren Einstellungen für die RS-485 Schnittstelle beinhalten die
Baudrate
A , die Parität B , die Portadresse C und Alter Modbus Zuordnung D . Die festen Einstellungen für die
RS-485 Schnittstelle beinhalten die Anzahl der Datenbits (8) und Stoppbits (1).
Modbus Registerwerte für den DGC-2020 werden in Anlage B, Modbus Kommunikation definiert und
aufgelistet.
Das BESTCOMSPlus Fenster RS-485 Einrichtung wird in Abbildung 4-24 gezeigt.
