Programmierbare Kontaktausgänge
o
Arbeit Relais, Vorstart Relais und Startrelais Ausgänge
•
Externe Kontaktausgänge am CEM-2020
•
Externe Analogausgänge am AEM-2020
•
Konfigurierbare Elemente im DGC-2020. Konfigurierbare Elemente ermöglichen es Ihnen, einen
Ausgang aus der programmierbaren Logik von BESTlogicPlus zu nehmen und ihn für die
nachfolgende Logik im SPS Programm als einen Voralarm- oder Alarmzustand einzurichten.
Konfiguration der Kontaktausgänge am DGC-2020
Programmierbare Kontaktausgänge (See Abbildung 7-29)
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE AUSGÄNGE >
AUSGÄNGE

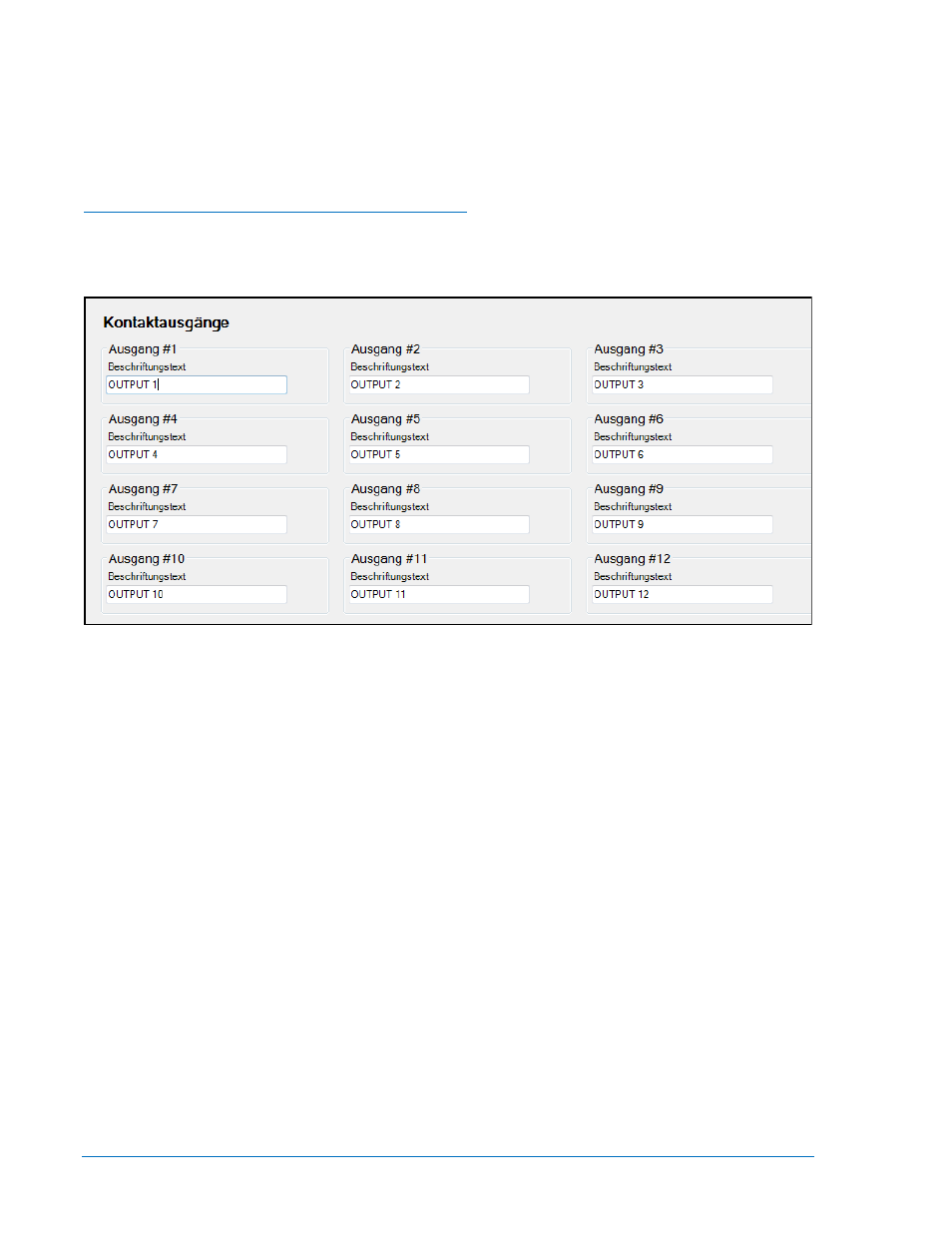

Abbildung 7-29. Einstellungs-Explorer, Programmierbare Ausgänge, Fenster Kontaktausgänge
Jeder Ausgang kann mit einer Textbeschriftung programmiert werden, die seine Verwendung beschreibt.
Diese Beschriftung erscheint in der programmierbaren Logik von BESTlogicPlus dort, wo der Ausgang
verwendet wird, um die Übersichtlichkeit des Programms zu verbessern und die Programmierung zu
erleichtern.
Arbeit Relais, Vorstart Relais und Startrelais
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > SYSTEMPARAMETER >
RELAISSTEUERUNG
In manchen Systemen kann es von Nutzen sein, die normale Funktionalität, die im DGC-2020 für die
Arbeit, Vorstart und Start Relais implementiert wurde, zu modifizieren. Wenn Ihr Generator keine
Vorstartfunktion erfordert, kann gewünscht sein, dass die diesen Funktionen zugeordneten 30A Relais für
andere Zwecke verwendet werden. Diese Relais können auf eine von zwei Arten konfiguriert werden. Die
erste ist es, sie mit ihrer vordefinierten Funktion zu verwenden, wodurch sie zu dedizierten Ausgängen
werden. Der zweite Weg ist es, sie als programmierbar auszuwählen und in diesem Falle stehen sie der
programmierbaren Logik von BESTlogicPlus zur Verfügung und können auf die gleiche Weise verwendet
werden, wie die programmierbaren Relaisausgänge.
Abbildung 7-30 zeigt das Relaissteuerungsfenster, das verwendet wird, um den Betrieb dieser Relais für
vordefinierte oder programmierbare Arbeitsweise einzustellen.
