Für jeden Analogeingang werden die unbearbeiteten Eingangsmesswerte gemeinsam mit den skalierten
Eingangsmesswerten gezeigt. Dies ist von Nutzen um zu überprüfen, ob das AEM-2020 einen gültigen
unbearbeiteten Eingangswert erkennt (d.h. den unbearbeiteten 0 bis 10 Volt Spannungseingang oder den
4 bis 20 mA Stromeingang). Der skalierte Wert entspricht dem unbearbeiteten Wert, skaliert in den
Bereich, der durch die Parameterwerte für Parameter Minimum und Parameter Maximum in den
Einstellungen für Fernsteuerungs-Analogeingänge angegeben wurde. Siehe Abbildung 4-94.

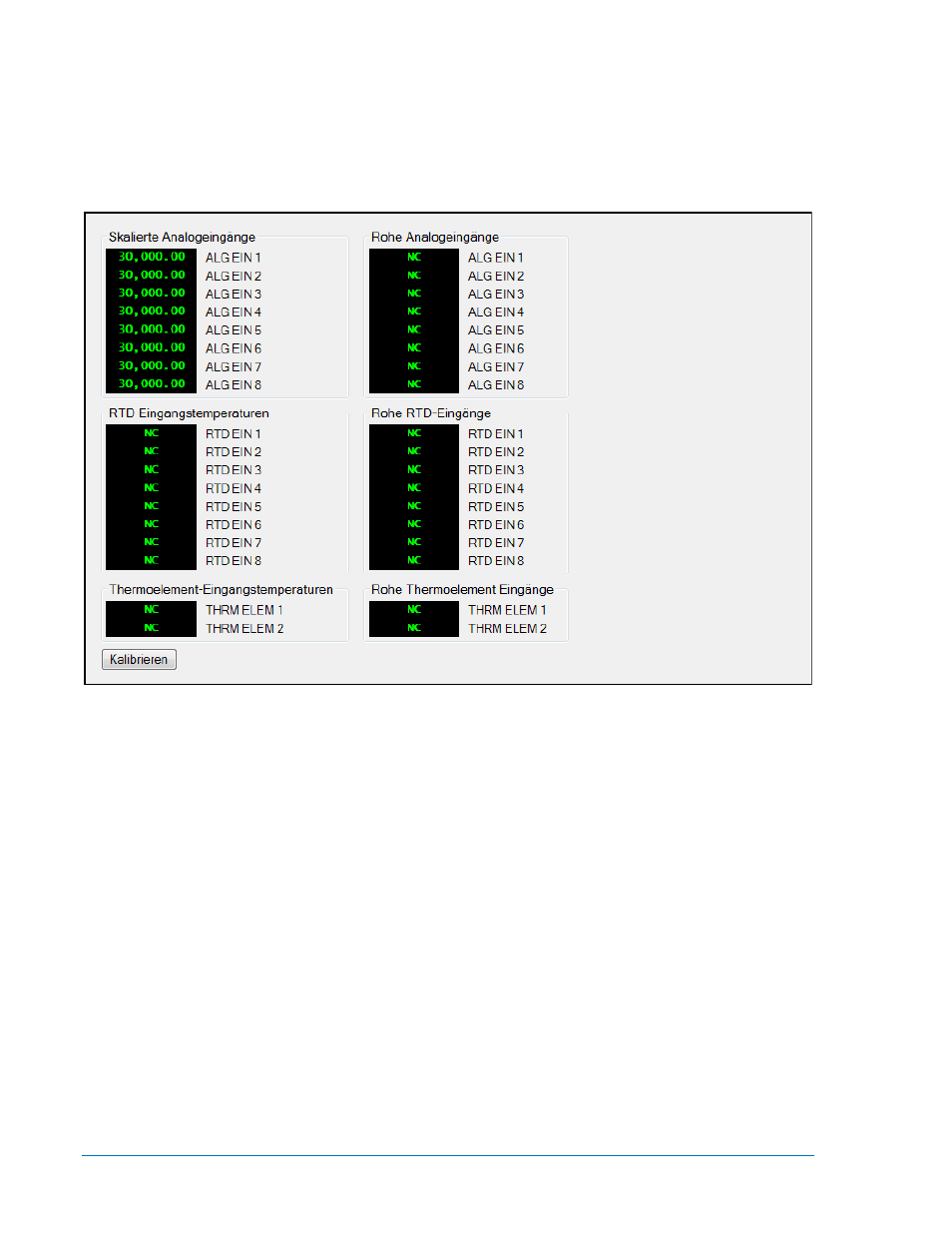

Abbildung 4-94. Messung, Eingänge, Externe Analogeingangswerte
Die Kalibrieren Schaltfläche im Fenster Externe Analogeingangswerte öffnet das Fenster 'Kalibrierung der
Analogeingangstemperaturen', das in Abbildung 4-95 gezeigt wird. Dieses Fenster wird dazu verwendet,
die RTD Eingänge 1 bis 8 und die Thermoelement Eingänge 1 und 2 zu kalibrieren.
