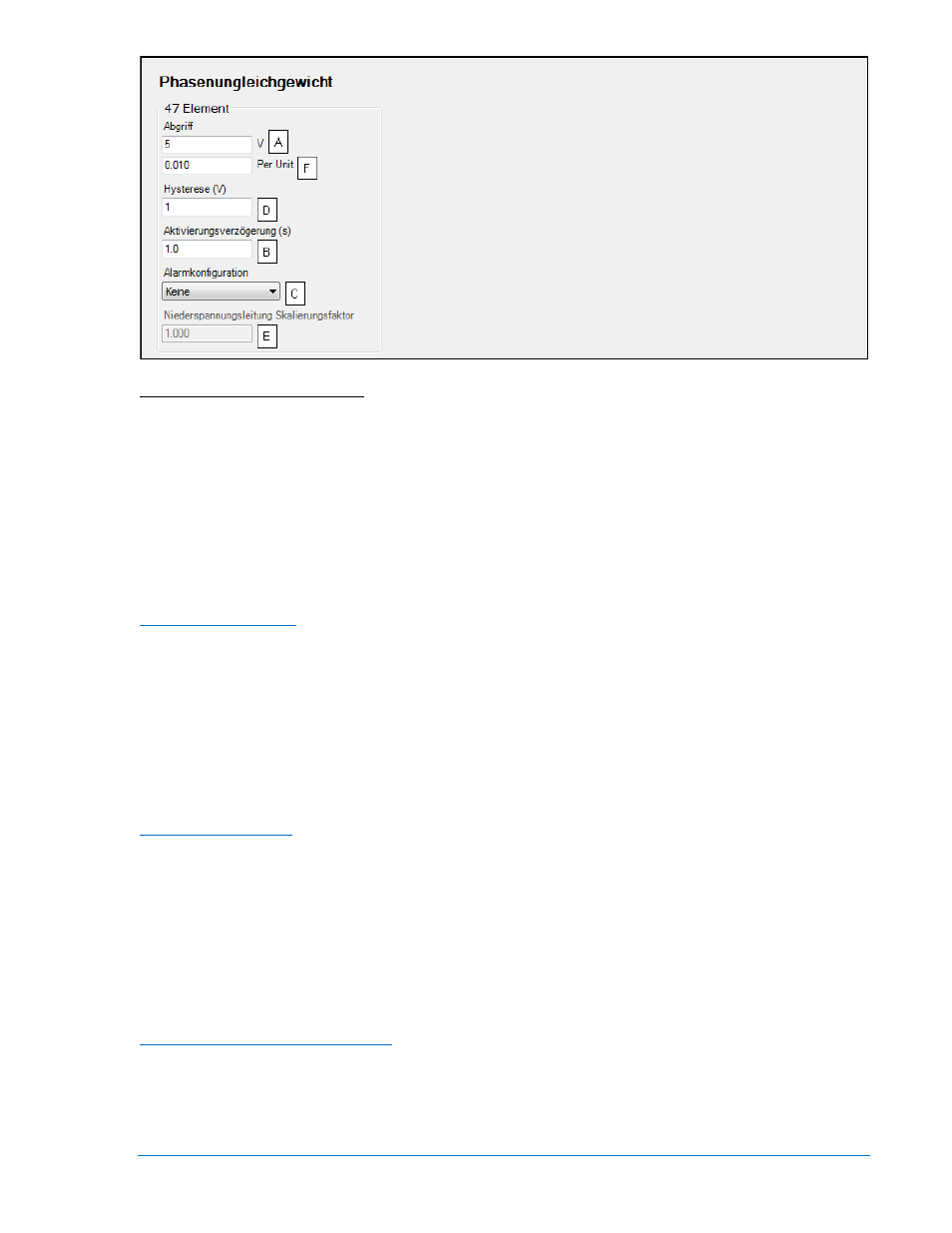

Abbildung 4-53. Phasenungleichgewicht
A
Aktivierungsverzögerung: Einstellbar von 0 bis 30 s in Schritten von 0,1 s.
B
Abgriff: Einstellbar von 5 bis 100 Vac in Schritten von 1 Vac.
C
Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
D
Hysterese: Einstellbar von 1 bis 5 Vac in Schritten von 1 Vac.
E
Niedrige Leitungsspannung Skalierungsfaktor: Einstellbar von 0,001 bis 3 in Schritten von 0,001.
F
Abgriff (Per Unit): Der Bereich variiert auf der Grundlage der Einstellung für die natürliche Einheit und
dem zugehörigen Nenndatenparameter.
Frequenzschutz (81O/U)
Es werden zwei Sätze von Frequenzschutzeinstellungen zur Verfügung gestellt: einer für Unterfrequenz
(81U) und einer für Überfrequenz (81O).
Unterfrequenz (81U)
Ein Unterfrequenzzustand wird gemeldet, wenn die Generatorfrequenz für die Dauer der Einstellung für
die 81U Aktivierungsverzögerung
A
unter die Einstellung für den 81U Abgriff
B
fällt. Der Benutzer kann
einstellen, ob eine Unterfrequenzmeldung einen Voralarm
C
(Warnung) oder einen Alarm (Abschaltung)
auslöst. Eine Unterfrequenzmeldung kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Eine auf der Spannung basierende Sperreinstellung
D
verhindert, dass eine 81U Auslösung während eines
Unterfrequenzzustandes in Verbindung mit einem Systemstart auftritt.
Die Hystereseeinstellung
E
funktioniert als ein Unterfrequenzabfall, indem sie schnelles Umschalten des
Abgriffausgangs verhindert.
Überfrequenz (81O)
Ein Überfrequenzzustand wird gemeldet, wenn die Generatorfrequenz für die Dauer der Einstellung für
die 81O Aktivierungsverzögerung
F
über die Einstellung für den 81O Abgriff
G
ansteigt. Der Benutzer kann
einstellen, ob eine Überfrequenzmeldung einen Voralarm
H
(Warnung) oder einen Alarm (Abschaltung)
auslöst. Ein Überfrequenzzustand kann vom Benutzer auch dafür konfiguriert werden, einen
programmierbaren Ausgang zu schließen.
Die Hystereseeinstellung
I
funktioniert als ein Überfrequenzabfall, indem sie schnelles Umschalten des
Abgriffausgangs verhindert.
Das Element ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" steht. Der Elementstatus steht der
programmierbaren Logik von BESTlogicPlus zur Verfügung, wenn "Nur Status" ausgewählt wurde.
Ersatzfrequenz Skalierungsfaktor
Eine Einstellung für den Ersatzfrequenz Skalierungsfaktor
J
wird in Anwendungen, die mehr als eine
Betriebsfrequenz verwenden könnten, für die automatische Anpassung der Einstellungen für den
Frequenzabgriff verwendet. Ein Beispiel ist eine Maschine, die für 50 oder 60 Hz Betrieb konfiguriert
werden kann. Die Einstellung für den Skalierungsfaktor wird eingesetzt, wenn der DGC-2020 einen
Kontaktschluss an einem Kontakteingang erkennt, der in der programmierbaren Logik von BESTlogicPlus
