Schwellwert liegt, wird die Einheit automatisch als in einer Konfiguration für niedrige Leitungsspannung
arbeitend erkannt. Wenn eine Konfiguration für niedrige Leitungsspannung festgestellt wurde, stellt die
Erkennung die programmierbare Funktion Niedrige Leitungsspannung Überbrückung so ein, dass diese
den DGC-2020 in die Konfiguration für niedrige Leitungsspannung zwingt. Sind den programmierbaren
Funktionen Einphasen-Überbrückung und Niedrige Leitungsspannung Überbrückung auch
Kontakteingänge zugeordnet, werden die Ergebnisse der automatischen Konfigurationserkennung mit
dem überschrieben, was durch die Kontakteingänge gemeldet wird.
Einphasenerkennung Generatorverbindung D Diese Einstellung legt fest, ob die Maschine in eine
einphasige AC oder eine einphasige AB Konfiguration übergehen soll, wenn erkannt wird, dass sich die
Maschine in einer Einphasenkonfiguration befindet.
Das BESTCOMSPlus Fenster Auto Konfig Erkennung wird in Abbildung 4-33 gezeigt.

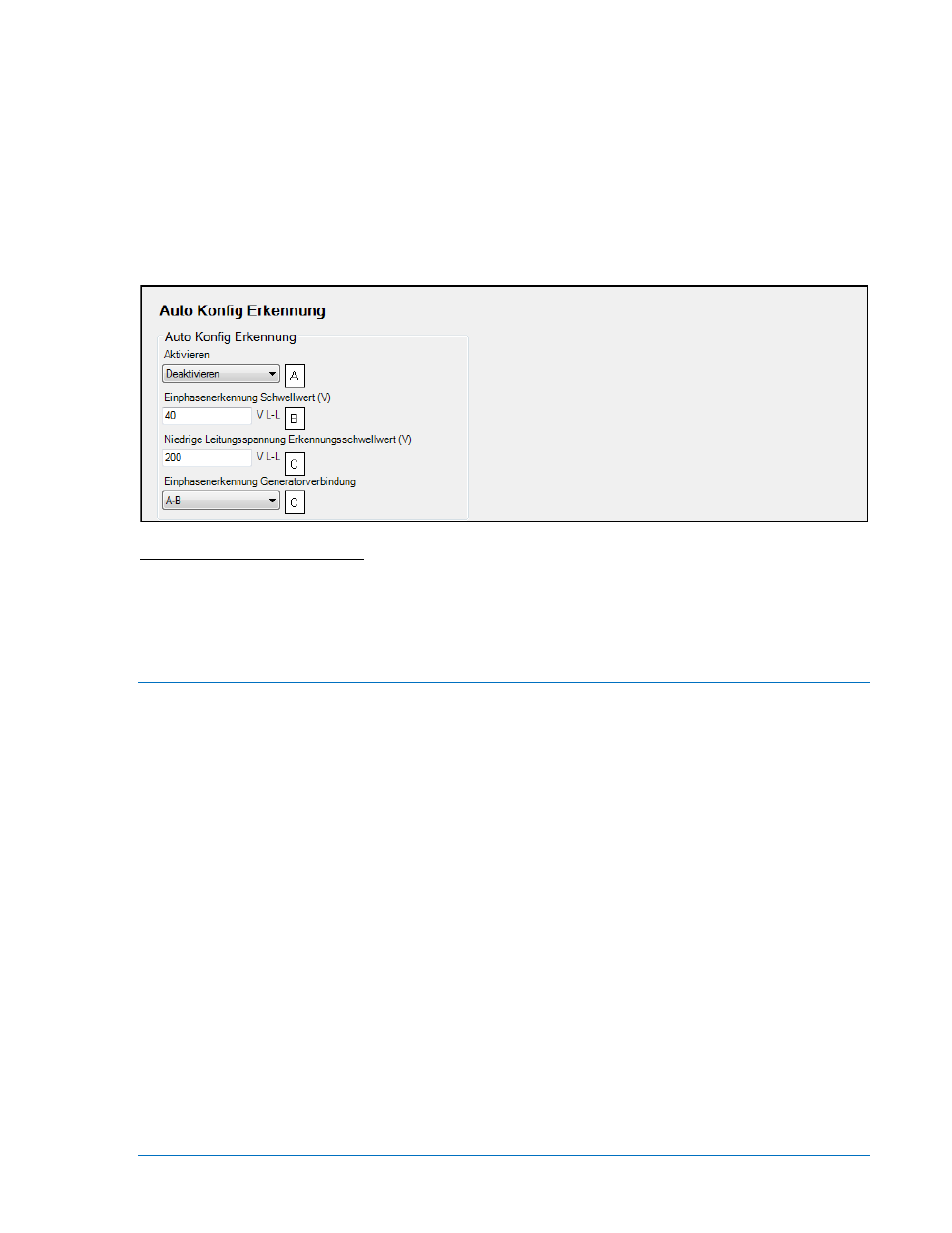

Abbildung 4-33. Auto Konfig Erkennung
A Auto Konfig Erkennung: Aktivieren oder deaktivieren.
B Einphasenerkennung Schwellwert: Einstellbar von 0 bis 480 V in Schritten von 1 V.
C Niedrige Leitungsspannung Erkennungsschwellwert: Einstellbar von 0 bis 480 V in Schritten von 1 V.
D Einphasenerkennung Generatorverbindung: A-B oder A-C.
Programmierbare Eingänge
Die programmierbaren Eingänge des DGC-2020 können so zugewiesen werden, dass sie verschiedene
Funktionen auslösen und einen Alarm bzw. Voralarm melden, wenn sie ausgelöst werden. Jedem
Eingang kann eine benutzerdefinierte Beschriftung zugewiesen werden, um die Identifizierung zu
erleichtern. Die Beschreibungen dieser Einstellungen sind wie folgt organisiert:
•
Kontakteingänge
•
Programmierbare Funktionen
•
Externe LSM Eingänge (verfügbar mit einem optionalen LSM-2020 Lastteilungsmodul).
•
Externe Kontakteingänge (verfügbar mit einem optionalen CEM-2020
Kontakterweiterungsmodul).
•
Externe Analogeingänge (verfügbar mit einem optionalen AEM-2020 Analogerweiterungsmodul).
•
Externe RTD Analogeingänge (verfügbar mit einem optionalen AEM-2020
Analogerweiterungsmodul).
•
Externe Thermoelementeingänge (verfügbar mit einem optionalen AEM-2020
Analogerweiterungsmodul).
Kontakteingänge
Jeder der 16 Kontakteingänge kann unabhängig dafür konfiguriert werden, einen Alarm oder Voralarm A zu
melden, wenn der Eingang einen Kontaktschluss feststellt. Es kann eine benutzerdefinierte
Zeitverzögerung
B eingestellt werden, um das Erzeugen eines Alarms oder Voralarms zu verzögern, wenn
der Eingang als Alarm oder Voralarm konfiguriert ist. Der Status des Eingangs steht direkt in
BESTlogicPlus, im Statusfenster für die Kontakteingänge auf der vorderen Schalltafel oder in
BESTCOMSPlus zur Verfügung. Standardmäßig sind alle Eingänge so konfiguriert, dass sie keinen
Alarm oder Voralarm auslösen.
