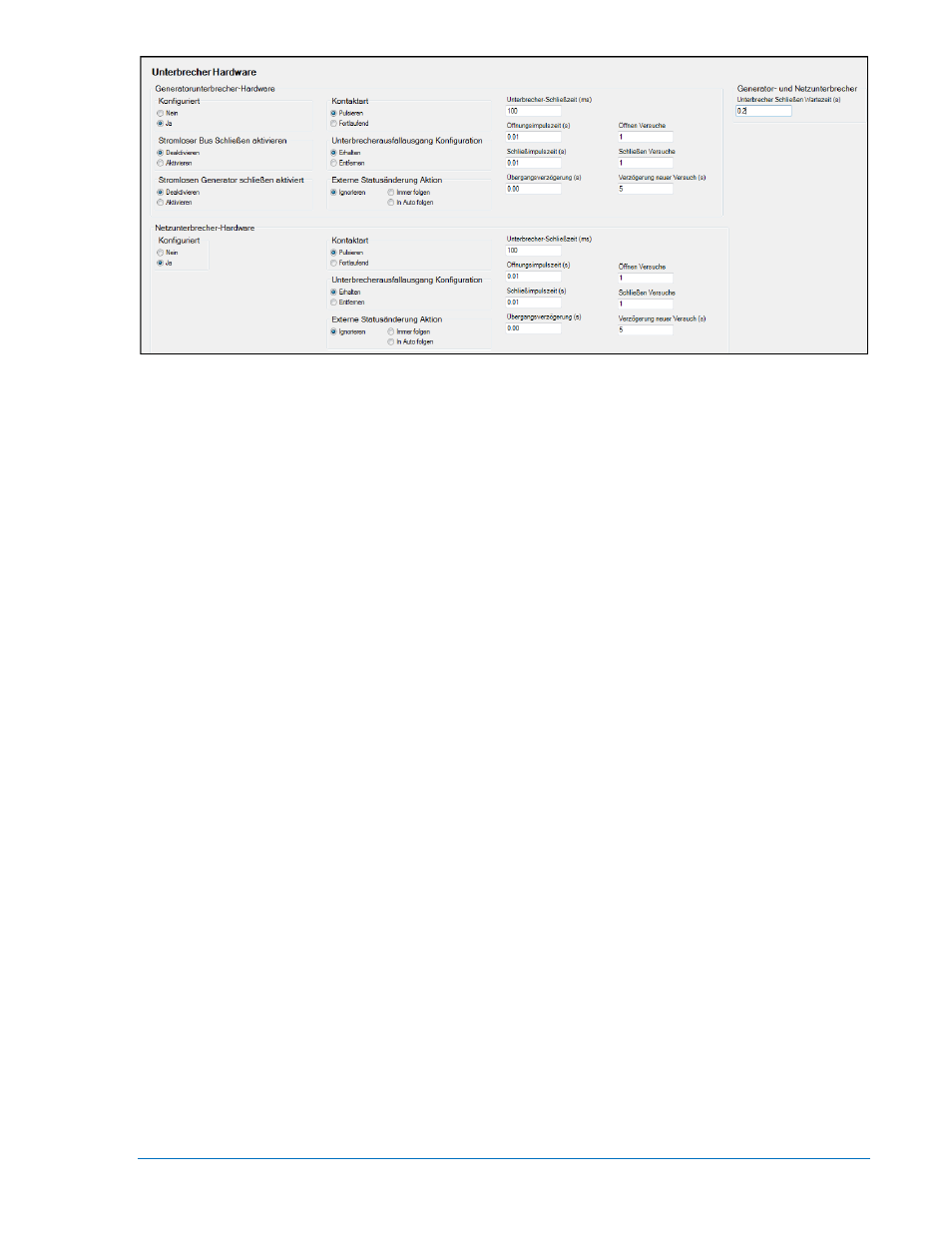

Abbildung 7-43. Einstellungs-Explorer, Unterbrechermanagement, Fenster Unterbrecherhardware
6. Klicken Sie auf Buszustanderkennung im Unterbrechermanagement Teil des Einstellungs-Explorers.
Dort werden die Parameter für die Erkennung von stabilen und fehlerhaften Generator- und
Buszuständen eingestellt. Die Generator- und Buszustandsparameter sind von entscheidender
Bedeutung, weil ein Unterbrecher nur dann geschlossen werden kann, wenn (1) der Generator
stabil ist und (2) der Bus entweder stabil oder stromlos ist. Siehe Abbildung 7-44.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > UNTERBRECHERMANAGEMENT >
BUSZUSTANDSERKENNUNG
a. Spannungsschwellwert für stromlosen Bus und Aktivierungsverzögerung –Wenn die
Spannung des Generators oder des Busses für die Dauer der Aktivierungsverzögerung unter
diesen Schwellwert fällt, wird der Generator oder der Bus als "stromlos" angesehen.
b. Gen Stabil Überspannungs- und Unterspannungsschwellwerte sowie die Überfrequenz- und
Unterfrequenzschwellwerte und die Aktivierungsverzögerungszeiten für Bus stabil und für
Bus ausgefallen –Wenn sich die Generatorspannungen und -frequenzen für die Dauer der
Bus stabil Aktivierungsverzögerung innerhalb des angegebenen Bereichs befinden, wird der
Generator als "stabil" angesehen. Ansonsten wird er als "ausgefallen" angesehen.
c. Bus Stabil Über-
und Unterspannungsschwellwerte und Über-
und
Unterfrequenzschwellwerte – Wenn sich die Buseingangsspannung und -frequenz für die
Dauer der Bus stabil Aktivierungsverzögerung innerhalb der angegebenen Bereiche
befinden, wird der Bus als "stabil" angesehen. Ansonsten wird er als "ausgefallen"
angesehen.
