Tabelle 6-11. Anschlüsse der CAN Bus Schnittstelle
Klemme
Beschreibung
48 (CAN L)
CAN Low Verbindung
49 (CAN H)
CAN High Verbindung
50 (ABSCHIRMUNG)
CAN Drain Anschluss
HINWEISE
1. Wenn der DGC-2020 ein Ende des J1939 Busses darstellt, sollte ein
120
Ω, ½ Watt Abschlusswiderstand über die Klemmen 48 (CANL) und
49 (CANH) installiert werden.
2. Wenn der DGC-2020 nicht einen Teil des J1939 Busses darstellt, sollte
der Abzweig, der den DGC-2020 mit dem Bus verbindet nicht länger sein
als 914 mm (3 ft).
3. Die maximale Buslänge, Abzweige nicht eingerechnet, beträgt 40 m
(131 ft).
4. Der Drain (Abschirmung) des J1939 sollte nur an einer Stelle geerdet sein.
Ist er bereits an einer anderen Stelle geerdet, verbinden Sie den Drain
nicht mit dem DGC-2020.

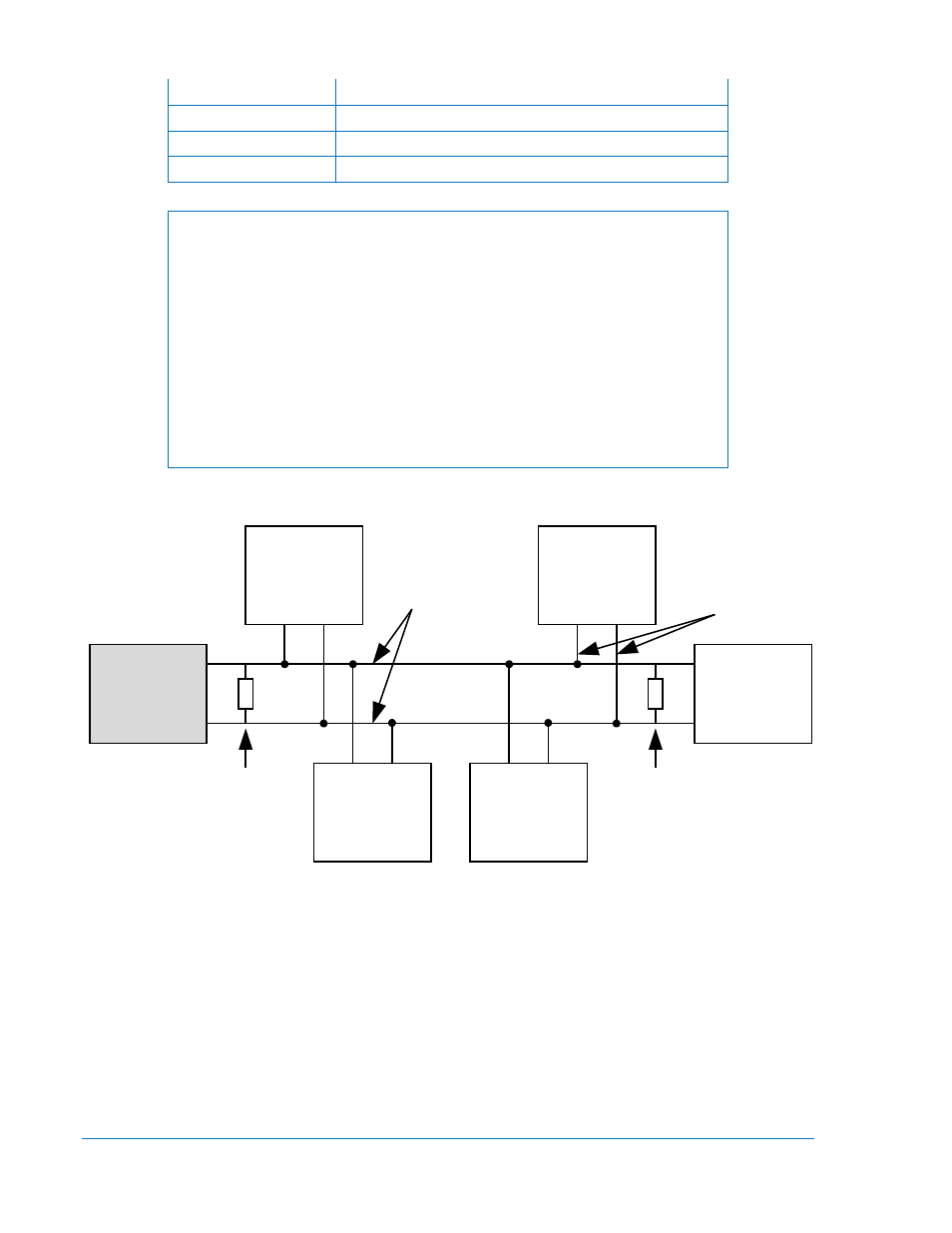

Abbildung 6-7. CAN Bus Schnittstelle, wobei der DGC-2020 ein Ende des Busses darstellt
AEM-2020
(Optional)
DGC-2020
Other
Devices
P0053-95
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
6-10
