Dieses Fenster wird verwendet, um mögliche E/A Module zu aktivieren, die mit dem DGC-2020
verwendet werden sollen. Konsultieren Sie die entsprechenden Abschnitte im DGC-2020 Handbuch für
weitere Details zu den einzelnen E/A Modulen. Deaktivieren Sie alle, wenn keine Module vorgesehen
sind.

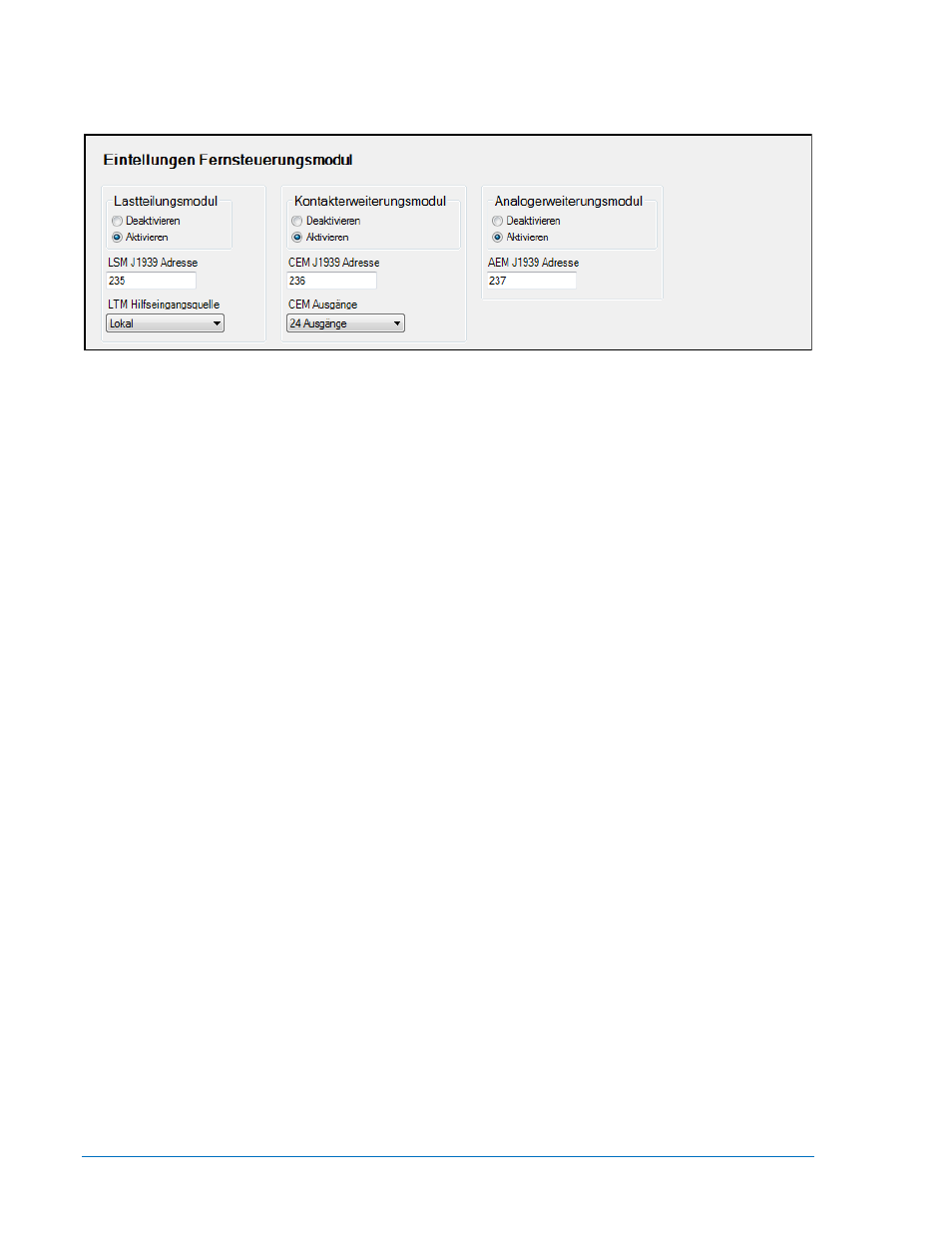

Abbildung 7-6. Einstellungs-Explorer, Systemparameter, Fenster Einrichtung Externe Module
Anlasseinstellungen (Abbildung 7-7)
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > SYSTEMPARAMETER >
ANLASSEINSTELLUNGEN
1. Anlasstrennbegrenzung – Dieser Parameter definiert den Motordrehzahlschwellwert in Prozent der
Nenndrehzahl, bei dem das Anlassen des Motors beendet werden soll.
2. Verzögerung vor Anlassen – Diese Einstellung gibt Zeit an, in der der Voranlassprozess durchgeführt
wird. Das VOR (PRE) Relais ist während dieser Zeit geschlossen. Diese Einstellung wird
normalerweise für das Vorglühen oder Vorschmieren des Motors verwendet.
3. Konfiguration Vorstartkontakt – Wählen Sie, ob das VOR (PRE) Relais nach dem Start des Motors
geschlossen bleiben soll oder ob es öffnen soll.
4. Vorstart Ruhekonfiguration – Es können Situationen auftreten, bei denen es gewünscht ist, das VOR
Relais während des Motoranlassens geschlossen zu haben, aber es für den ganzen oder einen Teil
des Ruhezyklus offen zu haben. Konfigurieren Sie dies entsprechend. Konsultieren Sie die
entsprechenden Abschnitte in Kapitel 4, BESTCOMSPlus
® Software, für weitere Informationen.
5. Öldruck Anlasstrennung – Diese Einstellung bietet eine alternative Methode zur Bestimmung der
Bedingungen unter denen eine Anlasstrennung durchgeführt werden sollte. Wenn die Maschine nicht
über einen magnetischen Abgriff (MPU) für die Drehzahlerkennung verfügt oder der MPU ausgefallen
ist und der DGC-2020 nicht die Generatorfrequenz auslesen kann, um Drehzahlinformationen zu
erlangen, wird er den Öldruck als Kriterium für die Anlasstrennung verwenden. Dies verhindert, dass
der Anlasser zu lange dreht, wenn der Motor startet, aber der DGC-2020 die Motordrehzahl nicht zum
Zwecke der Anlasstrennung verwenden kann.
6. Anlassart – Wählen Sie Zyklisches Anlassen oder Kontinuierliches Anlassen.
a. Zyklisch
i. Anzahl der Anlasszyklen – Dieser Parameter definiert die Anzahl der Anlasszyklen,
wenn Zyklisch als Anlassart gewählt wurde. Beachten Sie, dass dies nicht
programmiert werden kann, wenn
NFPA Level 1 oder 2 unter
SYSTEMPARAMETER > NFPA LEVEL ausgewählt wurde; dies ist dann auf einen
festen Wert eingestellt, um die NFPA Anforderungen zu erfüllen.
ii. Anlasszykluszeit: Dieser Parameter definiert die Länge der Anlasszyklen, wenn
Zyklisch als Anlassart gewählt wurde. Beachten Sie, dass dies nicht programmiert
werden kann, wenn NFPA Level 1 oder 2 unter SYSTEMPARAMETER > NFPA
LEVEL ausgewählt wurde; dies ist dann auf einen festen Wert eingestellt, um die
NFPA Anforderungen zu erfüllen.
iii. Ruhezeit: Dieser Parameter bestimmt die Dauer der Ruhezeit, wenn Zyklisch als
Anlassart gewählt wurde. Beachten Sie, dass dies nicht programmiert werden
kann, wenn NFPA Level 1 oder 2 unter SYSTEMPARAMETER > NFPA LEVEL
ausgewählt wurde; dies ist dann auf einen festen Wert eingestellt, um die NFPA
Anforderungen zu erfüllen.
