das Netz ausfällt. Diese Änderung des Phasenwinkels führt zu einem früheren Nulldurchgang der
Generatorspannung, wenn sich die Generatorlast verringert oder einem späteren Nulldurchgang, wenn
sich die Generatorlast erhöht. Diese Verschiebung des Nulldurchgangs (Vektorverschiebung) wird in
Grad ausgedrückt. Es tritt eine Auslösung auf, wenn die Vektorverschiebung die Abgriffeinstellung
A
überschreitet. Es wird eine Einstellung zur Verfügung gestellt, um den Netzunterbrecher B oder den
Generatorunterbrecher C bei Auslösung zu öffnen. Eine zusätzliche Einstellung D wird zur Verfügung
gestellt, um den Schutz als Alarm, Voralarm oder Statusmeldung zu konfigurieren, wenn dieser ausgelöst
wird. Der Auslösestatus des Vektorverschiebungselementes (78) steht in BESTlogicPlus zur Verfügung,
wenn es als Alarm, Voralarm oder Status konfiguriert wurde.
Die Auslösungen Vektorverschiebung (78) sind verriegelt. Sie werden gelöscht, indem die Reset Taste
auf der vorderen Schalttafel gedrückt wird oder indem der DGC-2020 in den Aus Modus versetzt wird.
Das BESTCOMSPlus Fenster Vektorverschiebung (78) wird in Abbildung 4-59 gezeigt.

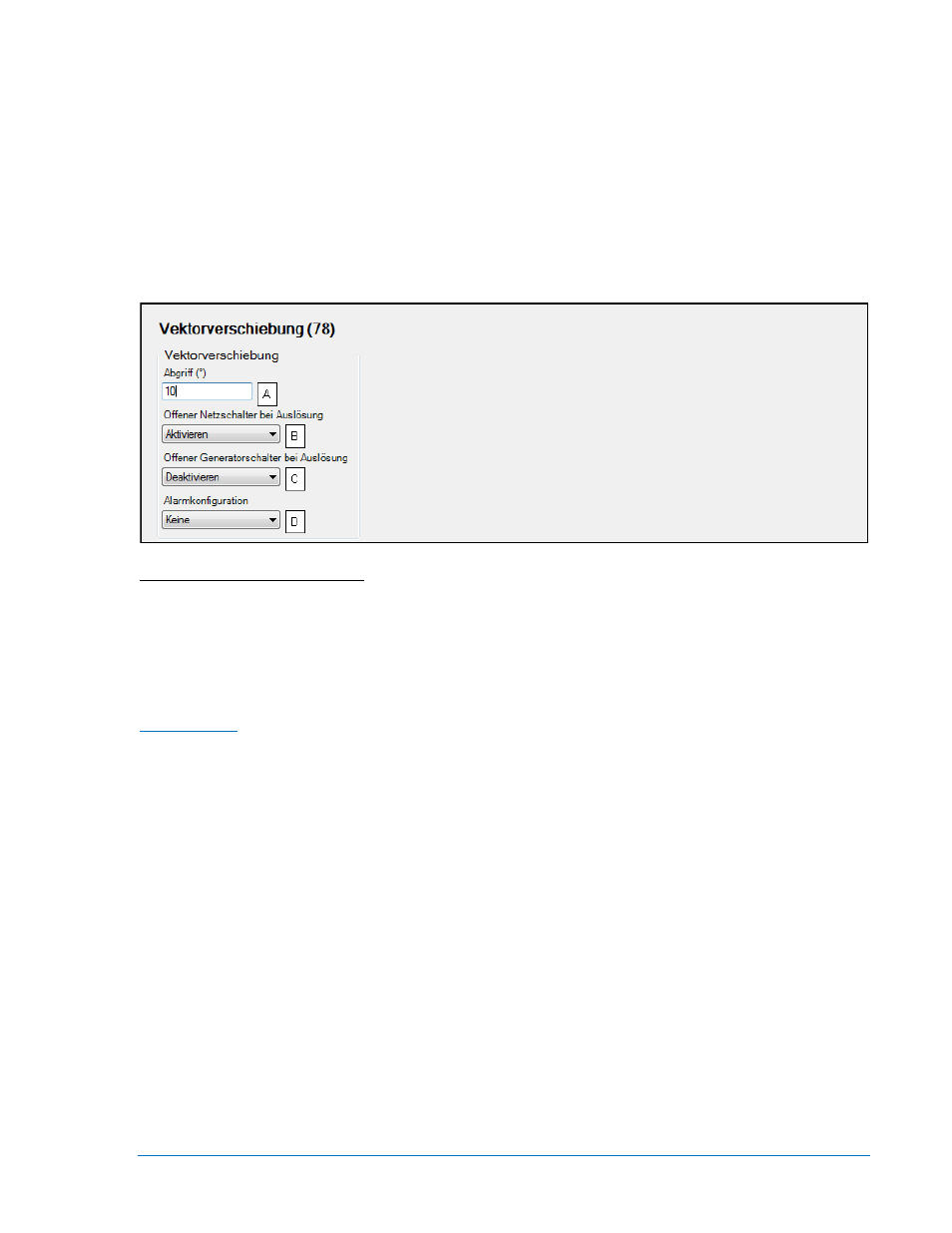

Abbildung 4-59. Vektorverschiebung (78)
A Abgriff: Einstellbar von 2 bis 90° in Schritten von 1°.
B Offener Netzschalter bei Auslösung: Aktivieren oder deaktivieren.
C Offener Generatorschalter bei Auslösung: Aktivieren oder deaktivieren.
D Alarmkonfiguration: Alarm, Voralarm oder Nur Status.
ROCOF (81)
Das Element Frequenzänderungsrate (rate of change of frequency - ROCOF) löst den Unterbrecher aus,
wenn eine Änderung der Frequenz auf Grund eines plötzlichen Lastwechsels auftritt. Eine Auslösung tritt
ein, wenn die Änderungsrate der Frequenz die Abgriffeinstellung
A überschreitet und die
Aktivierungsverzögerung B abgelaufen ist. Es wird eine Einstellung zur Verfügung gestellt, um den
Netzunterbrecher C oder den Generatorunterbrecher D bei Auslösung zu öffnen. Eine zusätzliche
Einstellung E konfiguriert den Schutz als Alarm, Voralarm oder Statusmeldung, wenn dieser ausgelöst
wird. Der Auslösestatus des ROCOF Elements (81) steht in BESTlogicPlus zur Verfügung, wenn es als
Alarm, Voralarm oder Status konfiguriert wurde.
ROCOF (81) Auslösungen sind verriegelt. Sie werden gelöscht, indem die Reset Taste auf der vorderen
Schalttafel gedrückt wird oder indem der DGC-2020 in den Aus Modus versetzt wird.
Das BESTCOMSPlus Fenster ROCOF (81) wird in Abbildung 4-60 gezeigt.
