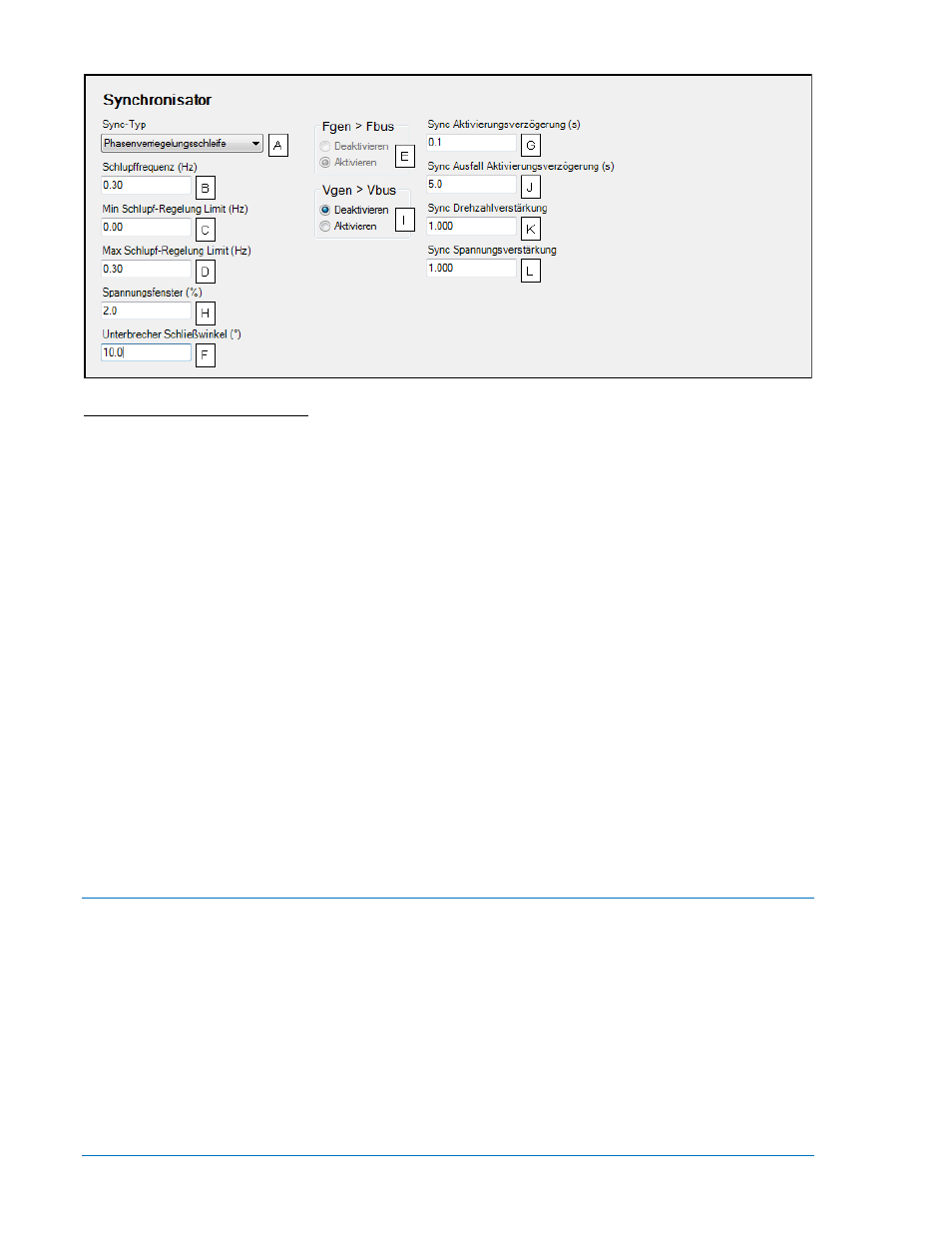

Abbildung 4-66. Synchronisator
A Sync Typ: Phasenverriegelungsschleife oder Vorausschauend.
B Schlupffrequenz: Einstellbar von 0,01 bis 0,5 Hz in Schritten von 0,01 Hz. Wurde vorausschauende
Synchronisation ausgewählt, so gibt dies den maximal akzeptablen Schlupf an, unter dem ein
Schließen Befehl auftreten kann. Wenn Phasenverriegelungsschleifen-Synchronisierung ausgewählt
wurde und sich der Schlupfwinkel für einen Zeitraum innerhalb des Kriteriums für den
Unterbrecherschließwinkel befindet, der lang genug ist, dass gemeldet wird, dass das
Schlupffrequenzkriterium erfüllt wurde, kann ein Unterbrecher Schließen Befehl ausgegeben werden.
C Min Schlupf-Regelung Limit: Einstellbar von 0 bis 2 Hz in Schritten von 0,01 Hz.
D Max Schlupf-Regelung Limit: Einstellbar von 0 bis 2 Hz in Schritten von 0,01 Hz.
E Fgen>Fbus: Aktivieren oder deaktivieren.
F Unterbrecher Schließwinkel: Einstellbar von 3 bis 20° in Schritten von 0,5°. Wurde
Phasenverriegelungsschleifen-Synchronisation ausgewählt, so gibt dies den maximal akzeptablen
Schlupfwinkel an, unter dem ein Unterbrecher Schließen Befehl ausgegeben werden kann.
G Sync Aktivierungsverzögerung: Einstellbar von 0,1 bis 0,8 s in Schritten von 0,1 s.
H Spannungsfenster: Einstellbar von 2 bis 15% der Generatornennspannung in Schritten von 0,5%. Dies
legt das Spannungsakzeptanzfenster für die Synchronisationsfunktion fest.
I Vgen>Vbus: Aktivieren oder deaktivieren.
J Sync Ausfall Aktivierungsverzögerung: Einstellbar von 0,1 bis 600 s in Schritten von 0,1 s. Dies ist die
Zeitspanne, in der der DGC-2020 dem Synchronisator erlaubt, einen Versuch zu unternehmen, den
Generator zu synchronisieren Synchronisationsversuch zu unternehmen bevor ein Sync Ausfall
Voralarm gemeldet wird. Der Voralarm kann gelöscht werden, indem der DGC-2020 in den AUS Modus
versetzt wird oder die Reset Taste auf der vorderen Schalttafel gedrückt wird.
K Sync Drehzahlverstärkung: Einstellbar von 0,001 bis 1.000 in Schritten von 0,001.
L Sync Spannungsverstärkung: Einstellbar von 0,001 bis 1.000 in Schritten von 0,001.
Einstellungen zur Vorspannungssteuerung
Es sind Einstellmöglichkeiten für die AVR Vorspannungssteuerung und die Drehzahlregler (Governor –
GOV) Vorspannungssteuerung vorhanden. Konsultieren Sie Anlage C für Anleitungen zur Abstimmung
der Drehzahl PID Einstellungen und Laststeuerungs- PID Einstellungen.
Einstellungen AVR Vorspannungsteuerung
Wird ohne ein optionales LSM-2020 gearbeitet, sollte Ausgangstyp der Vorspannungssteuerung A auf
Kontakt eingestellt sein.
Der DGC-2020 regelt die Generatorspannung und -frequenz, indem er Spannungskorrektursignale an
den AVR (Automatischer Spannungsregler) des Generators sendet. Korrektursignale werden in Form von
Kontaktschlüssen an den DGC-2020 Ausgangskontakten gesendet. Diese Korrektursignale können
entweder kontinuierlich oder proportional
B sein. Proportionale Korrektur verwendet Steuerimpulse mit
unterschiedlichen Bandbreiten C und Intervallen D . Anfangs werden lange Impulse ausgegeben, wenn die
Spannungs- und Frequenzunterschiede groß sind. Wenn die Korrekturimpulse zu wirken beginnen und
