iii. Verbinden Sie den physischen Eingang oder den externen Eingang, der den
Unterbrecherstatus meldet (geschlossen, wenn der Unterbrecher geschlossen ist und
offen, wenn der Unterbrecher offen ist) mit dem Status Eingang des
Unterbrecherelements. Dies ist der einzige Weg, dem DGC-2020 den
Unterbrecherstatus zu melden.
iv. Wenn gewünscht wird, dass physische Eingänge vorhanden sind, die Befehle zum
Öffnen oder Schließen des Unterbrechers anfordern können, verbinden Sie die
gewünschten Eingänge mit den Befehlseingängen für Öffnen und Schließen des
Unterbrecherelements. Beachten Sie, dass diese Eingänge Impulsgesteuert sein
müssen; wenn beide zur gleichen Zeit schließen, wird der Unterbrecher seinen
Zustand nicht ändern. Werden Eingänge für Unterbrecherbefehle nicht gewünscht,
verbinden Sie ein "Logik 0" Eingangsobjekt mit den Befehlseingängen für Öffnen und
Schließen des Unterbrecherblocks.
c. Klicken Sie die Schaltfläche Speichern, wenn die Logikeinrichtung abgeschlossen ist.
d. Wählen Sie Logik ins Gerät laden im Menü Kommunikation, um die Logik in den DGC-2020
zu laden, sofern dieser angeschlossen ist, oder speichern Sie die Einstellungen in einer
Datei, wenn Sie Offline arbeiten.

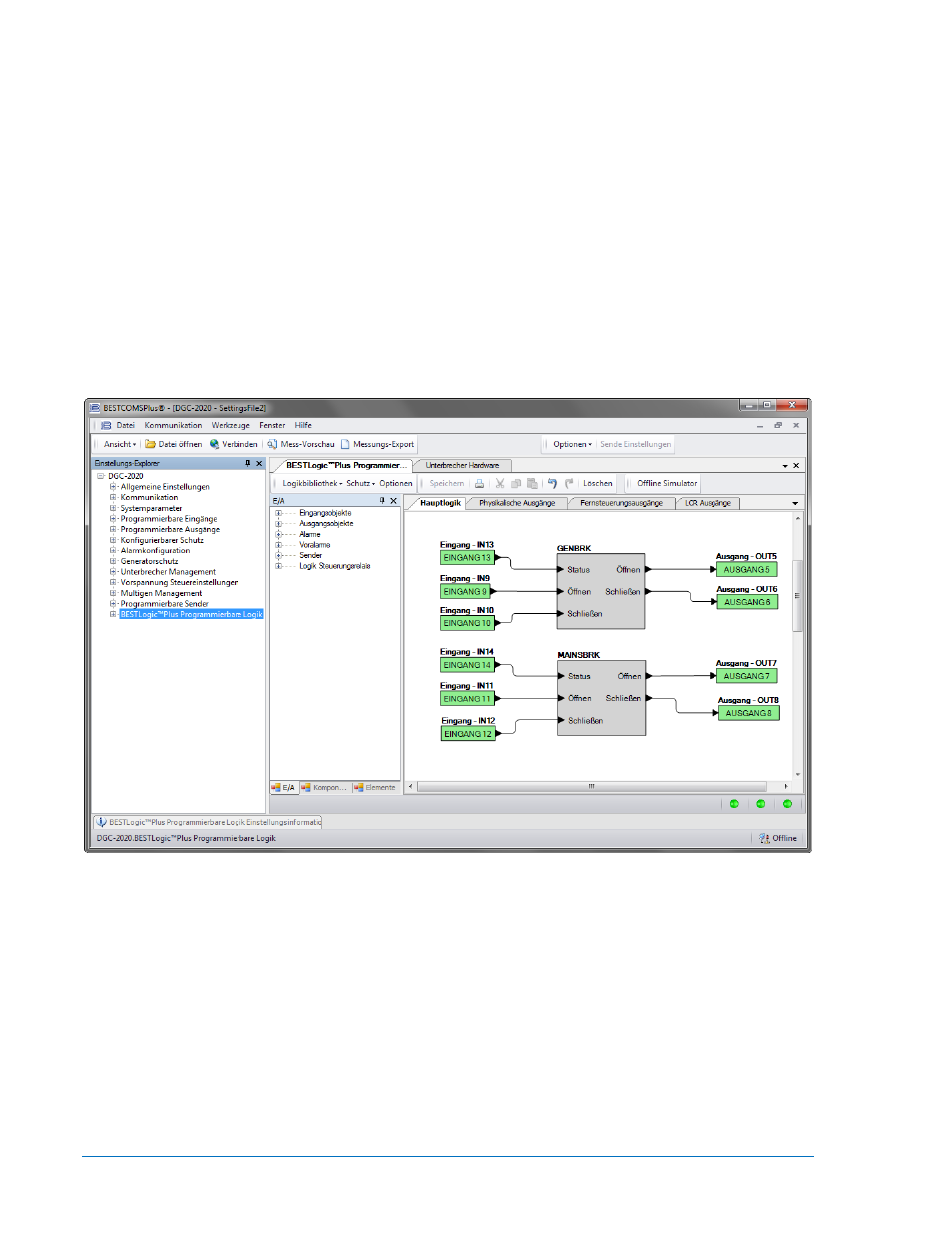

Abbildung 7-66. Einstellungs-Explorer, BESTlogicPlus Programmierbare Logik
5. Stellen Sie die Parameter für die Erkennung von stabilem oder ausgefallenem Bus und Generator
unter
EINSTELLUNGS-EXPLORER
>
UNTERBRECHERMANAGEMENT
>
BUSZUSTANDSERKENNUNG ein.
a. Generatorabtastung. Siehe Abbildung 7-67.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > UNTERBRECHERMANAGEMENT
> BUSZUSTANDSERKENNUNG
i. Spannungsschwellwert für stromlosen Bus und Aktivierungsverzögerung –Wenn die
Spannung des Generators oder des Busses für die Dauer der
Aktivierungsverzögerung unter diesen Schwellwert fällt, wird der Generator oder der
Bus als "stromlos" angesehen.
ii. Gen Stabil Überspannungs- und Unterspannungsschwellwerte sowie Überfrequenz-
und Unterfrequenzschwellwerte und die Aktivierungsverzögerungszeiten für Bus
stabil und für Bus ausgefallen –Wenn sich die Generatorspannungen und -
