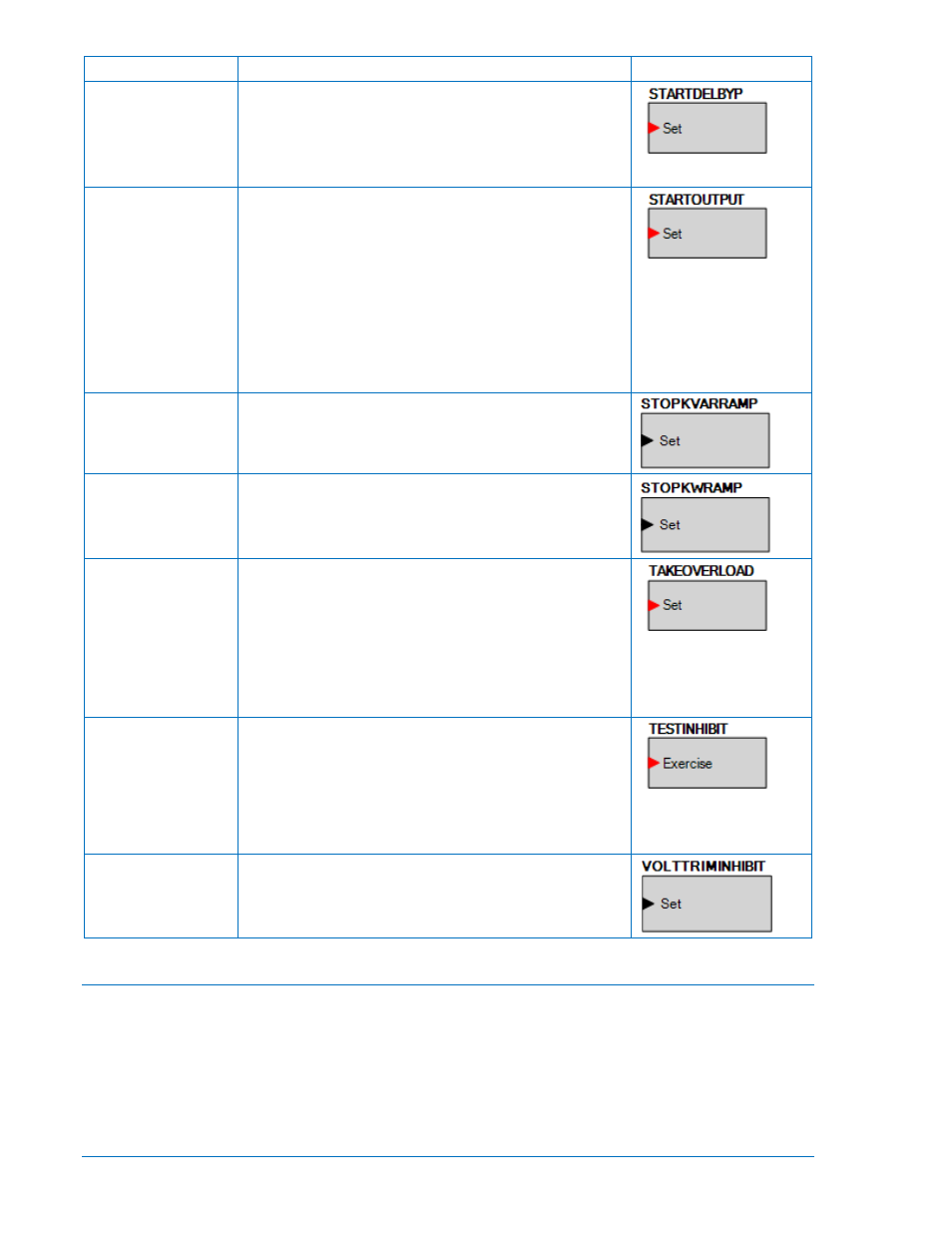

Name Beschreibung Symbol
STARTDELBYP Dieses Element ermöglicht, dass der Vorstartstatus auf
Grund von Logik übersprungen wird. Es kann beispielsweise
sein, dass eine Startverzögerung nicht notwendig ist, wenn
der Motor bereits warm ist. Dies ermöglicht außerdem, dass
das Vorstartintervall durch ein externes Gerät, wie zum
Beispiel die ECU, gesteuert wird.
STARTOUTPUT Dieses Element wird dazu verwendet, das
Startausgangsrelais aus der Logik heraus anzusteuern,
wenn die Konfiguration für das Startausgangsrelais auf
"programmierbar" gesetzt ist. Wenn die Konfiguration des
Startausgangsrelais auf "programmierbar" gesetzt ist, wird
das Startrelais nicht schließen, bevor nicht Logik verwendet
wird, um dieses Element anzusteuern. Wenn die
Konfiguration des Startausgangsrelais auf "vordefiniert"
gesetzt ist, wird das Startrelais entsprechend der
vordefinierten Startfunktion des DGC-2020 geschlossen.
Wenn die "vordefiniert" Funktionalität ausgewählt wurde,
wird das Relais nicht auf dieses Element reagieren.
STOPKVARRAMP Wenn das Logikelement Stopp kVAr Rampe wahr ist, sorgt
es dafür, dass der Generator die Steigerung der kVAr
einfriert und einen konstanten Ausgangspegel beibehält.
STOPKWRAMP Wenn das Logikelement Stopp kW Rampe wahr ist, sorgt es
dafür, dass der Generator die Steigerung der kW einfriert
und einen konstanten Ausgangspegel beibehält.
TAKEOVERLOAD Wenn dieses Logikelement wahr ist, wird der Generator
gezwungen, zu starten, die Last zu übernehmen und in
entweder einem offenen oder einem geschlossenen
Übergang vom Netz zu trennen.
Das Logikelement 'Parallel zum Netz' muss immer wahr
sein, wenn der Generator parallel zum Versorgungsnetz
arbeitet. Parallele Übergänge vom und zum Netz werden
nicht ordnungsgemäß funktionieren, wenn das Logikelement
'Parallel zum Netz' nicht richtig eingestellt ist.
TESTINHIBIT Wenn dieses Logikelement WAHR ist, kann die
Generatorprüflauffunktion den Generator nicht starten. Ist
die TESTINHIBIT Logikfunktion während eines
Testlaufzeitraums FALSCH oder geht zu irgendeinem
Zeitpunkt während des Prüflaufs von WAHR nach FALSCH
über, wird der DGC-2020 für die Dauer des
Prüflaufzeitraumes den Generator starten und arbeiten
lassen.
VOLTAGETRIM
INHIBIT Wenn dieses Element WAHR ist, blockiert es den Betrieb
des DGC-2020 Spannungsbegrenzungs- PID Controllers.
Spannungsbegrenzung ist beispielsweise in Systemen mit
mehreren Generatoren während der Startsynchronisierung
unerwünscht, bis die Generatoren stabil arbeiten.
Logikschemen
Ein Logikschema ist eine Gruppe von logischen Variablen, geschrieben in Gleichungsform, die den
Betrieb eines DGC-2020 Digitalen Genset Controllers definieren. Jedem Logikschema wird ein
eindeutiger Name gegeben. Dadurch sind Sie in der Lage, ein bestimmtes Logikschema auszuwählen
und können sicher gehen, dass das ausgewählte Schema in Betrieb ist. Ein Logikschema wurde für
typische Steueranwendungen konfiguriert und ist das standardmäßig aktive Logikschema. Nur ein
Logikschema kann gleichzeitig aktiv sein. In den meisten Anwendungen eliminieren vorprogrammierte
Logikschemen die Notwendigkeit für benutzerdefinierte Programmierung. Vorprogrammierte
Logikschemen können mehr Eingänge, Ausgänge oder Funktionen bieten, als für eine bestimmte
