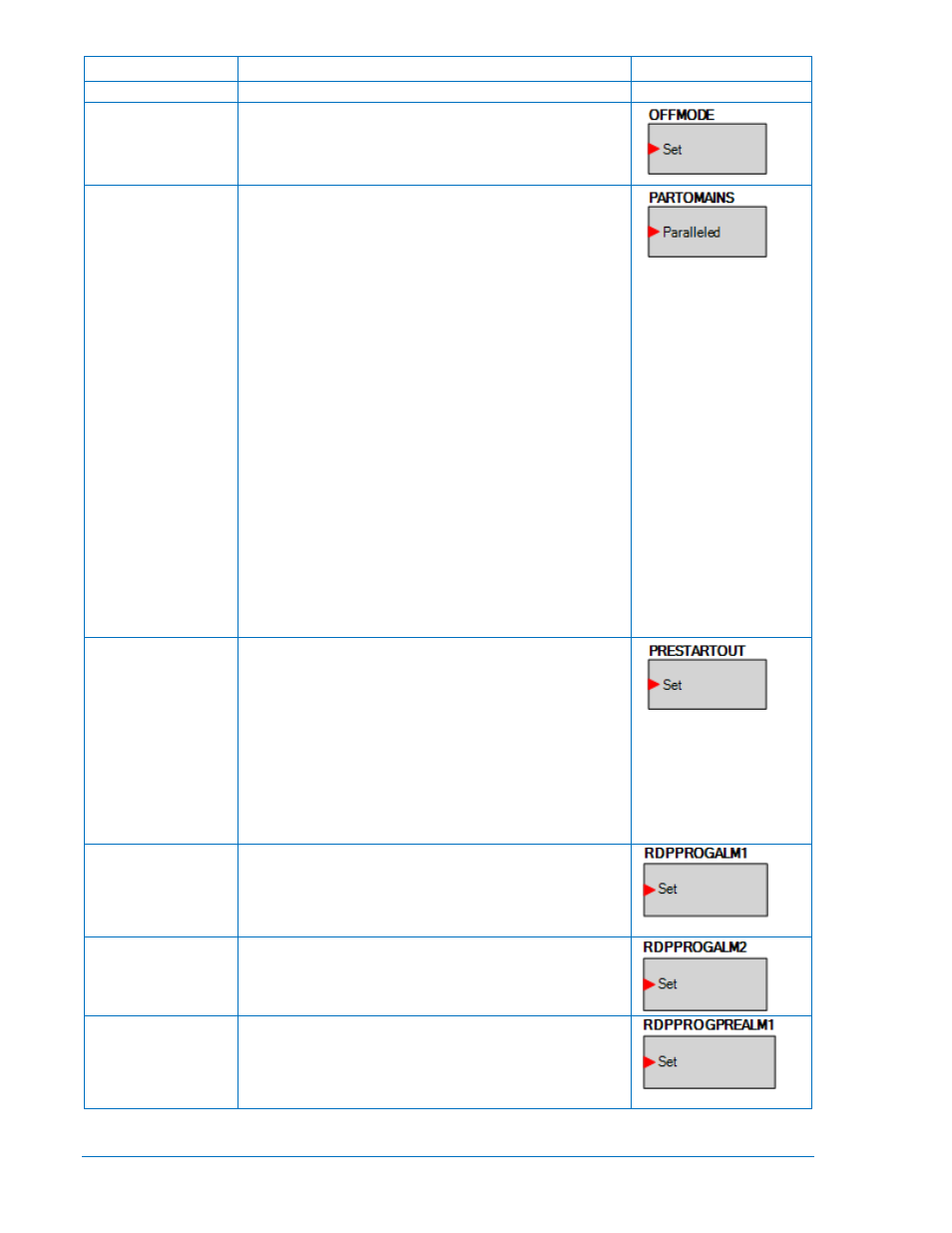

Name
Beschreibung
Symbol
CANBus zu ignorieren.
OFFMODE
Wenn dieser Eingang wahr ist, schaltet der DGC-2020 in
den AUS Modus. Dies ist ein Impuls gesteuerter Eingang. Er
muss nicht gehalten werden, nachdem die gewünschte
Modusumschaltung erfolgt ist.
PARTOMAINS
Wird dieses Logikelement auf WAHR gesetzt, wird dem
DGC-2020 angezeigt, dass er parallel zu einem
Versorgungsnetz betrieben wird.
Bei Parallelschaltung mit dem Versorgungsnetz, regelt der
kW Controller den KW Ausgang der Maschine auf dem
Grundlastpegel (%), der im Fenster Generator
Vorspannungseinstellungen eingestellt wird, wobei der
Grundlastpegel einem Prozentsatz der Nenn-KW der
Maschine entspricht. Ansonsten wird der KW Controller die
kW Lastteilung implementieren, wenn er Teil eines
Lastteilungssystems ist. Ist kein Lastteilungssystem
implementiert, kann der Drehzahl Controller so eingestellt
werden, dass er Drehzahlstatik implementiert.
Im Parallelbetrieb mit dem Versorgungsnetz wird der VAr/PF
Controller den Blindleistungsausgang der Maschine
entsprechend der Einstellung des Steuermodus regeln. Ist
der Steuermodus VAR Steuerung, wird der Ausgang auf den
kVAr Sollwert (%) geregelt, der im AVR
Voreinstellungsfenster eingestellt ist, wobei der kVAr
Sollwert (%) ein Prozentsatz der Nenn-kVAr der Maschine
ist. Ist der Steuermodus PF Steuerung, wird der
Blindleistungsausgang auf einen Pegel geregelt, der den
Leistungsfaktor der Maschine auf dem Pegel hält, der durch
die PF Einstellung im AVR Voreinstellungsfenster festgelegt
ist. Wenn VAr/PF Steuerung nicht aktiv oder nicht aktiviert
ist, kann der Spannungsregler so eingestellt werden, dass er
Spannungsstatik implementiert.
PRESTARTOUT
Dieses Element wird dazu verwendet, das Vorstart-
Ausgangsrelais aus der Logik heraus anzusteuern, wenn die
Konfiguration für das Vorstartausgangsrelais auf
"programmierbar" gesetzt ist. Wenn die Konfiguration des
Vorstart-Ausgangsrelais auf "programmierbar" gesetzt ist,
wird das Vorstartrelais nicht schließen, bevor nicht Logik
verwendet wird, um dieses Element anzusteuern. Wenn die
Konfiguration des Vorstart-Ausgangsrelais auf "vordefiniert"
gesetzt ist, wird das Vorstartrelais entsprechend der
vordefinierten Vorstartfunktion des DGC-2020 geschlossen.
Wenn die "vordefiniert" Funktionalität ausgewählt wurde,
wird das Relais nicht auf dieses Element reagieren.
RDPPROGALM1
Wenn es wahr ist, aktiviert dieses Element die
Kraftstoffleck/Senderausfall LED
auf der externen
Anzeigetafel RDP-110. Ist dieses Element in der Logik
verknüpft, überschreibt es alle anderen Befehle an die LED.
Ansonsten arbeitet die LED normal.
RDPPROGALM2
Wenn es wahr ist, aktiviert dieses Element die Senderausfall
LED auf der externen Anzeigetafel RDP-110. Ist dieses
Element in der Logik verknüpft, überschreibt es alle anderen
Befehle an die LED. Ansonsten arbeitet die LED normal.
RDPPROGPREALM1 Wenn es wahr ist, aktiviert dieses Element die Batterie
Überspannung LED auf der externen Anzeigetafel RDP-110.
Ist dieses Element in der Logik verknüpft, überschreibt es
alle anderen Befehle an die LED. Ansonsten arbeitet die
LED normal.
