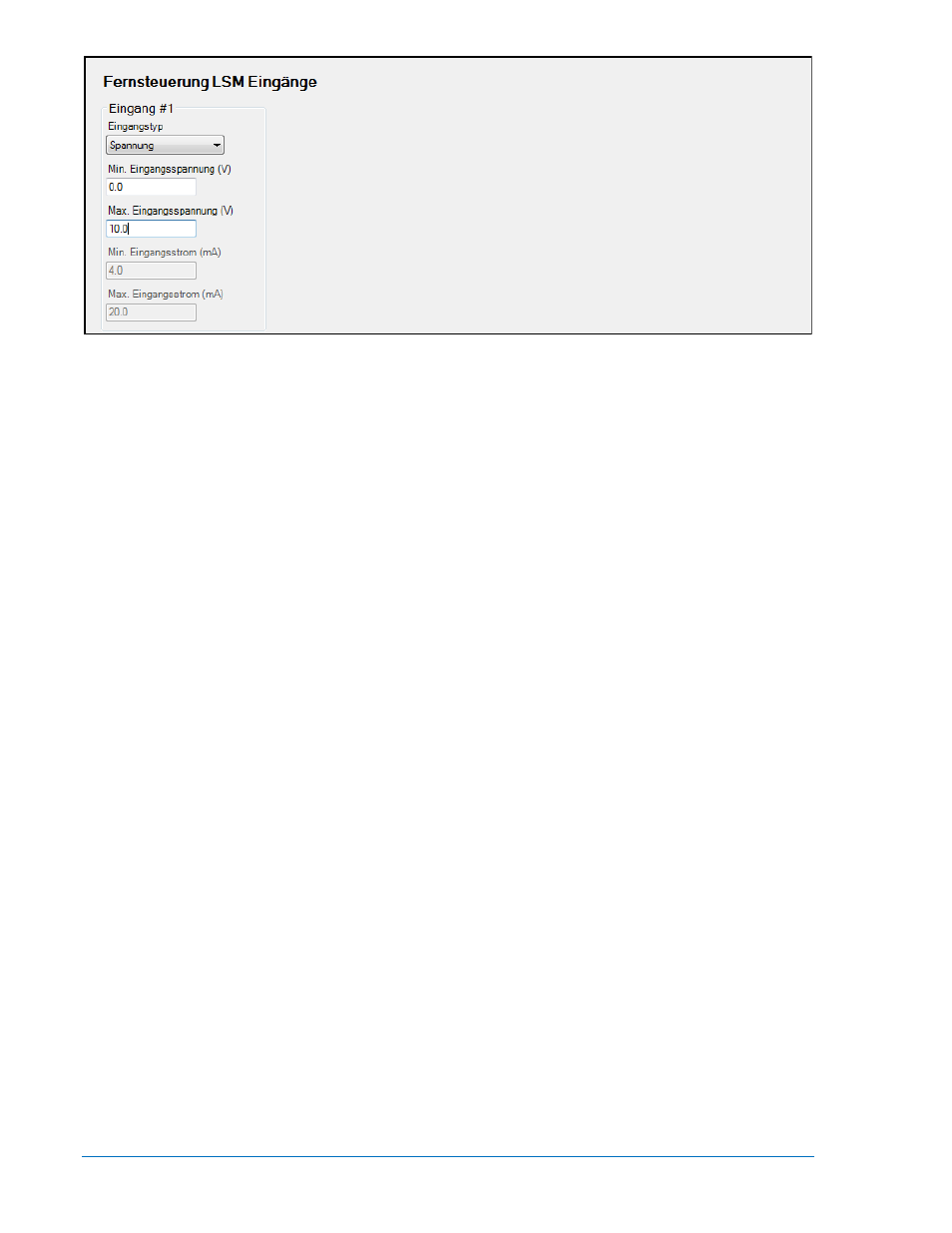

Abbildung 7-24. Einstellungs-Explorer, Programmierbare Eingänge, Fenster LSM Eingänge
Folgende Parameter müssen konfiguriert werden:
1. Eingangsart – Wählen Sie Spannung für einen 0-10 Vdc Eingang oder Strom für einen 4-20 mA
Stromeingang.
2. Min Eingangsspannung (V) – Diese Einstellung bestimmt die minimale Spannung, die vom
Messwertgeber oder dem mit dem Eingang verbundenen Gerät erwartet wird. Jede Spannung unter
diesem Schwellwert wird auf diesen Wert begrenzt. Die Einstellung für die min. Eingangsspannung
kann nur konfiguriert werden, wenn Spannung als Eingangstyp gewählt wurde.
3. Max Eingangsspannung (V) – Diese Einstellung bestimmt die maximale Spannung, die vom
Messwertgeber oder dem mit dem Eingang verbundenen Gerät erwartet wird. Jede Spannung über
diesem Schwellwert wird auf diesen Wert begrenzt. Die Einstellung für die max. Eingangsspannung
kann nur konfiguriert werden, wenn Spannung als Eingangstyp gewählt wurde.
4. Min Eingangsstrom (mA) – Diese Einstellung bestimmt den minimalen Strom, der vom
Messwertgeber oder dem mit dem Eingang verbundenen Gerät erwartet wird. Jeder Strom unter
diesem Schwellwert wird auf diesen Wert begrenzt. Die Einstellung für den min. Eingangsstrom kann
nur konfiguriert werden, wenn Strom als Eingangstyp gewählt wurde.
5. Max Eingangsstrom (mA) – Diese Einstellung bestimmt den maximalen Strom, der vom
Messwertgeber oder dem mit dem Eingang verbundenen Gerät erwartet wird. Jeder Strom über
diesem Schwellwert wird auf diesen Wert begrenzt. Die Einstellung für den max. Eingangsstrom kann
nur konfiguriert werden, wenn Strom als Eingangstyp gewählt wurde.
Konfiguration der externen Kontakteingänge am CEM-2020 (See Abbildung 7-25.)
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE EINGÄNGE >
KONFIGURIERBARE EINGÄNGE
Die Einstellungen dieses Fenster sind deaktiviert, bis das CEM-2020 (Kontakterweiterungsmodul) wie
zuvor erläutert aktiviert wurde.
Konfigurieren Sie für jeden Kontakteingang die folgenden Parameter:
1. Alarmkonfiguration – Wählen Sie eine Alarmkonfiguration von Kein, Alarm oder Voralarm. Wenn ein
Alarm auftritt, wird dieser durch den Signalhornausgang mit Dauerton gemeldet und der Motor
schaltet ab. Wenn ein Voralarm eintritt, wird dies durch den Signalhornausgang mit unterbrochenem
Tonsignal gemeldet und der Motor läuft weiter. Ist Kein ausgewählt, behält der Eingang lediglich
seinen Status. Der Status steht der programmierbaren Logik von BESTlogicPlus unabhängig von der
Einstellung für die Alarmkonfiguration zur Verfügung.
2. Aktivierungsverzögerung – Dieser Parameter definiert, für wie lange der Eingang aktiviert bleibt,
bevor eine Meldung ausgelöst wird.
3. Beschriftungstext – Geben Sie eine zutreffende Beschreibung für die Verwendung des Eingangs ein.
Dieser Text wird in der BESTlogicPlus programmierbaren Logik neben dem Eingang angezeigt und
außerdem im Ereignisprotokoll, wenn der Eingang als ein Alarm oder Voralarm konfiguriert wurde.
4. Kontakterkennung –Wählen Sie, ob der Kontakteingang immer erkannt werden soll oder nur dann,
wenn der Motor läuft. So schließt beispielsweise ein Schalter, wenn der Öldruck zu niedrig ist,
7-22 DGC-2020 Einrichtung 9400200990 Rev X
