Unterbrecherstatus meldet) muss mit dem Status Eingang des Unterbrecherblocks verbunden
werden.
Erforderliche Schritte für die Konfiguration eines DGC-2020 für die Steuerung des
Generatorunterbrechers
1. Schließen Sie den DGC-2020 nach der entsprechenden Abbildung im Kapitel 6, Installation unter
Anschlüsse für die von Ihnen gewünschte Generatorverbindung (Sternschaltung, Dreieckschaltung
usw.) an.
2. Stellen Sie die grundlegenden Systemparameter ein, die den Motorbetrieb und Alarm- und
Voralarmmeldungen steuern. Details dazu finden Sie in den Abschnitten mit dem Titel DGC-2020
Ersteinrichtung. Zusätzliche Informationen für einzelne Einstellungen finden Sie in Kapitel 4,
BESTCOMSPlus
®
Software.
3. Konfigurieren Sie die Parameter des Generatorunterbrechers unter EINSTELLUNGS-EXPLORER >
UNTERBRECHERMANAGEMENT > UNTERBRECHERHARDWARE. Siehe Abbildung 7-36.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > UNTERBRECHERMANAGEMENT >
UNTERBRECHER HARDWARE > GEN UNTERBRECHER

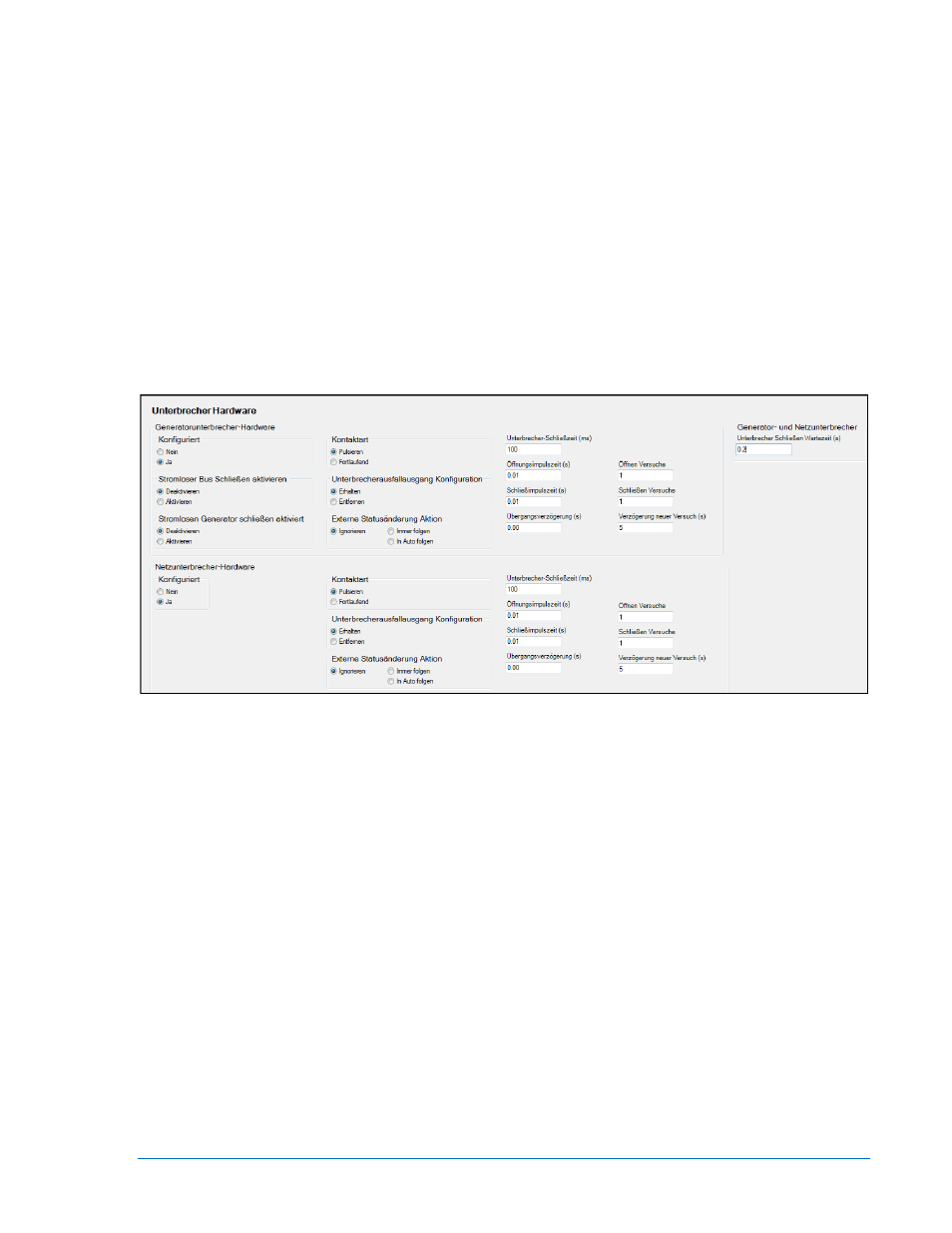

Abbildung 7-36. Einstellungs-Explorer, Unterbrechermanagement, Fenster Unterbrecherhardware
a. Unterbrecher Schließen Wartezeit: Dies ist ein Zeitintervall, während dem erwartet wird, dass
der Unterbrecher seinen Zustand von offen nach geschlossen oder von geschlossen nach
offen wechselt. Ändert er seinen Zustand während dieses Zeitraumes nicht, wird entweder
'Gen Unterbrecher Schließen fehlgeschlagen' oder 'Gen Unterbrecher Öffnen fehlgeschlagen'
für ein Versagen des Generatorunterbrechers und / oder 'Netzunterbrecher Schließen
fehlgeschlagen' bzw. 'Netzunterbrecher Öffnen fehlgeschlagen' für ein Versagen des
Netzunterbrechers gemeldet.
b. Generatorunterbrecher.
i. Aktivieren Sie Stromloser Bus schließen aktivieren, wenn gewünscht ist, dass auf
einen stromlosen Bus geschlossen wird.
ii. Stellen Sie die Kontaktart und die Impulszeiten ein, wenn Impuls gesteuerte Kontakte
verwendet werden.
iii. Stellen Sie die Unterbrecherschließzeit ein. Dies ist die Zeit, die vom
vorausschauenden Synchronisator verwendet wird, um den Voreilungswinkel vor
dem 0 Grad Schlupfwinkel zu berechnen, an dem der Unterbrecher Schließen Befehl
ausgegeben wird.
c. Netzunterbrecher.
d. Stellen Sie den Netzunterbrecher auf Konfiguriert, wenn er verwendet wird, oder
konfigurieren Sie ansonsten diese Einstellungen nicht.
i. Ist der Netzunterbrecher konfiguriert, wählen Sie die Kontaktart und die Impulszeiten,
wenn Impuls gesteuerte Kontakte verwendet werden.
