R

NFPA Pegel: 0 deaktiviert die NFPA Konformität, 1 aktiviert Level 1 NFPA Konformität,

2 aktiviert Level 2.

S

Kraftstoffpegelfunktion: Deaktivieren, Kraftstoffpegel, Erdgas, oder Flüssiges Propan.

T

Quelle: Sender oder ALG EIN 1 bis ALG EIN 8.

U

Maximum Prozent: Einstellbar von 0 bis 200% in Schritten von 1%.

V

Minimum Prozent: Einstellbar von 0 bis 200% in Schritten von 1%.

W

Hochfahrverzögerung: Einstellbar von 0 bis 60 s in Schritten von 1s.

X

Generatorfrequenz: 50/60 oder 400 Hz.

Y

Berechnete Werte.

Z

Nennspannung (Niedrige Leitungsspannung Skalierungsfaktor): Einstellbar von 0,001 bis 3,000 in

Schritten von 0,001.

Einrichtung von externen Modulen

Die folgenden Einstellungen werden für die Konfiguration von LSM-2020, CEM-2020 und AEM-2020
verwendet.

Lastteilungsmodul

Wenn ein optionales LSM-2020 aktiviert

A

wurde, muss eine J1939 Adresse

B

eingegeben werden.

Verwenden Sie die Einstellung für die LSM Hilfseingangsquelle

C

, um die Quelle für die Eingangswerte

anzugeben, die für die Steuerung des DGC-2020 verwendet wird. Wird Lokal ausgewählt, verwendet das
LSM-2020 die vor Ort gemessenen Eingangswerte. Wird Systemmanager ausgewählt, verwendet das
LSM-2020 die Eingangswerte, die über die Intergenset-Kommunikation von derjenigen Einheit
empfangen werden, die als Systemmanager festgelegt wurde. Beachten Sie, dass diejenige Einheit im
System mit der niedrigsten Sequenz ID ungleich Null der Systemmanager ist.

Kontakterweiterungsmodul

Wenn das optionale CEM-2020

D

aktiviert wurde, muss eine J1939 Adresse

E

angegeben werden. Wählen

Sie die Anzahl der CEM-2020 Ausgänge

F

.

Analogerweiterungsmodul

Wenn das optionale AEM-2020

G

aktiviert wurde, muss eine J1939 Adresse

H

angegeben werden.

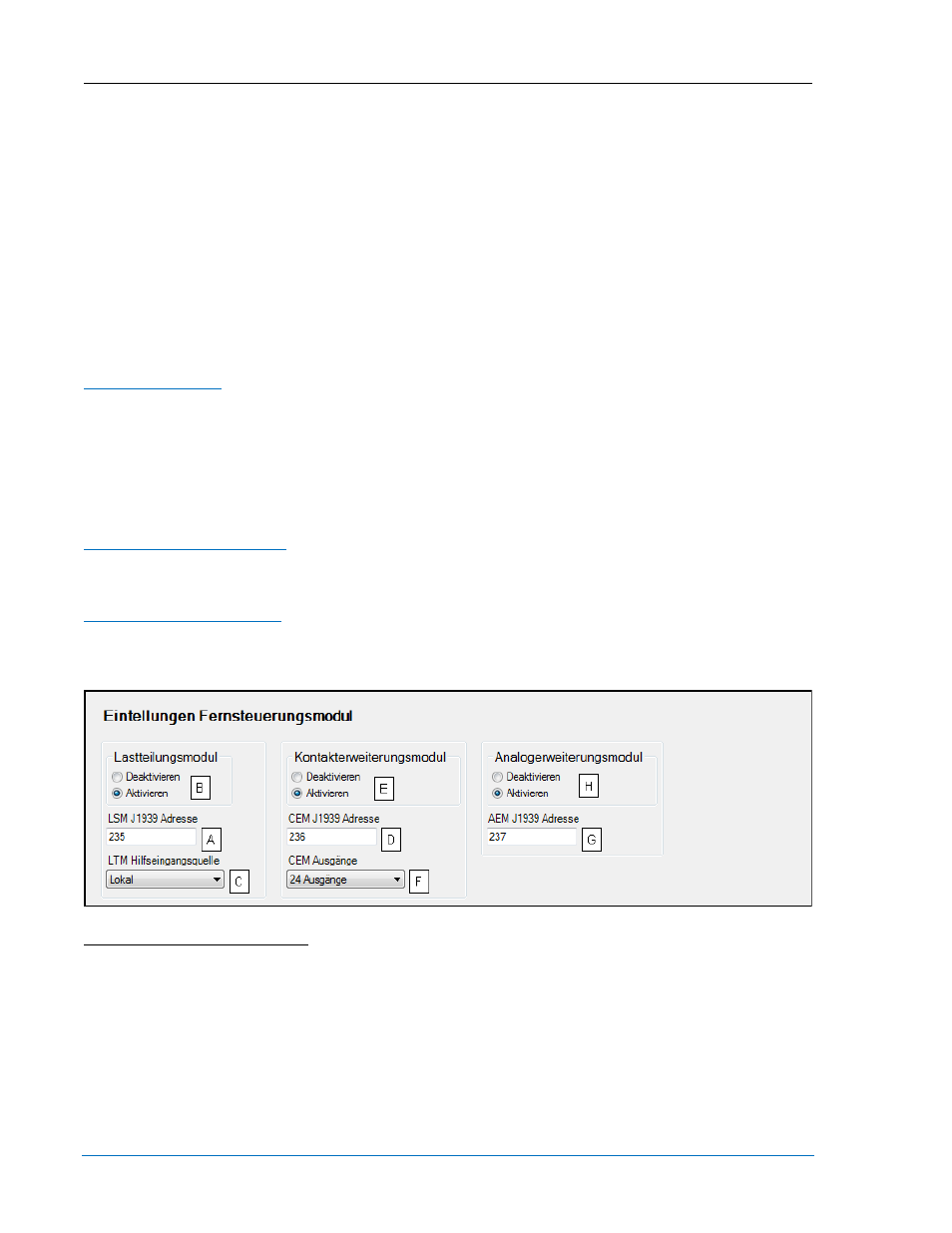

Das BESTCOMSPlus Fenster Einrichtung Externe Module wird in Abbildung 4-27 dargestellt.

Abbildung 4-27. Einrichtung externe Module

A

Lastteilungsmodul: Aktivieren oder deaktivieren.

B

LSM J1939 Adresse: Einstellbar von 1 bis 253 in Schritten von 1.

C

LSM Hilfseingangsquelle: Lokal oder Systemmanager

D

Kontakterweiterungsmodul: Aktivieren oder deaktivieren.

E

CEM J1939 Adresse: Einstellbar von 1 bis 253 in Schritten von 1.

F

CEM Ausgänge: 18 Ausgänge oder 24 Ausgänge.

G

Analoges Erweiterungsmodul: Aktivieren oder deaktivieren.

H

AEM J1939 Adresse: Einstellbar von 1 bis 253 in Schritten von 1.

4-40

DGC-2020 BESTCOMSPlus

® Software

9400200990 Rev X
