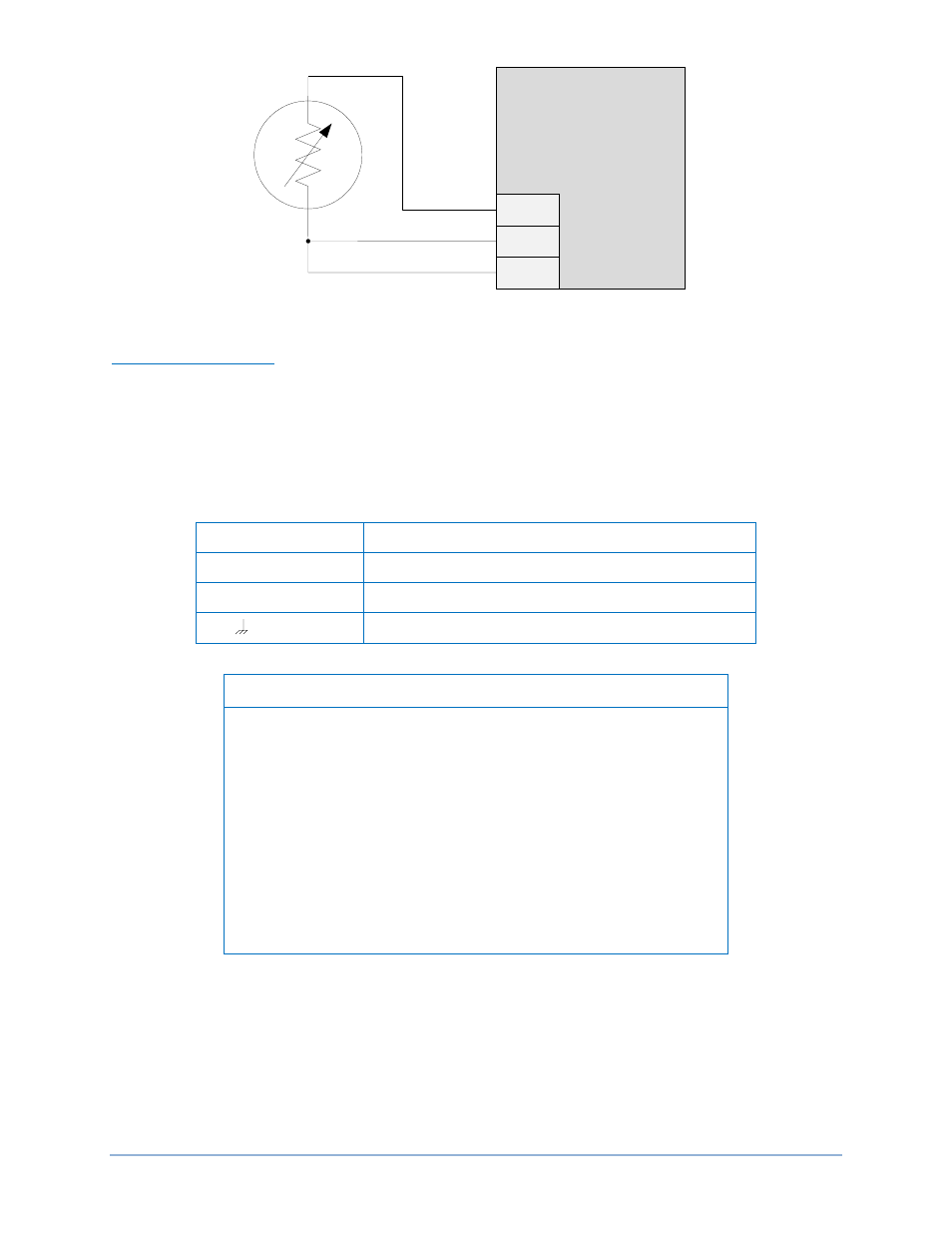

Abbildung11–6. Externe Dreidraht RTD Eingangsverbindungen
CANBus Schnittstelle
Diese Anschlüsse ermöglichen die Kommunikation mittels des SAE J1939 Protokolls und bieten
Hochgeschwindigkeitskommunikation zwischen dem Analogerweiterungsmodul und dem DGC-2020. Die
Verbindungen zwischen dem AEM-2020 und dem DECS-2020HD sollten mit abgeschirmten Twisted-Pair
Kabel hergestellt werden. Die Anschlüsse der CAN Schnittstelle werden in Tabelle 11–3 aufgelistet.
Siehe Abbildung 11–7 und Abbildung 11–8.
Tabelle 11–3. Anschlüsse der CAN Schnittstelle
Klemme Beschreibung
P1- HI (CAN H) CAN High Anschluss (gelber Draht)
P1- LO (CAN L) CAN Low Anschluss (grüner Draht)
P1- (SHIELD) CAN Drain Anschluss (Abschirmung)
Hinweise
1. Wenn das AEM-2020 ein Ende des J1939 Busses darstellt, sollte
ein 120
Ω, ½ Watt Abschlusswiderstand über die Klemmen P1-
LO (CANL) und P1- HI (CANH) installiert werden.
2. Ist das AEM-2020 nicht Teil des J1939 Busses, sollte der
Abzweig, der das AEM-2020 mit dem Bus verbindet nicht länger
sein als 914 mm (3 ft).
3. Die maximale Buslänge, Abzweige nicht eingerechnet, beträgt
40 m (131 ft).
4. Der Drain (Abschirmung) des J1939 sollte nur an einer Stelle
geerdet sein. Ist er bereits an einer anderen Stelle geerdet,
verbinden Sie den Drain nicht mit dem AEM-2020.
RTD 1 +
RTD 1 –
RTD 1 C
AEM - 2020
P
0
0
5
3 -
6
5
ROT
SCHWARZ
SCHWARZ
9400200990 Rev X DGC-2020 AEM-2020 (Analogerweiterungsmodul) 11-9
