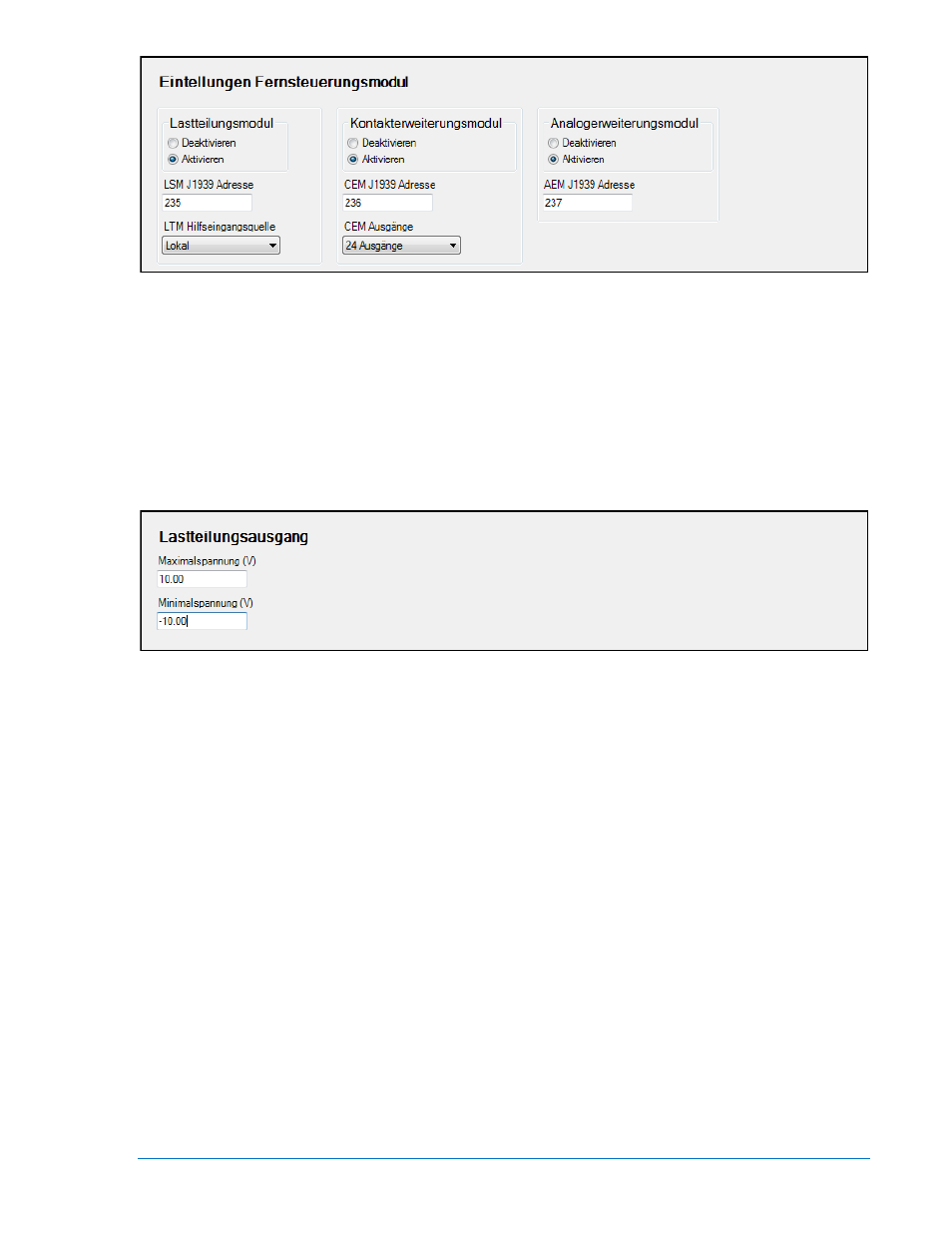

Abbildung 7-55. Einstellungs-Explorer, Systemparameter, Fenster Einrichtung Externe Module
b. Konfigurieren Sie den Spannungsbereich der Lastteilungsleitung. Wenn die Last mit Geräten
geteilt wird, die nicht von Basler Electric hergestellt wurden, muss der Bereich der
Lastteilungsspannung bestimmt werden, die von dieser Ausrüstung verwendet wird. Stimmt
der im DGC-2020 eingerichtete Spannungsbereich nicht mit dem dieser Geräte überein, wird
keine ordnungsgemäße Lastteilung erfolgen. Wenn alle Geräte von Basler Electric stammen,
ist ein Bereich von 0 bis 10 V ein geeigneter Bereich. Die Einstellungen für den
Spannungsbereich der Lastteilungsleitung finden Sie in BESTCOMSPlus
® unter
EINSTELLUNGS-EXPLORER > DGC-2020 > MEHRGENERATORMANAGEMENT >
LASTTEILUNGSAUSGANG. Siehe Abbildung 7-56.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN>
MEHRGENERATORMANAGEMENT > LASTTEILUNGSLEITUING
Abbildung 7-56. Einstellungs-Explorer, Mehrgeneratormanagement, Fenster Lastteilungsausgang
i. Max Spannung (V) – Diese Einstellung bestimmt den Spannungswert, der 100% kW
Last im System repräsentiert.
ii. Min Spannung (V) – Diese Einstellung bestimmt den Spannungswert, der 0% Last
bzw. Leerlauf im System repräsentiert. Passen Sie auf, dass Sie nicht min und max
vertauschen. Wären die min und max Werte an allen Maschinen vertauscht, sollte
das System wahrscheinlich arbeiten; ansonsten werden die Maschinen, die richtig
konfiguriert wurden, versuchen, diejenigen anzutreiben, bei denen min und max
vertauscht sind.
iii. Ist die Maschine einmal eingerichtet und arbeitet korrekt, kann die
Lastteilungsspannung gemessen werden, um die Systemlast zu bestimmen. Wenn
die Spannung 33% des Bereichs über dem Minimum liegt, so ist das System zu 33%
belastet. Wenn sie bei 75% über dem Minimum liegt, so ist das System zu 75%
belastet. Dies macht klar, warum ein Bereich von 0 bis 10 gut geeignet ist.
Multiplizieren Sie die Spannung mit 10, um die prozentuale Systemlast zu ermitteln.
7,5 Volt entsprechen 75% Last.
c. Konfigurieren Sie den Bereich und die Polarität für Ausgangsspannung oder -strom der AVR
Vorspannung. Bevor Sie dies tun, müssen Spannungs- oder Strombereich des
Eingangssignals für die AVR Vorspannung bestimmt werden. Wenn der programmierte
Bereich nicht mit dem übereinstimmt, was am AVR Vorspannungseingang verwendet wird, ist
wahrscheinlich unvorhersehbares und unerwünschtes Systemverhalten zu erwarten.
Die Einstellungen für Ausgangsspannungs- und -strombereich sowie die Polarität der AVR
Vorspannung finden Sie in BESTCOMSPlus
® unter EINSTELLUNGS-EXPLORER >
DGC-2020 > MEHRGENERATORMANAGEMENT > AVR AUSGANG. Siehe Abbildung 7-57.
