Externe kontaktausgänge, Externe analogausgänge, Externe kontaktausgänge -56 – Basler Electric DGC-2020 Benutzerhandbuch
Seite 174: Externe analogausgänge -56, Abbildung 4-42. konfigurierbare elemente -56, Abbildung 4-43. externe kontaktausgänge -56

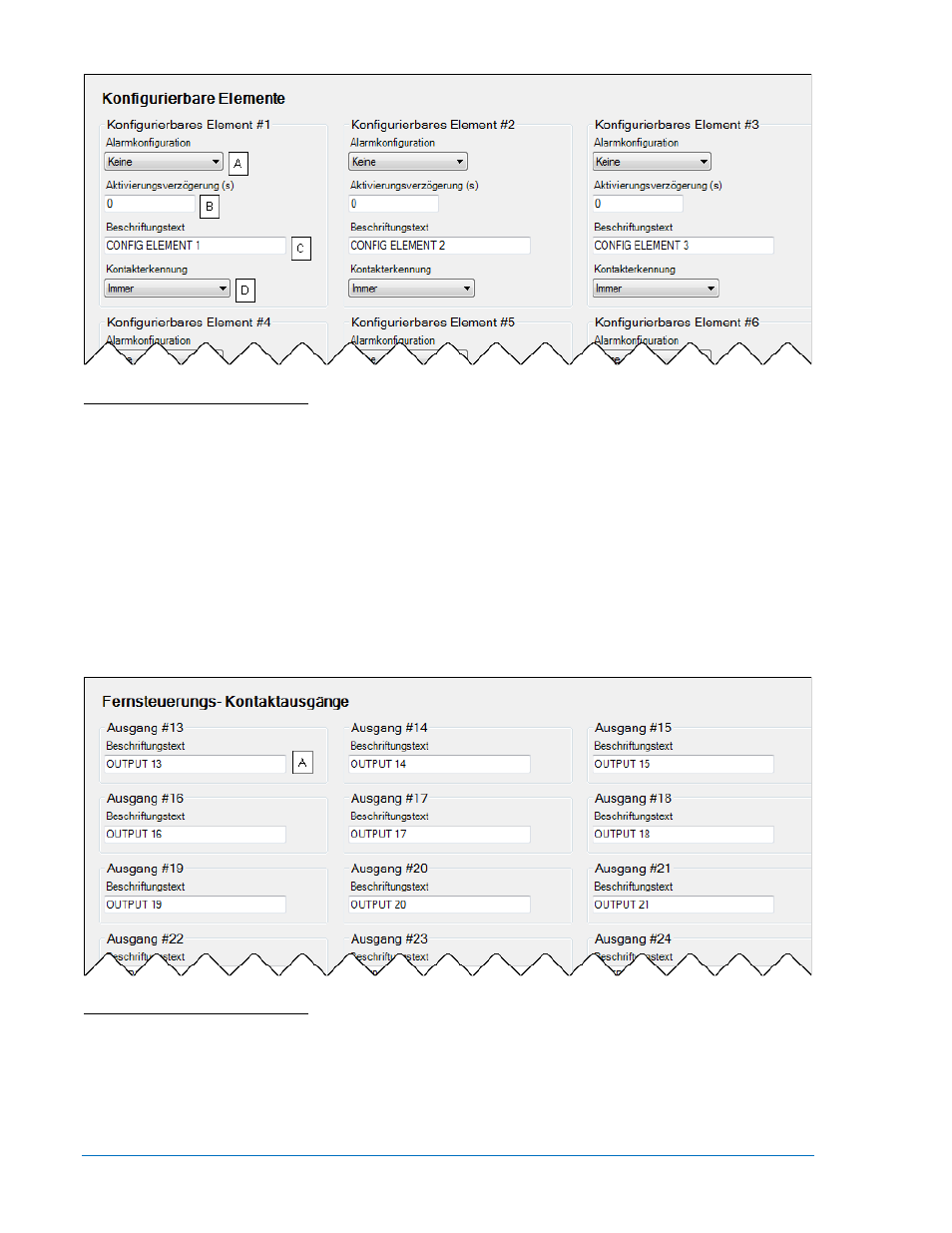

Abbildung 4-42. Konfigurierbare Elemente
A
Alarmkonfiguration: Kein, Alarm oder Voralarm.
B
Aktivierungsverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
C
Beschriftungstext: Eine alphanumerische Zeichenkette mit maximal 16 Zeichen.
D
Kontakterkennung: Immer oder nur, wenn Motor läuft.
Externe Kontaktausgänge
Um die Identifizierung der Kontaktausgänge zu vereinfachen, kann jedem der Kontaktausgänge ein
benutzerdefinierter Name
A
zugewiesen werden.
Die externen Kontaktausgänge werden in ein programmierbares BESTLogicPlus Logikschema
eingebunden, indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für
weitere Informationen Kapitel 5, BESTLogicPlus Programmierbare Logik.
Das Fenster Externe Kontaktausgänge von BESTCOMSPlus wird in Abbildung 4-43 dargestellt.
Abbildung 4-43. Externe Kontaktausgänge
A
Beschriftungstext: Eine alphanumerische Zeichenkette mit maximal 16 Zeichen.
Externe Analogausgänge
Ein optionales AEM-2020 (Analogerweiterungsmodul) stellt vier Analogausgänge zur Verfügung.
4-56
DGC-2020 BESTCOMSPlus
® Software
9400200990 Rev X
