Programmierbar gewählt wird. Logik gesteuerte (programmierbare) Relais müssen mit BESTlogicPlus
eingerichtet werden.

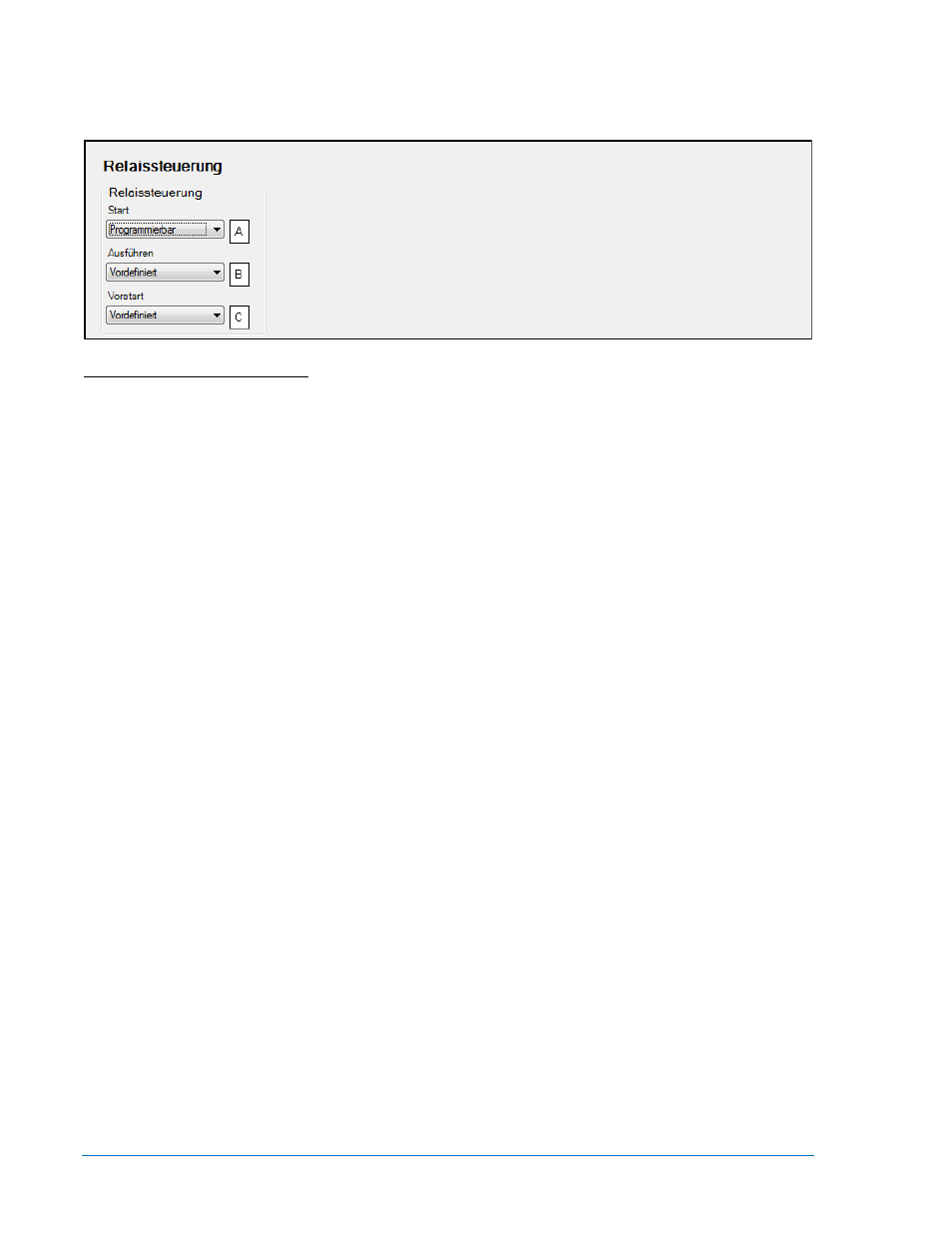

Das Relaissteuerungsfenster von BESTCOMSPlus wird in Abbildung 4-32 gezeigt.
Abbildung 4-32. Relaissteuerung
A Start: Vordefiniert oder programmierbar.
B Arbeit: Vordefiniert oder programmierbar.
C Vorstart: Vordefiniert oder programmierbar.
Auto Konfig Erkennung
Wenn sie aktiviert ist A , ermöglicht es diese Funktion dem DGC-2020, automatisch seine
Abtastkonfiguration in Bezug auf den Generator zu erkennen. Die möglichen Abtastkonfigurationen
sind dreiphasig, einphasig AB und einphasig AC, die auf Messungen der Spannung zwischen Leiter
und Leiter (L-L) basieren.
Beim Start des Genset wird die Konfiguration des Generators automatisch erkannt. Die Messungen und
der Generatorschutz werden entsprechend angepasst. Die programmierbaren Funktionen
Einphasenüberbrückung, Einphasen AC Abtastung Überbrückung und Niedrige Leitungsspannung
Überbrückung werden automatisch entsprechend der erkannten Leiter gegen Leiter Spannungen
eingestellt.
Wenn einphasiger Betrieb erkannt wird, schaltet der DGC-2020 auf die Konfiguration Einphasig A-B oder
Einphasig A-C, je nach dem, was in der Einstellung Erkennung Generatorverbindung festgelegt ist.
Es gibt bei der Erkennung eine Verzögerung von einer Sekunde um zu verhindern, dass der DGC-2020
zwischen erkannten Konfigurationen hin- und her schaltet. Wenn sich der DGC-2020 im AUS Modus
befindet oder der Motor nicht läuft, ist die automatische Konfigurationserkennungsfunktion deaktiviert. Es
wird davon ausgegangen, dass sich der DGC-2020 in der letzten gültigen automatisch erkannten
Konfiguration befindet.
Es wird empfohlen, dass die folgenden programmierbaren Funktionen und Logikelemente nicht
Kontakteingängen zugeordnet werden, solange die Automatische Konfigurationserkennung aktiviert ist.
•
Programmierbare Funktion Einphasenüberbrückung
•
Programmierbare Funktion Überbrückung AC Abtastung
•
Programmierbare Funktion Überbrückung niedrige Leitungsspannung
•
Logikelement Einphasenüberbrückung
Einphasenerkennung Schwellwert. B Wenn der Unterschied zwischen der maximalen und minimalen L-L
Spannung diesen Schwellwert überschreitet, wird die Einheit automatisch als Einphasenkonfiguration
erkannt. Die Einphasenerkennung stellt die programmierbaren Funktionen Einphasen-Überbrückung
und/oder Einphasen AC Überbrückung dafür ein, dass sie den DGC-2020 in den entsprechenden, durch
die Einstellung Einphasenerkennung Generatorverbindung festgelegten, Einphasenmodus zwingen. Sind
den programmierbaren Funktionen Einphasen-Überbrückung und/oder Einphasen AC Überbrückung
auch Kontakteingänge zugeordnet, werden die Ergebnisse der automatischen Konfigurationserkennung
mit dem überschrieben, was durch die Kontakteingänge gemeldet wird.
Niedrige Leitungsspannung Erkennungsschwellwert. C Wenn der Mittelwert der gültigen L-L Spannungen
für die erkannte Konfiguration über diesem Schwellwert liegt, wird die Einheit automatisch als in einer
Konfiguration für hohe Leitungsspannung arbeitend erkannt. Wenn der Mittelwert unter diesem
