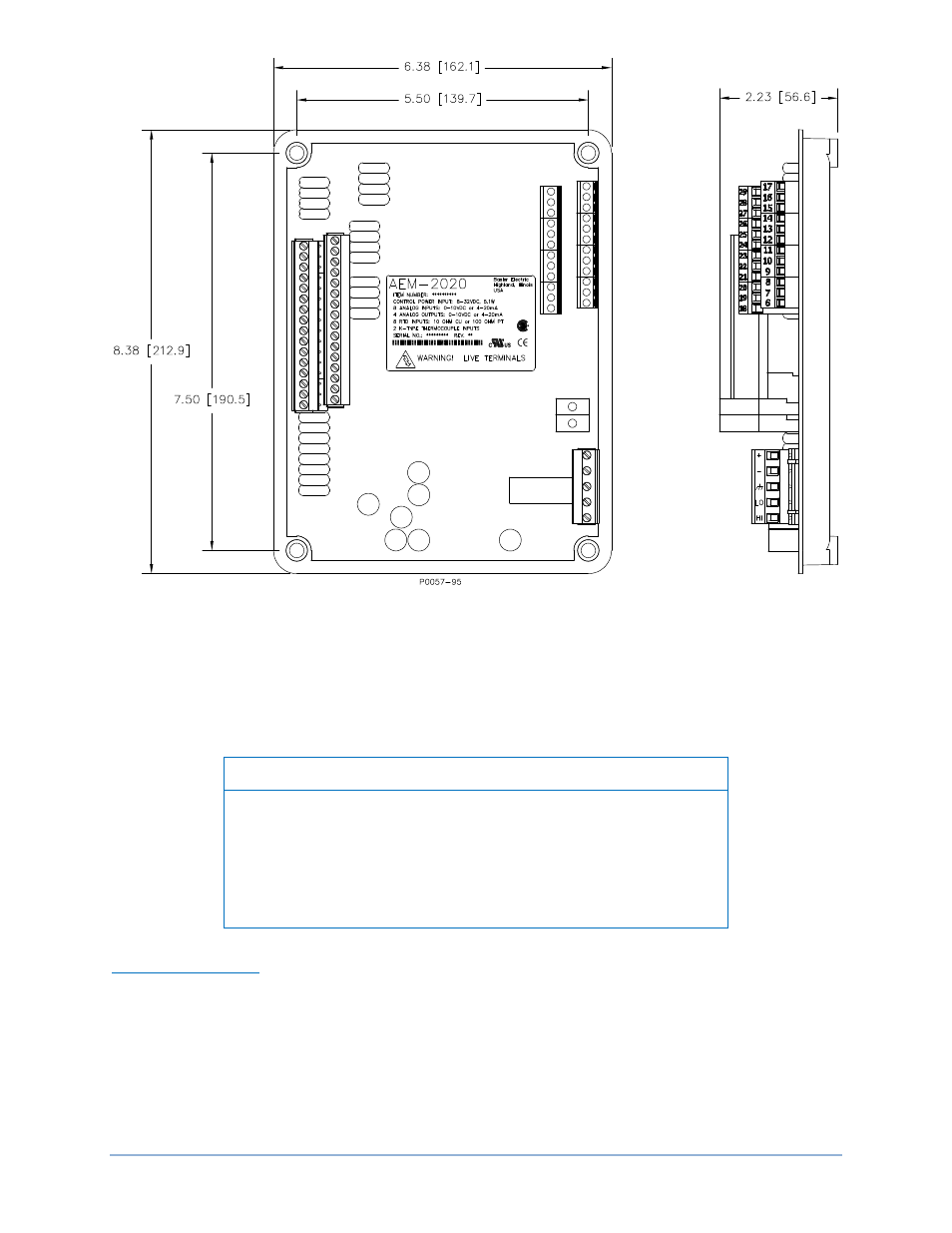

Abbildung 11–1. Gesamtabmessungen des AEM-2020


Anschlüsse

Die Anschlüsse des Analogerweiterungsmoduls sind abhängig von der Anwendung. Fehlerhafte
Verkabelung kann zu einer Beschädigung des Moduls führen.

Hinweise

Die Betriebsleistung von der Batterie muss die richtige Polarität
haben. Obgleich umgekehrte Polarität keinen Schaden verursacht,
wird das AEM-2020 in diesem Falle nicht funktionieren.

Achten Sie darauf, dass das AEM-2020 mit Kupferleitung von
mindestens 12 AWG (3,31 mm²) an der Gehäusemasseklemme des
Moduls fest geerdet ist.

Anschlussklemmen

Die Anschlussschnittstelle besteht aus Einsteckverbindern und einem permanent installierten Verbinder
mit Pressklemmen zum Zuschrauben.

Die Verbindungen des AEM-2020 werden mit einem 5-poligen Steckverbinder, zwei 12-poligen
Verbindern, zwei 16-poligen Steckverbindern und zwei zweipoligen Thermoelement-Verbindern
hergestellt. Die 16, 5 und 2-poligen Steckverbinder werden in Sockel am AEM-2020 gesteckt. Die
Steckverbinder und Sockel verfügen über schwalbenschwanzförmige Ränder, die für eine korrekte
Ausrichtung der Steckverbinder sorgen. Die Steckverbinder und die Sockel stellen durch ihre Bauform

9400200990 Rev X

DGC-2020 AEM-2020 (Analogerweiterungsmodul)

11-5
