ii. Wählen Sie die Kontaktart und geben Sie Impulszeiten ein, wenn Impuls gesteuerte
Kontakte verwendet werden.
iii. Geben Sie die Unterbrecherschließzeit ein. Dies ist die Zeit, die vom
vorausschauenden Synchronisator verwendet wird, um den Voreilungswinkel vor
dem 0 Grad Schlupfwinkel zu berechnen, an dem der Unterbrecher Schließen Befehl
ausgegeben wird.
d. Netzunterbrecher (Siehe Abbildung 7-64)
i. Wählen Sie für den Netzunterbrecher Konfiguriert aus.
ii. Wählen Sie die Kontaktart und geben Sie Impulszeiten ein, wenn Impuls gesteuerte
Kontakte verwendet werden.
iii. Geben Sie die Unterbrecherschließzeit ein. Dies ist die Zeit, die vom
vorausschauenden Synchronisator verwendet wird, um den Voreilungswinkel vor
dem 0 Grad Schlupfwinkel zu berechnen, an dem der Unterbrecher Schließen Befehl
ausgegeben wird.

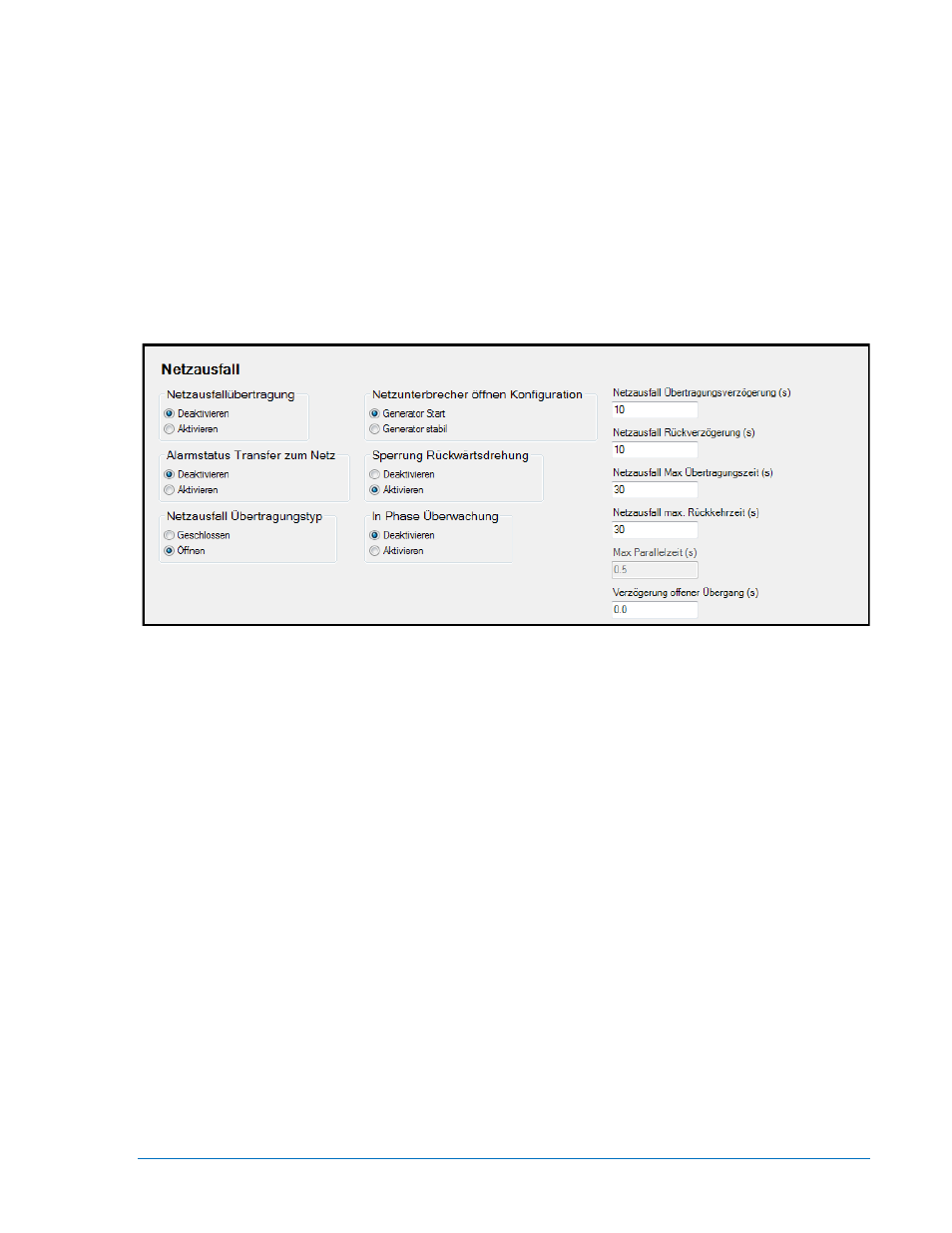

Abbildung 7-65. Einstellungs-Explorer, Unterbrechermanagement, Fenster Netzausfall
4. Richten Sie den Netzunterbecher und den Generatorunterbrecher in BESTCOMSPlus ® unter
EINSTELLUNGS-EXPLORER > BESTLOGICPLUS PROGRAMMIERBARE LOGIK ein. Siehe
Abbildung 7-66.
a. Netzunterbrecher
i. Ziehen Sie das Element Netzunterbrecher in das Logikschema.
ii. Verbinden Sie die Öffnen und Schließen Ausgänge des Unterbrecherelements mit
den Kontaktausgängen, die den Unterbrecher ansteuern.
iii. Verbinden Sie den physischen Eingang oder den externen Eingang, der den
Unterbrecherstatus meldet (geschlossen, wenn der Unterbrecher geschlossen ist und
offen, wenn der Unterbrecher offen ist) mit dem Status Eingang des
Unterbrecherelements. Dies ist der einzige Weg, dem DGC-2020 den
Unterbrecherstatus zu melden.
iv. Wenn gewünscht wird, dass physische Eingänge vorhanden sind, die Befehle zum
Öffnen oder Schließen des Unterbrechers anfordern können, verbinden Sie die
gewünschten Eingänge mit den Befehlseingängen für Öffnen und Schließen des
Unterbrecherelements. Beachten Sie, dass diese Eingänge Impulsgesteuert sein
müssen; wenn beide zur gleichen Zeit schließen, wird der Unterbrecher seinen
Zustand nicht ändern. Werden Eingänge für Unterbrecherbefehle nicht gewünscht,
verbinden Sie ein "Logik 0" Eingangsobjekt mit den Befehlseingängen für Öffnen und
Schließen des Unterbrecherblocks.
b. Generatorunterbrecher
i. Ziehen Sie das Element Generatorunterbrecher in das Logikschema.
ii. Verbinden Sie die Öffnen und Schließen Ausgänge des Unterbrecherelements mit
den Kontaktausgängen, die den Unterbrecher ansteuern.
