KAPITEL 3
•FUNKTIONSBESCHREIBUNG
Einleitung
Dieses Kapitel beschreibt, wie der DGC-2020 arbeitet. In den Abschnitten unter der Überschrift
DGC-2020 Funktionsblöcke wird jeder Funktionsblock ausführlich beschrieben.
Die Betriebs- und Messfunktionen des DGC-2020 werden in Kapitel 4, BESTCOMSPlus
® Software
beschrieben.
DGC-2020 FUNKTIONSBLÖCKE

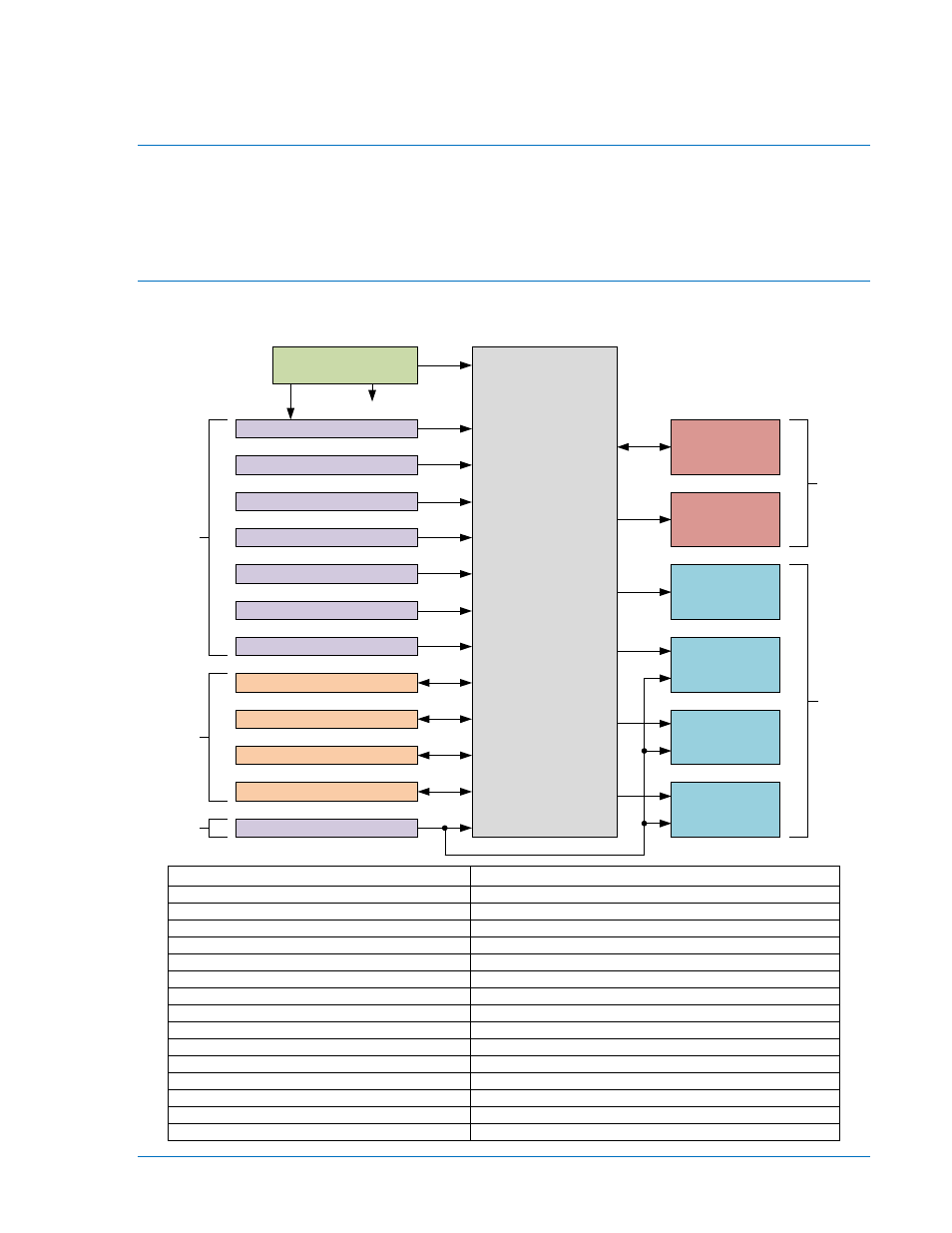

Zum einfacheren Verständnis werden die Funktionen des DGC-2020 im Blockdiagramm der Abbildung
3-1 dargestellt. Die folgenden Abschnitte beschreiben jede Funktion im Detail.
Englisch Deutsch
Sensing Abtastung
Com Ports Kommunikationsschnittstellen
Power Supply Stromversorgung
To Internal Circuitry Zum internen Schaltungsaufbau
Battery Voltage Sensing Batteriespannungsabtastung
Sender Input Sensing Sendereingangsabtastung
Generator Current Sensing Generatorstromabtastung
Bus Voltage Sensing Busspannungsabtastung
Generator Voltage Sensing Generatorspannungsabtastung
MPU Speed Sensing MPU Drehzahlabtastung
Programmable Dry Contact Inputs (16) Programmierbare Trockenkontakteingänge 16
USB Com Port USB Kommunikationsschnittstelle
J1939 CAN COM Port J1939 CAN Kommunikationsschnittstelle
RS-485 Com Port (Optional) RS-485 Kommunikationsschnittstelle (optional)
External Modem Com Port (Optional) Externe Modem-Kommunikationsschnittstelle (optional)
Microprocessor
Power Supply
Battery Voltage Sensing
Sender Input Sensing
(To Internal Circuitry)
Generator Current Sensing
Bus Voltage Sensing
Generator Voltage Sensing
MPU Speed Sensing
Programmable Dry Contact Inputs (16)
USB Com Port
J1939 CAN Com Port
RS-485 Com Port (Optional)
External Modem Com Port (Optional)
Emergency Stop Contact Input
Front Panel HMI
and LCD
Remote Display
Panel Driver
(RDP-110)
Programmable
Output Contacts
(4 or 12)
Fuel Solenoid
Output Contacts
Engine Crank
Output Contacts
Pre-start Output
Contacts
P0067-68
Sensing
Com Ports
Sensing
HMI
Output
Contacts
