Analogeingangsvoralarme in diesem Fenster angezeigt. Der Status ist WAHR, wenn die entsprechende
LED rot leuchtet. Siehe Abbildung 4-91. Es wird der Externe Analogeingang Nr.1 gezeigt.

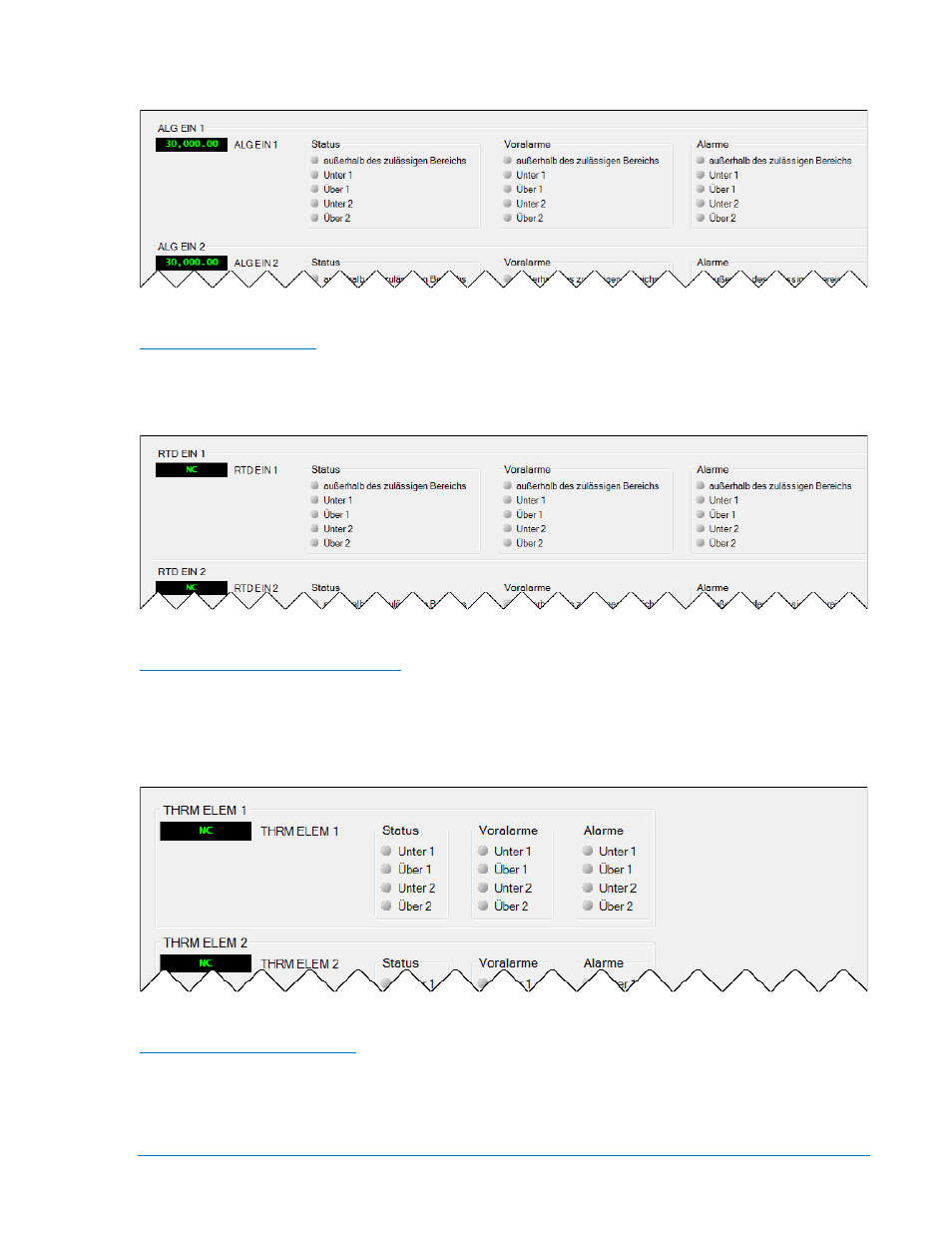

Abbildung 4-91. Messung, Eingänge, Externe Analogeingänge
Externe RTD Eingänge
Wenn ein optionales AEM-2020 (Analogerweiterungsmodul) angeschlossen ist, wird der Status der
externen RTD Eingänge, der externen RTD Eingangsalarme und der externen RTD Eingangsvoralarme
in diesem Fenster angezeigt. Der Status ist WAHR, wenn die entsprechende LED rot leuchtet. Siehe
Abbildung 4-92. Es wird der externe RTD Eingang Nr.1 gezeigt.
Abbildung 4-92. Messung, Eingänge, externe RTD Eingänge
Externe Thermoelement-Eingänge
Wenn ein optionales AEM-2020 (Analogerweiterungsmodul) angeschlossen ist, wird der Status der
externen Thermoelement Eingänge, der externen Thermoelementeingang Alarme und der externen
Thermoelementeingang Voralarme in diesem Fenster angezeigt. Der Status ist WAHR, wenn die
entsprechende LED rot leuchtet. Siehe Abbildung 4-93. Es wird der externe Thermoelement Eingang Nr.1
gezeigt.
Abbildung 4-93. Messung, Eingänge, Externe Thermoelement Eingänge
Externe Logikeingangswerte
Wenn ein optionales AEM-2020 (Analogerweiterungsmodul) angeschlossen ist, werden die Werte der
skalierten Analogeingänge, unbearbeiteten Analogeingänge, RTD Eingangstemperaturen, unbearbeiteten
RTD Eingänge, Thermoelement Eingangstemperaturen und unbearbeiteten Thermoelement Eingänge in
diesem Fenster angezeigt.
