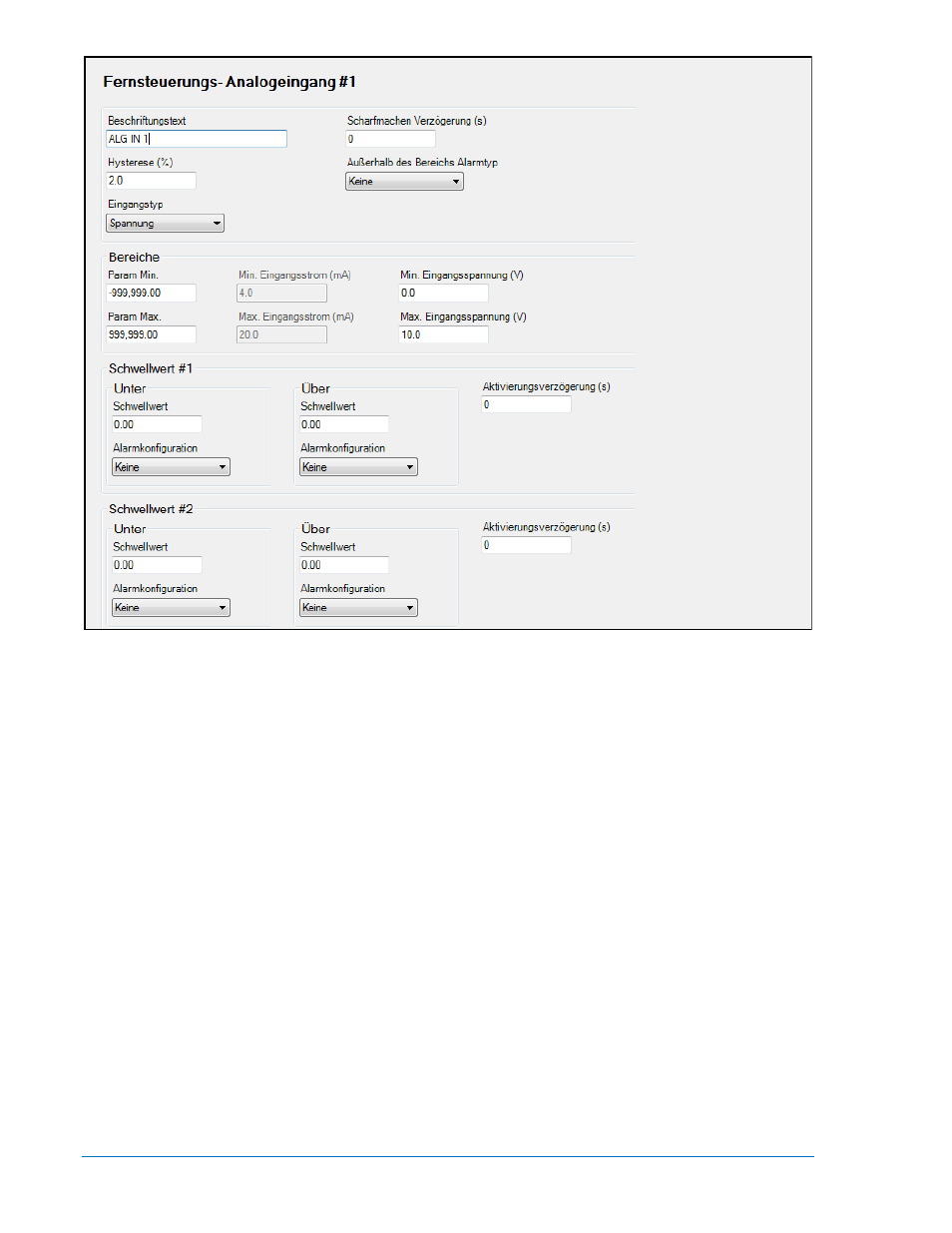

Abbildung 7-26. Einstellungs-Explorer, Programmierbare Eingänge, Fenster Externe Analogeingänge
Konfigurieren Sie die folgenden Parameter:
1. Beschriftungstext – Geben Sie eine zutreffende Beschreibung für die Verwendung des Eingangs ein.
Dieser Text wird in der BESTlogicPlus programmierbaren Logik neben dem Schwellwertstaus und
dem zugehörigen Alarm- und Voralarmstatus angezeigt sowie im Ereignisprotokoll, wenn einer der
Eingangschwellwerte als ein Alarm oder Voralarm konfiguriert wurde.
2. Hysterese (%) – Geben Sie einen Wert für die gewünschte Hysterese für die Schwellwerterkennung
an. Dies hilft dabei, unregelmäßige Erkennung von Schwellwerten zu vermeiden.
3. Eingangsart – Wählen Sie Spannung für einen 0-10 Vdc Eingang oder Strom für einen 4-20 mA
Stromeingang.
4. Scharfstellverzögerung – Die Scharfstellverzögerung ist die Wartezeit nach Motorstart, bevor die
Überwachung beginnt. Stellen Sie die Scharfstellverzögerung auf Null, wenn kontinuierliche
Überwachung gewünscht wird, auch wenn der Motor nicht läuft. Werte ungleich Null bestimmen, dass
der Eingang überwacht wird, nachdem die programmierte Zeit nach einem Motorstart abgelaufen ist.
5. Außerhalb des gültigen Bereichs Alarmtyp –Wenn der Analogeingang außerhalb seines
programmierten Bereiches liegt (wie dies durch die Einstellungen für Min und Max
Eingangsspannung oder -strom bestimmt wird), so wird eine Außerhalb Anzeige gemeldet. Ist Alarm
oder Voralarm gewählt, wird eine Meldung erzeugt. Ist Nur Status gewählt, steht der Status der
programmierbaren Logik von BESTlogicPlus zur Verfügung, es erfolgt aber keine Anzeige.
6. Parameter Minimum (Param Min) – Diese Einstellung legt den Wert fest, den der gemessene
Parameter annimmt, wenn der Analogeingang auf seinem programmierten Minimalpegel liegt. Fällt
der Analogeingang unter den programmierten Minimalpegel, wird der Parameter auf die Einstellung
für Parameter Minimum begrenzt. Der Wert für den unbearbeiteten Analogeingang zeigt jedoch
weiter die tatsächliche Spannung oder den tatsächlichen Strom an, der am Analogeingang gemessen
