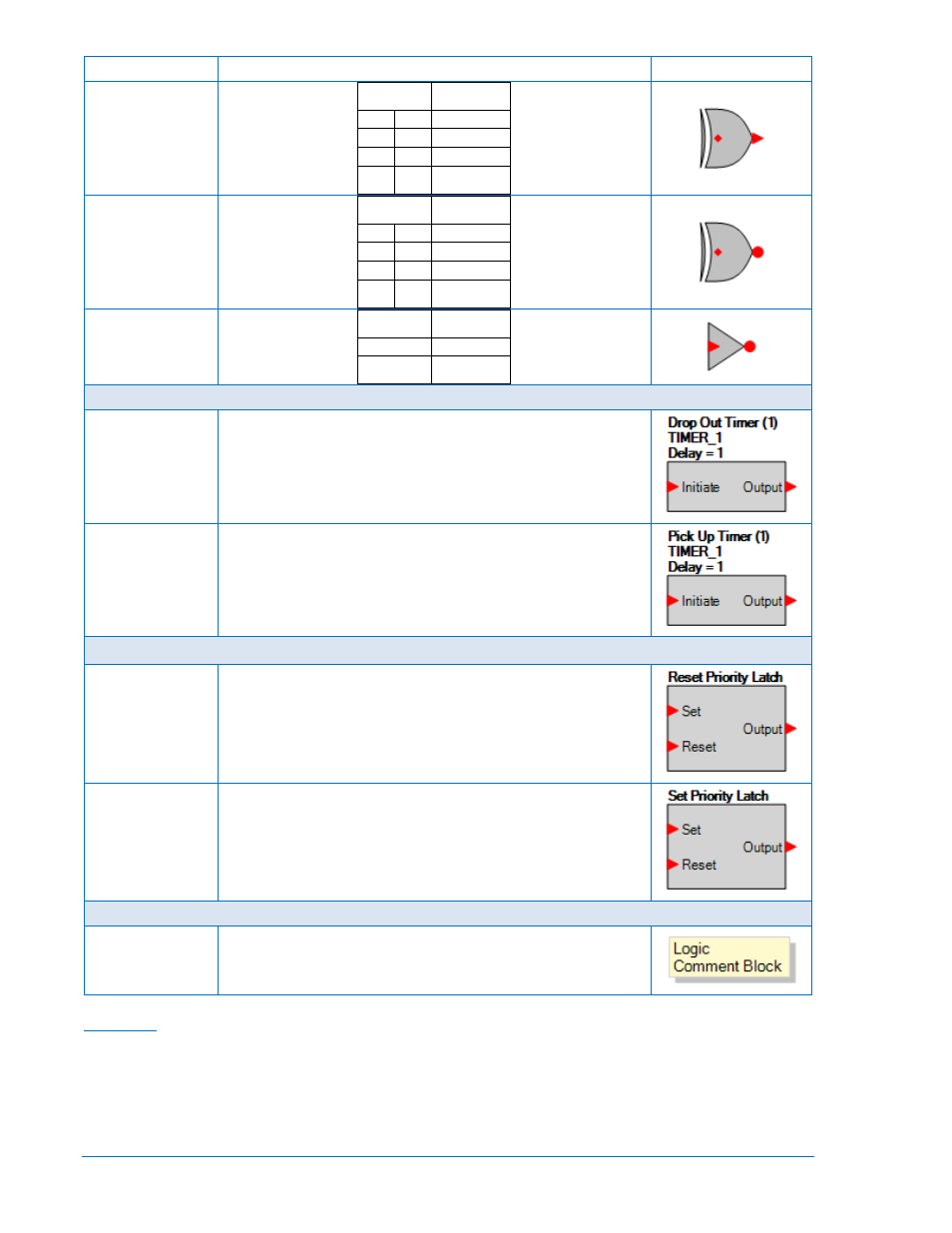

Name
Beschreibung
Symbol
XOR
Eingang Ausgang
0
0
0
0
1
1
1
0
1
1
1
0
XNOR
Eingang Ausgang
0
0
1
0
1
0
1
0
0
1
1
1
NOT (INVERTER)
Eingang Ausgang
0
1
1
0
Abgriff und Abfall Zeitgeber
Abfall Zeitgeber
Wird verwendet, um eine Verzögerung in der Logik einzustellen.
Konsultieren Sie für weitere Informationen den Abschnitt
Programmieren von BESTlogicPlus, Abgriff und Abfall Zeitgeber,
weiter unten in diesem Kapitel.
Abgriff Zeitgeber
Wird verwendet, um eine Verzögerung in der Logik einzustellen.
Konsultieren Sie für weitere Informationen den Abschnitt
Programmieren von BESTlogicPlus, Abgriff und Abfall Zeitgeber,
weiter unten in diesem Kapitel.
Verriegelungen (latch)
Verriegelung mit
Reset Priorität
Wenn der Set Eingang EIN ist und der Reset Eingang AUS ist,
geht die Verriegelung in den SET (EIN) Status. Wenn der Reset
Eingang EIN ist und der Set Eingang AUS ist, geht die
Verriegelung in den RESET (EIN) Status. Sind sowohl Set und
Reset zur gleichen Zeit EIN, geht eine Verriegelung mit Reset
Priorität in den RESET (AUS) Status.
Verriegelung mit
Set Priorität
Wenn der Set Eingang EIN ist und der Reset Eingang AUS ist,
geht die Verriegelung in den SET (EIN) Status. Wenn der Reset
Eingang EIN ist und der Set Eingang AUS ist, geht die
Verriegelung in den RESET (EIN) Status. Sind sowohl Set und
Reset zur gleichen Zeit EIN, geht eine Verriegelung mit Set
Priorität in den SET (EIN) Status.
Sonstige
Kommentarblock
Geben Sie Benutzerkommentare ein.
Elemente
Diese Gruppe beinhaltet Elemente für 27, 32, 40, 47, 51 59, 78, 81 und ROCOF. Sie enthält außerdem
Elemente für Generatorunterbrecher, Netzunterbrecher, AVR Erhöhen/Senken, Regler Erhöhen/Senken,
Logik Alarm, Logik Voralarm, Modem, konfigurierbare Elemente, AUTO Modus, AUS Modus, ARBEIT
Modus, Parallelbetrieb zum Netz, Arbeit unter Last, Motorlauf, ATS, Lauf blockieren, Test blockieren,
Vorstartausgang, Startausgang, Arbeitsausgang, Anforderung Abkühlstopp, Abkühlanforderung, Externe
Startverzögerung, Umgehung der Startverzögerung, Überbrückung Ersatzfrequenz, Überbrückung
