Programmierbare Ausgänge
Ist die Bauformnummer xxAxxxxxx, beinhalten die programmierbaren Ausgänge des DGC-2020 vier vom
Benutzer programmierbare Kontaktausgänge. Ist die Bauformnummer xxBxxxxxx, werden zwölf
Kontaktausgänge bereitgestellt. Mit einem optionalen CEM-2020 (Kontakterweiterungsmodul) stehen
zusätzliche 24 Kontaktausgänge zur Verfügung. Ein optionales CEM-2020H (Kontakterweiterungsmodul -
Hochstrom) bietet 18 Kontaktausgänge.
Kontaktausgänge
Um die Identifizierung der Kontaktausgänge zu vereinfachen, kann jedem der Kontaktausgänge ein
benutzerdefinierter Name
A zugewiesen werden.
Die Kontaktausgänge werden in ein programmierbares BESTLogicPlus Logikschema eingebunden,
indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für weitere
Informationen Kapitel 5, BESTLogicPlus Programmierbare Logik.

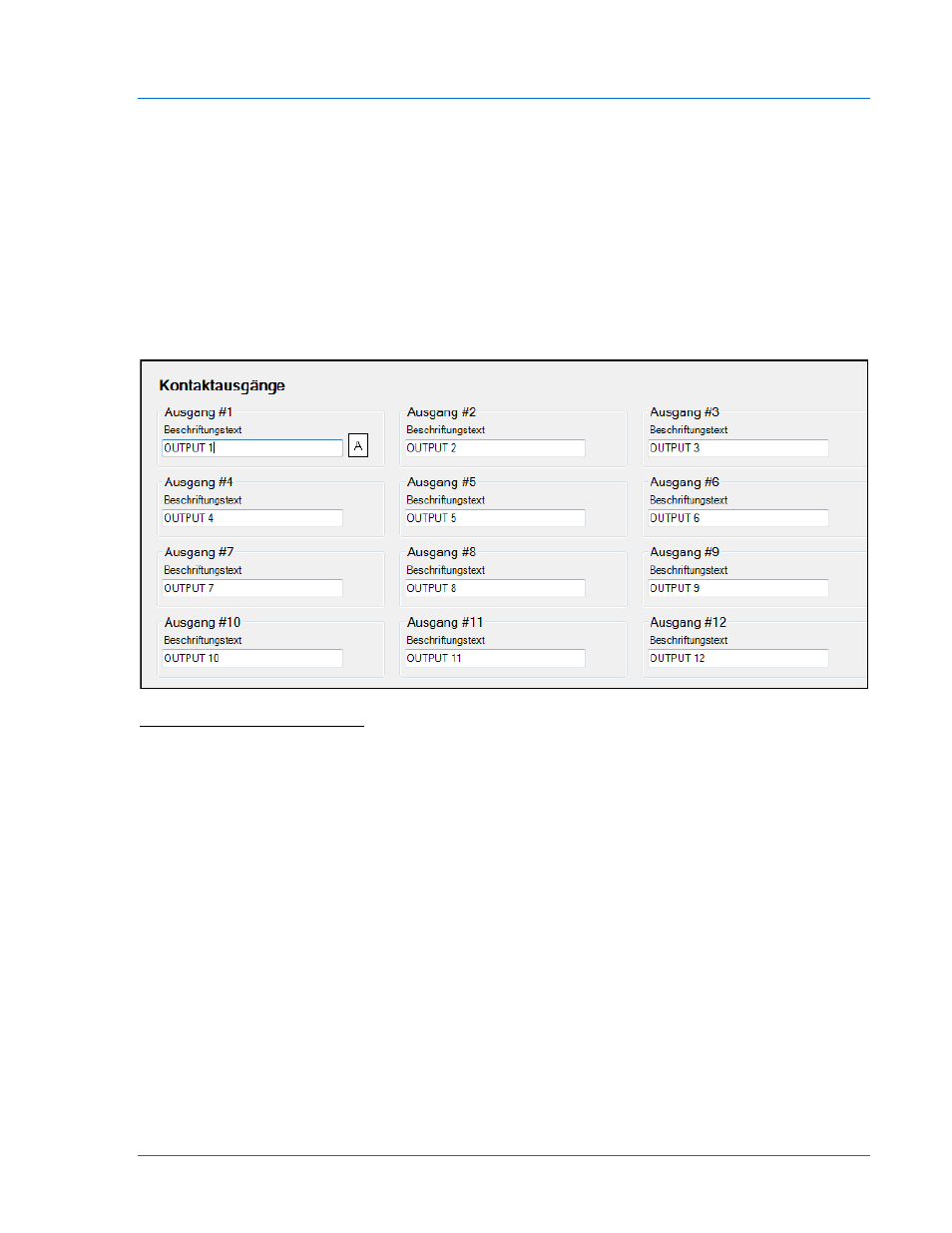

Das Fenster Kontaktausgänge von BESTCOMSPlus wird in Abbildung 4-41 dargestellt.
Abbildung 4-41. Kontaktausgänge
A Beschriftungstext: Eine alphanumerische Zeichenkette mit maximal 16 Zeichen.
Konfigurierbare Elemente
Konfigurierbare Elemente sind mit dem Logikschema als Ausgänge verknüpft. Die konfigurierbaren
Elemente werden in ein programmierbares BESTLogicPlus Logikschema eingebunden, indem sie in
BESTLogicPlus aus der Gruppe Elemente ausgewählt werden. Konsultieren Sie für weitere Informationen
Kapitel 5, BESTLogicPlus Programmierbare Logik. Jedes der acht Elemente kann unabhängig für die
Meldung eines Alarms oder Voralarms
A konfiguriert werden. Es kann eine vom Benutzer einstellbare
Zeitverzögerung B gesetzt werden, um die Erkennung eines Elements zu verzögern. Standardmäßig sind
alle Elemente so konfiguriert, dass sie keinen Alarm oder Voralarm auslösen. Damit die Elemente
einfacher identifiziert werden können, kann jedes Element mit einem benutzerdefinierten Namen
C
versehen werden. Werden sie für einen Alarm oder Voralarm verwendet, erscheint der benutzerdefinierte
Name in der Alarm- oder Voralarmmeldung und im Ereignisprotokoll des DGC-2020. Elemente können
immer erkannt
D werden oder nur dann, wenn der Motor läuft. Wenn "Kein" für die Alarmkonfiguration
ausgewählt wurde, steht der Status der konfigurierbaren Elemente dennoch der programmierbaren Logik
von BESTlogicPlus zur Verfügung. Der Status der konfigurierbaren Elemente kann als logischer Eingang
verwendet werden, um auf eine andere Logik im Programm einzuwirken - ähnlich den Logik Steuerrelais.
Zusätzlich dazu kann der Status des konfigurierbaren Elements dafür verwendet werden, Modem
Wählvorgänge zu generieren, die den benutzerdefinierten Namen auf mit Modems ausgestatteten
DGC-2020 anzeigen.
Das BESTCOMSPlus Fenster Konfigurierbare Elemente wird in Abbildung 4-42 dargestellt.
