Tabelle 6-4. Busspannungsabtastklemmen
Klemme
Beschreibung
76, 45 (BUS VA)
Phase A Busspannungsabtasteingang
78, 43 (BUS VB)
Phase B Busspannungsabtasteingang
80 (BUS VC)
Phase C Busspannungsabtasteingang
Analoge Motorsendereingänge
Es werden Eingänge für Öldruck-, Kraftstoffpegel- und Kühlmitteltemperatursender bereitgestellt.
Die Klemmen für Sendereingänge werden in Tabelle 6-5 aufgelistet.
Tabelle 6-5. Sendereingangsklemmen
Klemme
Beschreibung
8 (ÖL)
Öldrucksender Eingang
9 (KRAFTSTOFF)
Kraftstoffpegelsender Eingang
10 (KÜHLMITTEL)
Kühlmitteltemperatursender Eingang
11 (SENDER COM)
Sender Rückleiterklemme
Not-Stopp Eingang
Der Not-Stopp Eingang ist für die Verwendung mit einem Ruhekontaktschalter vorgesehen und erkennt
einen Not-Stopp Eingang, wenn die Verbindung zwischen Klemme 46 (NSTOP) und Masse getrennt wird.
Siehe Abbildung 6-3. Der Not-Stopp Schalter darf sich bis zu 22m (75 ft) vom DGC-2020 entfernt
befinden und dabei eine maximale Kabellänge von 45 m (150 ft) verwenden. Die Not-Stopp
Eingangsklemmen sind in Tabelle 6-6 aufgelistet. Klemme 47 wird nur in der unten beschriebenen
Optionalen Verkabelungsmethode verwendet.
Tabelle 6-6. Not-Stopp Eingangsklemmen.
Klemme
Beschreibung
46 (NSTOP)
Not-Stopp Kontakteingang
47 (NSTOP)

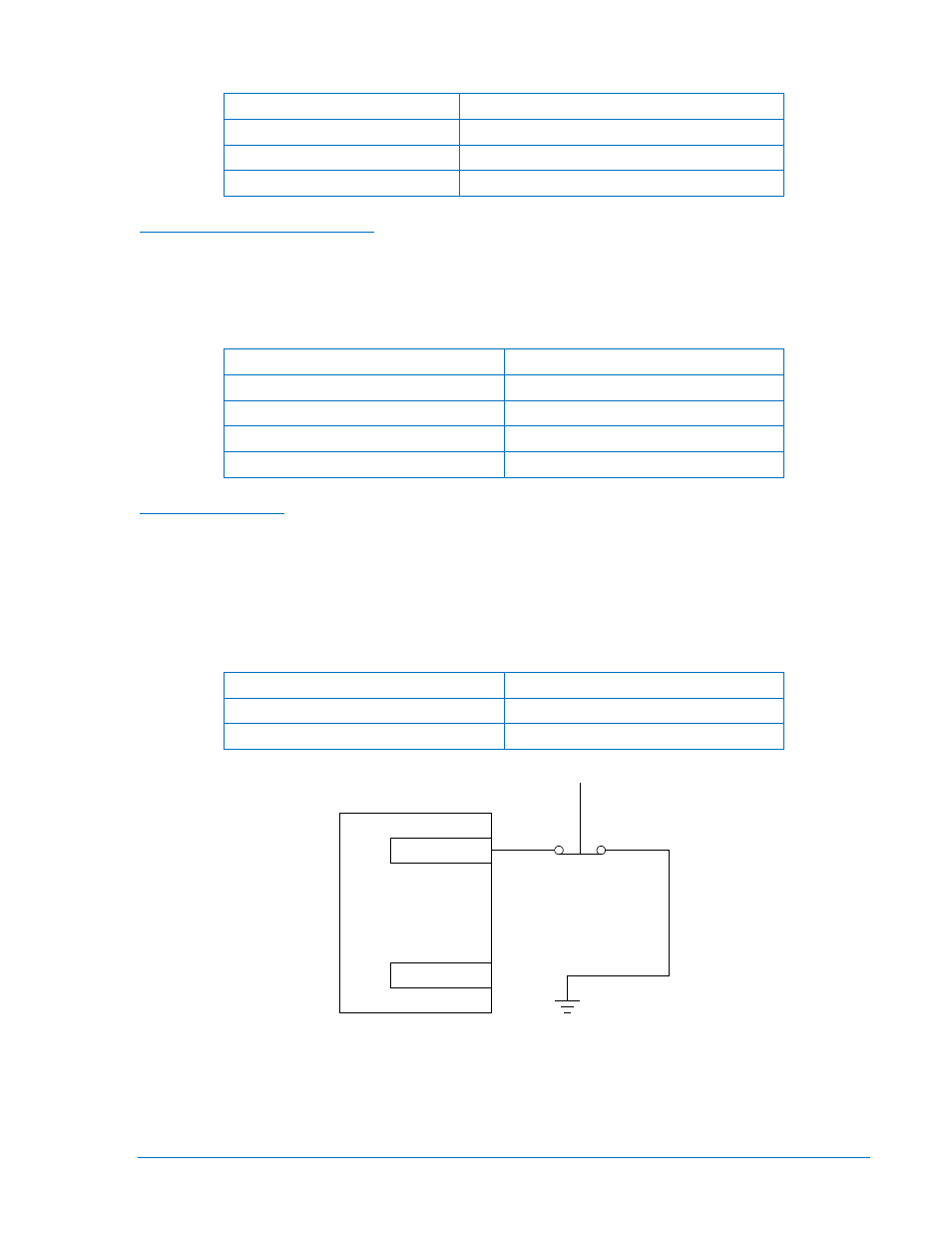

Abbildung 6-3. Not-Stopp Eingangsanschlüsse
DGC-2020
ESTOP (46)
ESTOP (47)
P0066-19
9400200990 Rev X
DGC-2020 Installation
6-5
