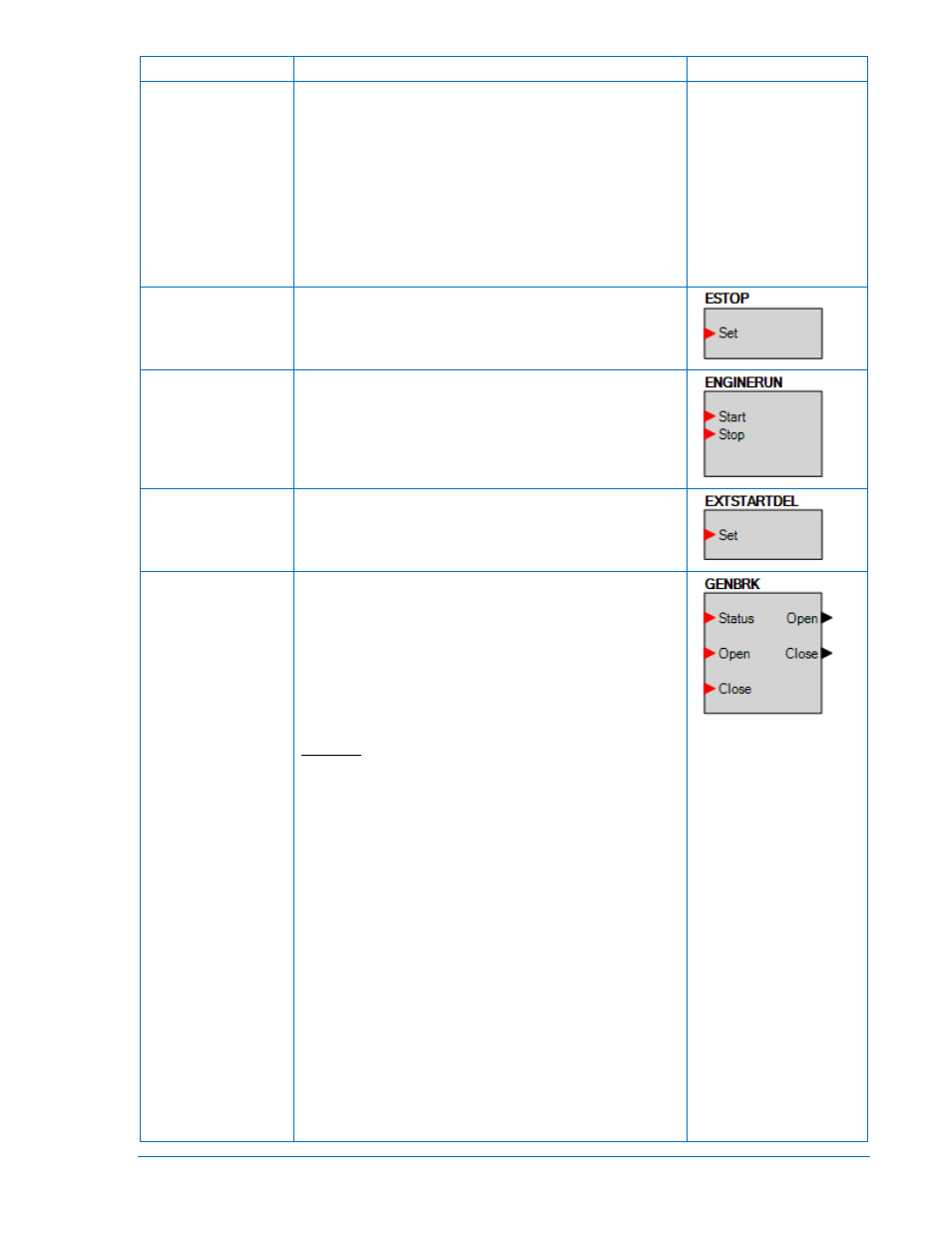

Name Beschreibung Symbol
liefert, wenn der Generator als stabil erachtet wird und der
Generatorstrom über einem Prozentwert des CT
Primärstromes liegt (normalerweise 3%). Die
Generatorstromanforderung für die Anzeige der
Lastlieferung kann umgangen werden, indem dieses
Element auf WAHR gesetzt wird. Dies ist für Testzwecke
von Nutzen oder in Fällen, wo der Generator Last auf einem
Strompegel liefert, der unterhalb dieser Anforderung liegt.
Ein Abkühlzyklus wird durchgeführt, wenn sich der DGC-
2020 im AUTO Modus befindet, anzeigt, dass er Last liefert
(unabhängig, ob ausgelöst durch die Logik oder den
Generatorstrom)und der ATS Eingang entfernt wird.
ESTOP Wenn dieses Element wahr ist, wird ein
Notabschaltungsalarm gemeldet und die Not-Stopp LED auf
dem RDP-110 leuchtet.
ENGINERUN Der Starteingang startet den Generator. Es wird keine Last
angelegt. Der Unterbrecher bleibt offen. Der Stopp Eingang
stoppt den Generator. Der DGC-2020 reagiert nur auf dieses
Logikelement, wenn er sich im AUTO Modus befindet.
EXTSTARTDEL Wenn der Set Eingang WAHR ist, während sich der DGC-
2020 im Vorstartzustand befindet, wird der DGC-2020 im
Vorstartzustand bleiben, bis der Set Eingang FALSCH ist.
GENBRK Dieses Element wird dazu verwendet, die Signale für das
Öffnen und Schließen des Unterbrechers vom DGC-2020
mit den physischen Ausgangskontakten für das Öffnen und
Schließen des Generatorunterbrechers zu verbinden und die
Rückmeldung über den Unterbrecherstatus einem
Kontakteingang zuzuweisen. Zusätzlich dazu können
Kontakteingänge so zugewiesen werden, dass Schalter
implementiert werden können, um manuell eine Anforderung
zum Öffnen und Schließen des Unterbrechers initiieren zu
können.
Eingänge
Status: Dieser Eingang ermöglicht es, einen
Kontakteingang zuzuweisen, der eine Rückmeldung über
den Unterbrecherstatus an den DGC-2020 liefert. Wenn der
Kontakteingang geschlossen ist, wird angezeigt, dass der
Unterbrecher geschlossen ist. Wenn der Kontakteingang
offen ist, wird angezeigt, dass der Unterbrecher offen ist.
Öffnen: Dieser Eingang ermöglicht es, einen
Kontakteingang zuzuweisen, der dazu verwendet werden
kann, eine manuelle Anforderung zum Öffnen des
Unterbrechers zu initiieren. Wird auf diesen Eingang ein
Schließimpuls angelegt, während sich der DGC-2020 im
ARBEIT oder AUTO Modus befindet, wird der Unterbrecher
öffnen.
Schließen: Dieser Eingang ermöglicht es, einen
Kontakteingang zuzuweisen, der dazu verwendet werden
kann, eine manuelle Anforderung zum Schließen des
Unterbrechers zu initiieren. Wird auf diesen Eingang ein
Impuls angelegt, während sich der DGC-2020 im AUTO
oder ARBEIT Modus befindet und der Generator stabil ist,
wird eine Schließanforderung initiiert. Wenn der Parameter
'Stromloser Bus Schließen aktivieren' WAHR ist und der Bus
stromlos ist, wird der Unterbrecher schließen. Ist der Bus
stabil, wird der DGC-2020 den Generator mit dem Bus
9400200990 Rev X DGC-2020 BESTlogic ™ Plus Programmierbare Logik 5-25
