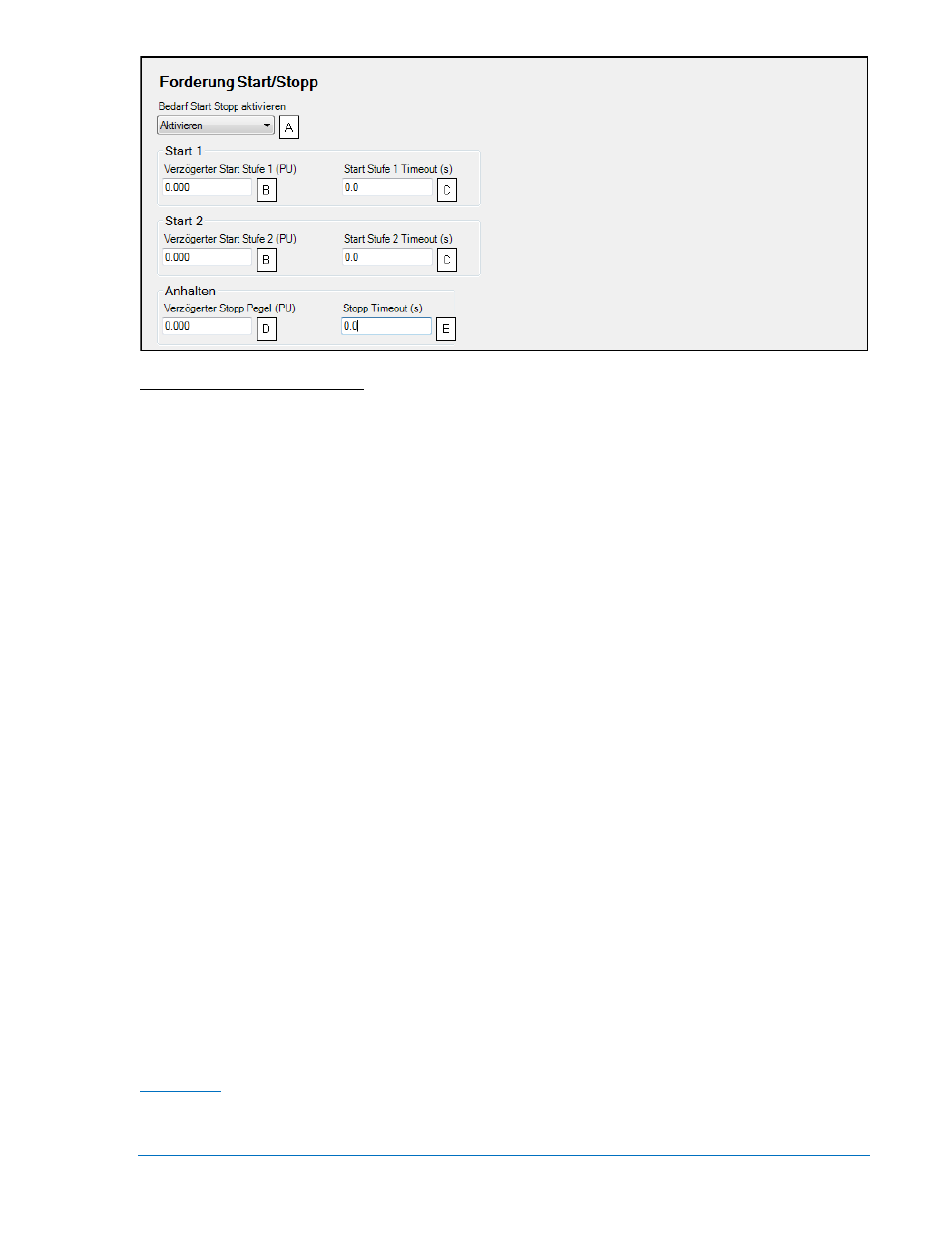

Abbildung 4-72. Bedarfsabhängiger Start/Stopp
A Bedarf Start Stopp aktivieren: Aktivieren oder deaktivieren.
B Verzögerter Start Stufe: Einstellbar von 0 bis 1 in Schritten von 0,001.
C Start Stufe Timeout: Einstellbar von 0 bis 600 s in Schritten von 0,1 s.
D Verzögerter Stopp Pegel: Einstellbar von 0 bis 1 in Schritten von 0,001.
E Stopp Timeout: Einstellbar von 0 bis 600 s in Schritten von 0,1 s.
Generatorsequenzierung
Die Aktivierung der Sequenzierung einer vernetzten Gruppe von Lastteilungseinheiten ermöglicht es
diesen Einheiten, die Last zu bewältigen, indem entsprechende Einheiten auf Grundlage eines Faktors
aus Lastbedarf und verfügbarer Kapazität gestartet bzw. gestoppt werden. Der Betriebsmodus
A wird zur
Bestimmung der Reihenfolge verwendet, in der jeder Generator in einer Gruppe zur Leistungsproduktion
des Systems nach einer bedarfsabhängigen Start/Stopp Anforderung beiträgt. Die Einstellung für die
maximale Startzeit
B bestimmt die Zeit, die nach einer Startanforderung gewartet wird, bevor die Funktion
für bedarfsabhängigen Start/Stopp den Start der Einheit mit der nächsten Priorität anfordern kann. Die
maximale Stopp Zeit
C bestimmt die Zeit, die nach einer bedarfsabhängigen Start/Stopp Anforderung
gewartet wird, bis die nächste Einheit auf eine bedarfsabhängige Start/Stopp Anforderung reagiert.
Jedes LSM-2020 behält seinen eigenen Start/Stopp Status in Bezug auf die Sequenzierung bei. Wenn an
einer der Einheiten eine Änderung des Generatorsequenzierungsmodus auftritt, wird diese Änderung an
alle angeschlossenen Einheiten weitergeleitet, die sich nicht in einem 'Deaktiviert' Modus befinden. Alle
Einheiten im Netzwerk werden durch das System über diesen Moduswechsel informiert. Eine Einheit
steht für Sequenzierung zur Verfügung, wenn sie sich im Auto Modus befindet und ihr
Sequenzierungsmodus nicht deaktiviert ist.
Wenn zwei oder mehr Einheiten den gleichen Parameter für die Sortierreihenfolge verwenden, wird die
Sequenz ID
D verwendet um zu bestimmen, welche Einheit Priorität hat. Ist beispielsweise der
Sequenzierungsmodus auf größte Größe zuerst eingestellt, und beides sind 100 kW Maschinen, erhält
die Einheit mit der niedrigeren Sequenz ID Priorität. Für den Fall, dass beide Einheiten die gleiche
Sequenz ID verwenden, erhält die Einheit mit der niedrigeren Einheits-ID (basierend auf der MAC
Adresse) Priorität.
Sollte eine Einheit nicht in Sequenz gehen, wird der nächste Generator in der Sequenz angefordert. Der
vorher ausgefallene Generator wird beim nächsten Sequenzzyklus wieder angefordert werden.
Durch Aktivierung von 'Abschalten letzte Maschine erlauben' E kann die letzte Maschine abgeschaltet
werden, wenn keine Last im System anliegt.
Das BESTCOMSPlus Fenster Generatorsequenzierung wird in Abbildung 4-116 dargestellt.
Die verfügbaren Sequenzierungsmodi werden in den folgenden Abschnitten definiert.
Deaktiviert
Dies ist der einzige Modus, der zusammen mit einem unterschiedlichen Modus in einem Netzwerksystem
existieren kann. Eine als Deaktiviert konfigurierte Einheit nimmt nicht am sequenzierten Starten und
Stoppen teil und reagiert nicht auf Start/Stopp Anforderungen.
