Generator CT Einstellungen
Die Einstellung für den Generator CT
E
legt den nominellen Primärseitenstrompegel (Generatorseite) am
Generatorstrom-Abtasttransformator fest. Der Sekundärseitenwert des Generator CT wird durch die
Bauformnummer
F
des Controllers bestimmt. Ein DGC-2020 mit einer Bauformnummer von 1xxxxxxxx
verwendet einen nominellen CT Sekundärseitennennwert von 1 Aac. Ein DGC-2020 mit einer
Bauformnummer von 5xxxxxxxx verwendet einen nominellen CT Sekundärseitennennwert von 5 Aac.
Die Einstellung für den Gen CT Skalierungsfaktor für niedrige Leitungsspannung
G
wird verwendet, um
automatisch die Einstellungen für den Gen CT Primärseitenstrom in Anwendungen anzupassen, die mehr
als eine Art von Genset Verbindungen verwenden könnten. Die Einstellung für den Skalierungsfaktor wird
verwendet, wenn der DGC-2020 einen Kontaktschluss an einem Kontakteingang erkennt, der für eine
Aktivierung der Skalierung der Einstellungen programmiert wurde. Der Wert der
Skalierungsfaktoreinstellungen dient als Multiplikator für die Gen CT Primärseitenstrom Einstellungen.
Empfängt der DGC-2020 beispielsweise einen Skalierungsfaktor-Kontakteingang, und die Einstellung für
den Skalierungsfaktor steht auf 2,000, so wird die Einstellung für den Gen CT Primärseitenstrom
verdoppelt (2,000 x Einstellung für Gen CT Primärseitenstrom).

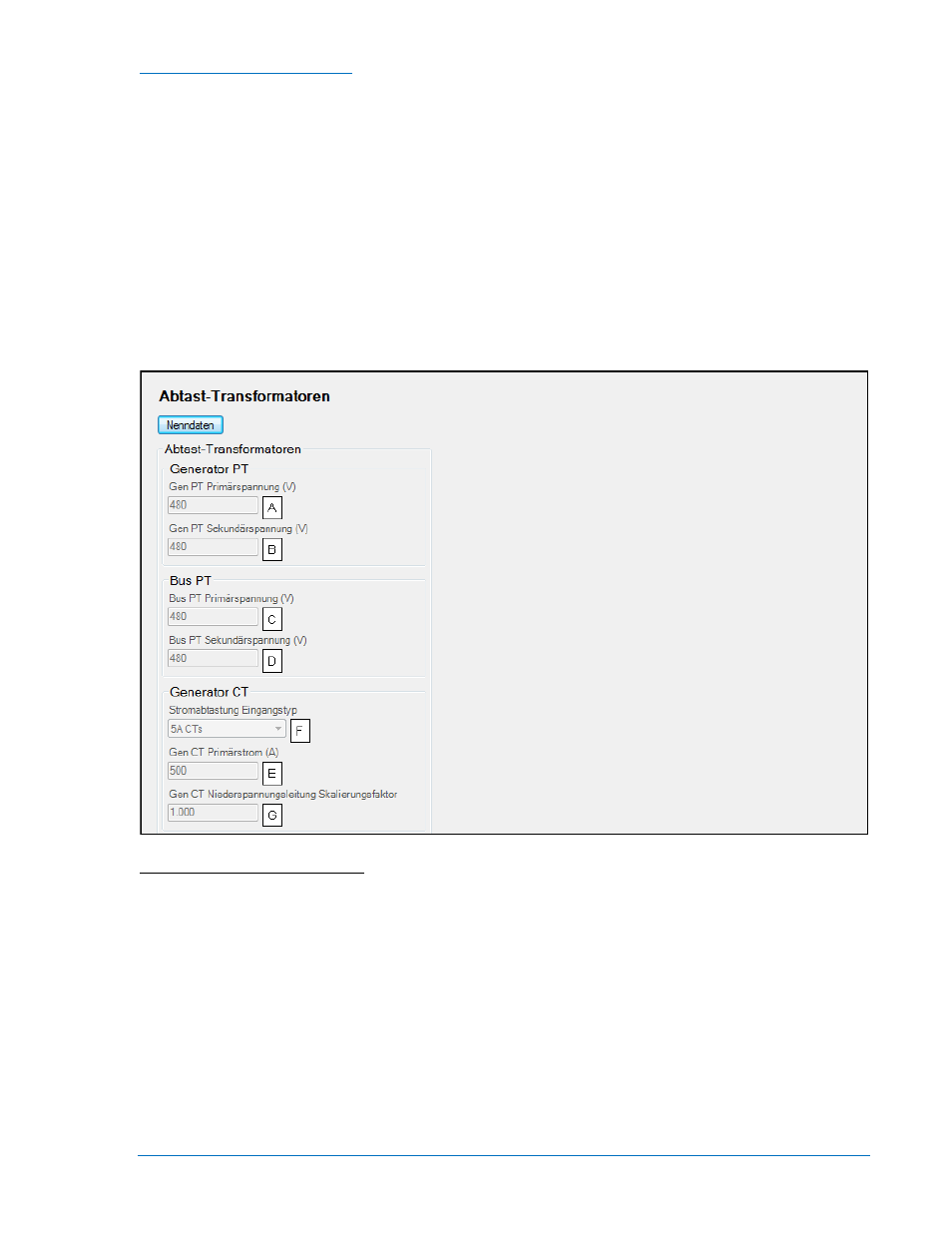

Das BESTCOMSPlus Fenster Abtasttransformatoren wird in Abbildung 4-31 gezeigt.
Abbildung 4-31. Abtasttransformatoren
A
Gen PT Primärspannung: Einstellbar von 1 bis 99.999 Vac in Schritten von 1Vac.
B
Gen PT Sekundärspannung: Einstellbar von 1 bis 480 Vac in Schritten von 1 Vac.
C
Bus PT Primärspannung: Einstellbar von 1 bis 99.999 Vac in Schritten von 1Vac.
D
Bus PT Sekundärspannung: Einstellbar von 1 bis 480 Vac in Schritten von 1 Vac.
E
Gen CT Primärstrom: Einstellbar von 1 bis 9.999 Aac in Schritten von 1 Aac.
F
Stromabtastung Eingangstyp: 5 A CT oder 1 A CT.
G
Gen CT Niedrige Leitungsspannung Skalierungsfaktor: Einstellbar von 0,001 bis 3
in Schritten von 0,001.
Relaissteuerung
Die standardmäßige Betriebseinstellung für die Start-
A
, Arbeits-
B
und Vorstartrelais
C
ist Vordefiniert oder
Standard. Jedes dieser Relais kann über eine Logik gesteuert werden, indem die Einstellung
