abgebrochen. Diese Zeit wird so eingestellt, dass ausreichend Zeit für die Synchronisierung
und das Schließen des Unterbrechers bleibt.
h. Gen Frequenz > Bus Frequenz – Aktivieren Sie bei Bedarf Gen Frequenz > Bus Frequenz.
Eine Aktivierung von Gen Frequenz > Bus Frequenz erzwingt, dass die kW aus dem
Generator geleitet werden, wenn der Unterbrecher geschlossen wird.
i.
Gen Spannung > Busspannung – Aktivieren Sie bei Bedarf Gen Spannung > Busspannung.
Eine Aktivierung von Gen Spannung > Busspannung stellt sicher, dass VAr aus dem
Generator hinaus fließen, wenn der Unterbrecher geschlossen wird.
8. Klicken Sie im Einstellungs-Explorer auf Vorspannungssteuerung Einstellungen, dann auf AVR
Vorspannungssteuerung Einstellungen. Wenn Sie nur den DGC-2020 verwenden, wählen Sie
Kontakt als Ausgangstyp für die Vorspannungssteuerung aus. Wählen Sie dann entweder
Kontinuierlich oder Proportional als Ausgangstyp für die Vorspannungssteuerung.
Verwenden Sie den DGC-2020 zusammen mit einem LSM-2020, können Sie Analog als
Ausgangstyp für die Vorspannungssteuerung auswählen. Wird dies ausgewählt, müssen Sie
außerdem die Verstärkungen und Schleifenverstärkungen der PID Controller für die Spannung
eingeben. Diese Einstellungen können so angepasst werden, dass die gewünschte Reaktion vom
Spannungsregler erreicht wird. Prozeduren zur Controllerabstimmung finden Sie in Anlage C,
Abstimmung PID Einstellungen. Siehe Abbildung 7-46.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > VORSPANNUNGSSTEUERUNG >
AVR VORSPANNUNGSSTEUERUNG

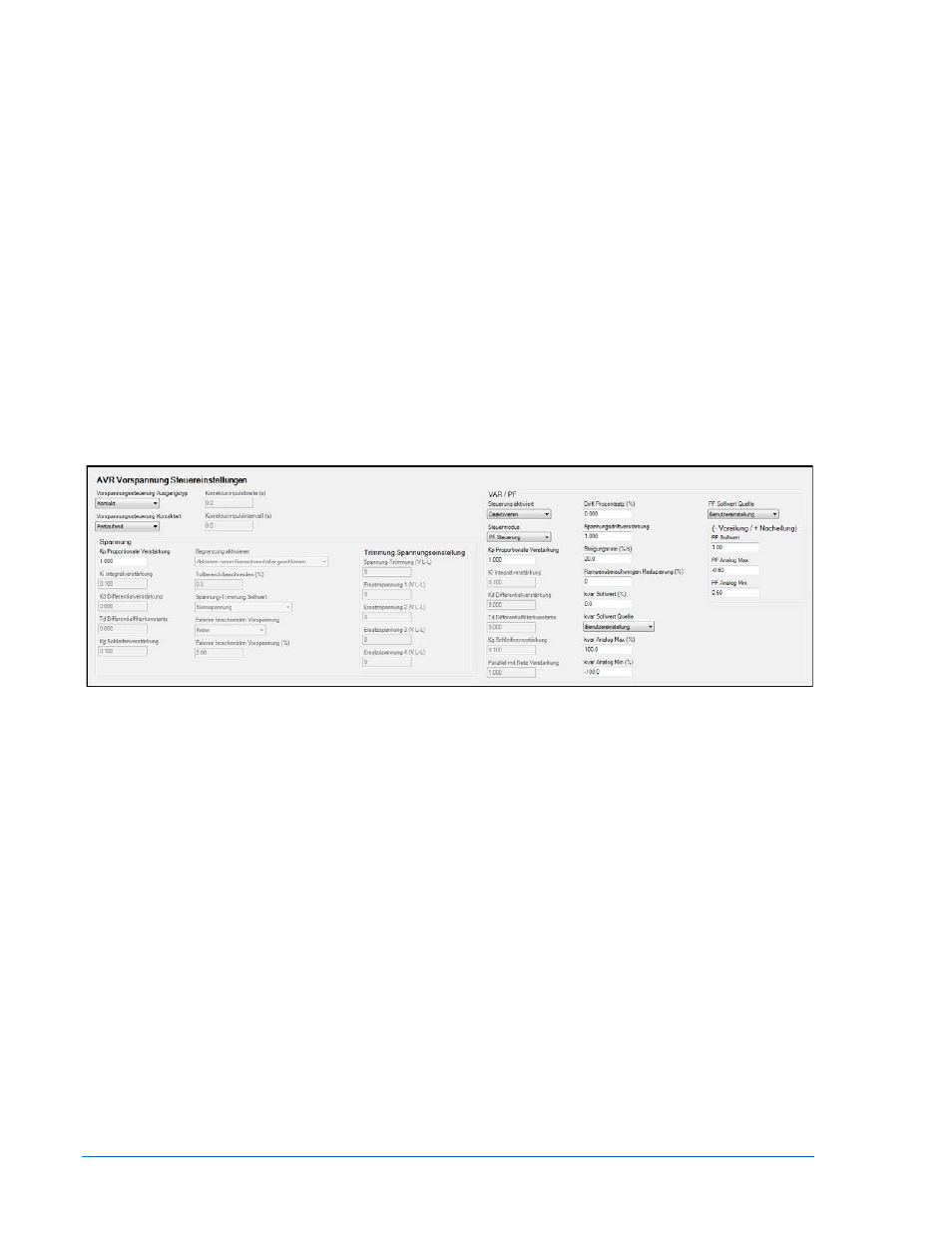

Abbildung 7-46. Einstellungs-Explorer, Einstellungen Vorspannungssteuerung, Fenster Einstellungen
AVR Vorspannungssteuerung
9. Klicken Sie als nächstes auf das Fenster Einstellungen Drehzahlregler Vorspannungssteuerung. Die
Parameter für die Drehzahlregler Vorspannungssteuerung sind ähnlich denen der AVR
Vorspannungssteuerung und werden auf ähnliche Weise eingestellt. Folgen Sie den gleichen
Schritten, wie für die Einrichtung der AVR Vorspannungssteuerung. Siehe Abbildung 7-47.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > VORSPANNUNGSSTEUERUNG > GOV
VORSPANNUNGSSTEUERUNG
