Methode 2, Lsm-2020, Governor – Basler Electric DGC-2020 Benutzerhandbuch
Seite 437: Dgc-2020, External device
Englisch
Deutsch
To System Load Share Line
Zur Lastteilungsleitung des Systems
Shield
Abschirmung
CAN H (High)
CAN H (High)
CAN L (Low)
CAN L (Low)
External Device
Externes Gerät
Analog Aux Input
Analoger Hilfseingang
Governor
Drehzahlregler
GND (Ground)
GND (Masse)
B+/– (Battery)
B+/– (Batterie)
LS’/–/+ (Load Share)
LS’/–/+ (Lastteilung)
GOV’/–/+ (Governor)
GOV’/–/+ (Drehzahlregler)
AVR’/–/+ (Automatic Voltage Regulator)
AVR’/–/+ (Automatischer Spannungsregler)
Ethernet
Ethernet

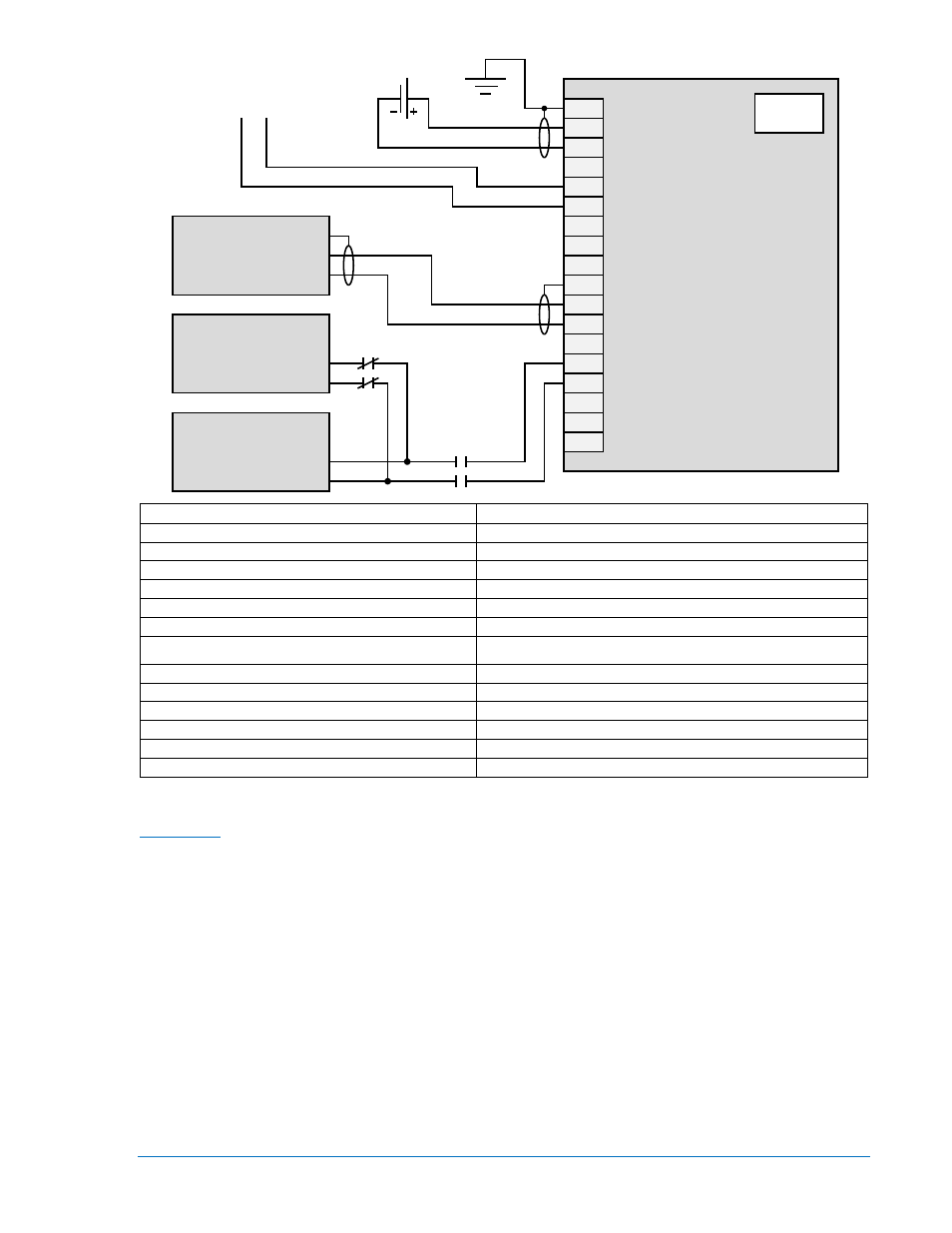

Abbildung 9-11. Externes Steuergerät mit einem DGC-2020 — LSM-2020 System, Methode 1
Methode 2
Es kann eine alternative Methode angewendet werden, um den DGC-2020 und ein externes Gerät zu
verbinden, um die Vorspannung des Drehzahlreglers anzusteuern, indem der Vorspannungsausgang des
LSM-2020 und der Vorspannungsausgang des externen Gerätes in Reihe geschaltet werden. Ist der
Ausgang des LSM-2020, wie in Abbildung 9-12 dargestellt, in Reihe mit dem Vorspannungsausgang des
externen Synchronisators geschaltet, wird beiden Geräten erlaubt, die Steuerung des
Vorspannungseinganges des Drehzahlreglers auszuführen.
Stellen Sie sicher, dass das LSM und das externe Gerät nie in eine Situation geraten, in der sie
gegeneinander arbeiten. Beide Geräte sollten nicht versuchen, gleichzeitig eine dynamische Steuerung
auszuführen. Ein externer Synchronisator sollte beispielsweise nur mit einem DGC-2020 verwendet
werden, der nicht über die Synchronisatorfunktion verfügt oder bei dem die Synchronisatorfunktion
deaktiviert ist.
Stellen Sie zusätzlich sicher, dass die Grenzwerte des analogen Spannungsbereiches der
Drehzahlregler- bzw. AVR Eingänge nicht überschritten werden. Ein Überschreiten dieser Grenzwerte
kann zu unerwünschter Arbeitsweise des Systems führen oder ein Gerät dazu zwingen, in einen
Fehlerzustand überzugehen.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-83
12 or
24 Vdc
To System Load
Share Line
External
Device
Analog
Aux
Output
+
-
-
+
Breaker B
Contact
Breaker A
Contact
94002009900 Rev X
DGC-2020 LSM-2020 (Lastteilungsmodul)
9-17
