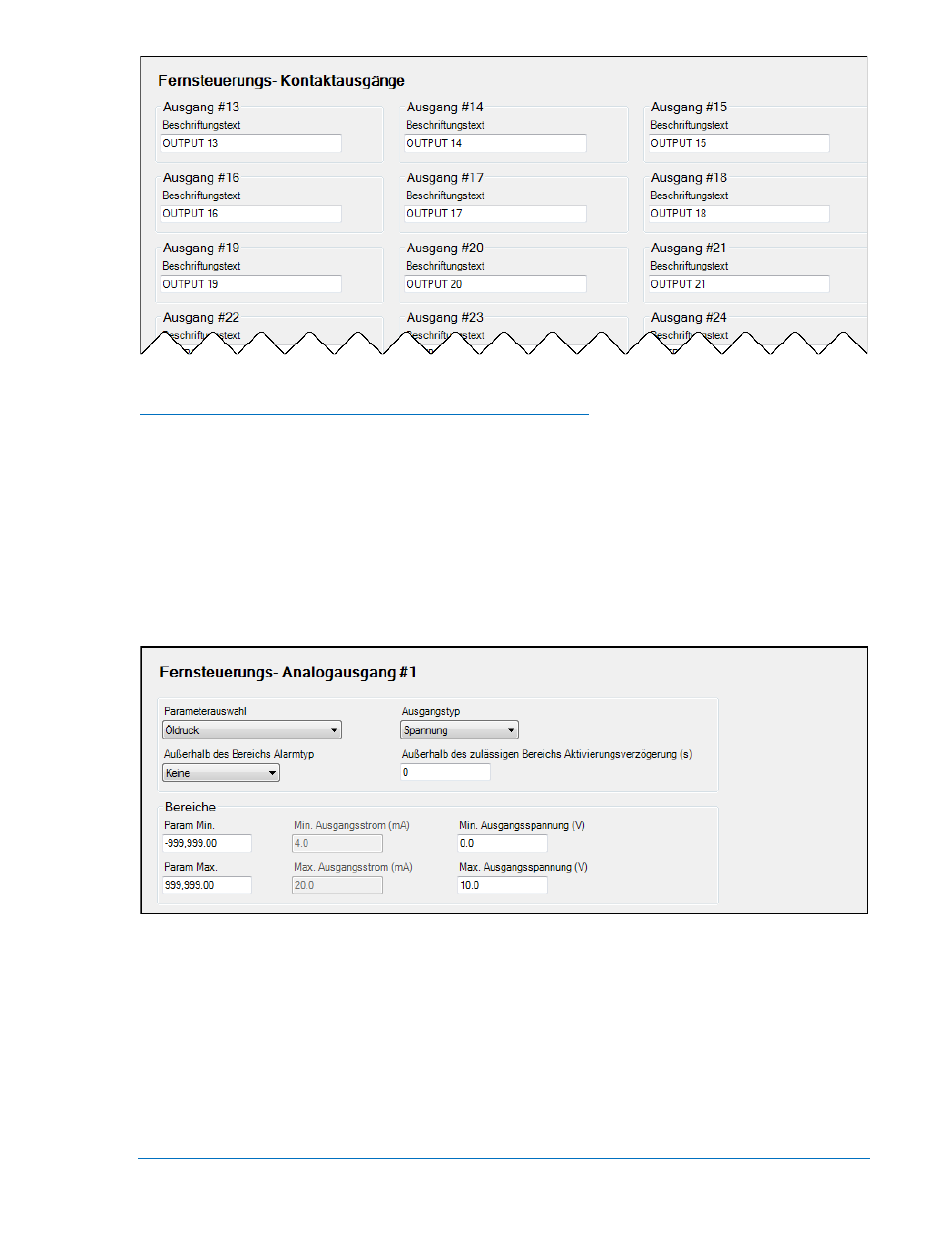

Abbildung 7-34. Einstellungs-Explorer, Programmierbare Ausgänge, Fenster Externe Kontaktausgänge
Konfiguration der externen Analogausgänge am AEM-2020
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > PROGRAMMIERBARE AUSGÄNGE >
ANALOGAUSGÄNGE
Es gibt vier externe Analogausgänge; jeder wird in einem eigenen Fenster in BESTCOMSPlus ®
konfiguriert. Die vom DGC-2020 gemessenen Parameter werden diesen Ausgängen zugeordnet und
diese können somit für die Ansteuerung von Messgeräten verwendet werden, oder sie können die
Analogeingänge von externen Geräten ansteuern. Die Bereiche für die gemessenen Parameter und den
Analogausgang werden so eingerichtet, dass wenn der gemessene Parameter am Minimum des
Parameterbereichs liegt, der Analogausgang am Minimum seines Ausgangsbereiches liegt.
Gleichermaßen ist der Analogausgang am Maximum seines Ausgangsbereiches, wenn der gemessene
Parameter am Maximum des Parameterbereiches ist. Die Parameter für den externen Analogausgang 1
werden in Abbildung 7-35 dargestellt.
Abbildung 7-35. Einstellungs-Explorer, Programmierbare Ausgänge, Fenster Externe Analogausgänge
Konfigurieren Sie die folgenden Parameter:
1. Parameterauswahl – Diese Einstellung bestimmt den gemessenen Parameter innerhalb des
DGC-2020 (z. B. Öldruck, Kühlmitteltemperatur usw.), der dafür verwendet wird, den Analogausgang
anzusteuern. Der Parameterbereich und der Ausgangsbereich werden so konfiguriert, dass der
Bereich des gemessenen Parameters auf den Bereich des Analogausganges skaliert wird. Somit ist
der Analogausgang am Minimum seines Ausgangsbereiches, wenn der gemessene Parameter am
Minimum des Parameterbereiches ist. Gleichermaßen ist der Analogausgang am Maximum seines
Ausgangsbereiches, wenn der gemessene Parameter am Maximum des Parameterbereiches ist.
2. Ausgangstyp – Wählen Sie Spannung oder Strom als Analogausgangstyp aus.
9400200990 Rev X DGC-2020 Einrichtung 7-31
