Navigationspfad vordere Schalttafel: EINSTELLUNGEN > UNTERBRECHERMANAGEMENT >
UNTERBRECHERHARDWARE

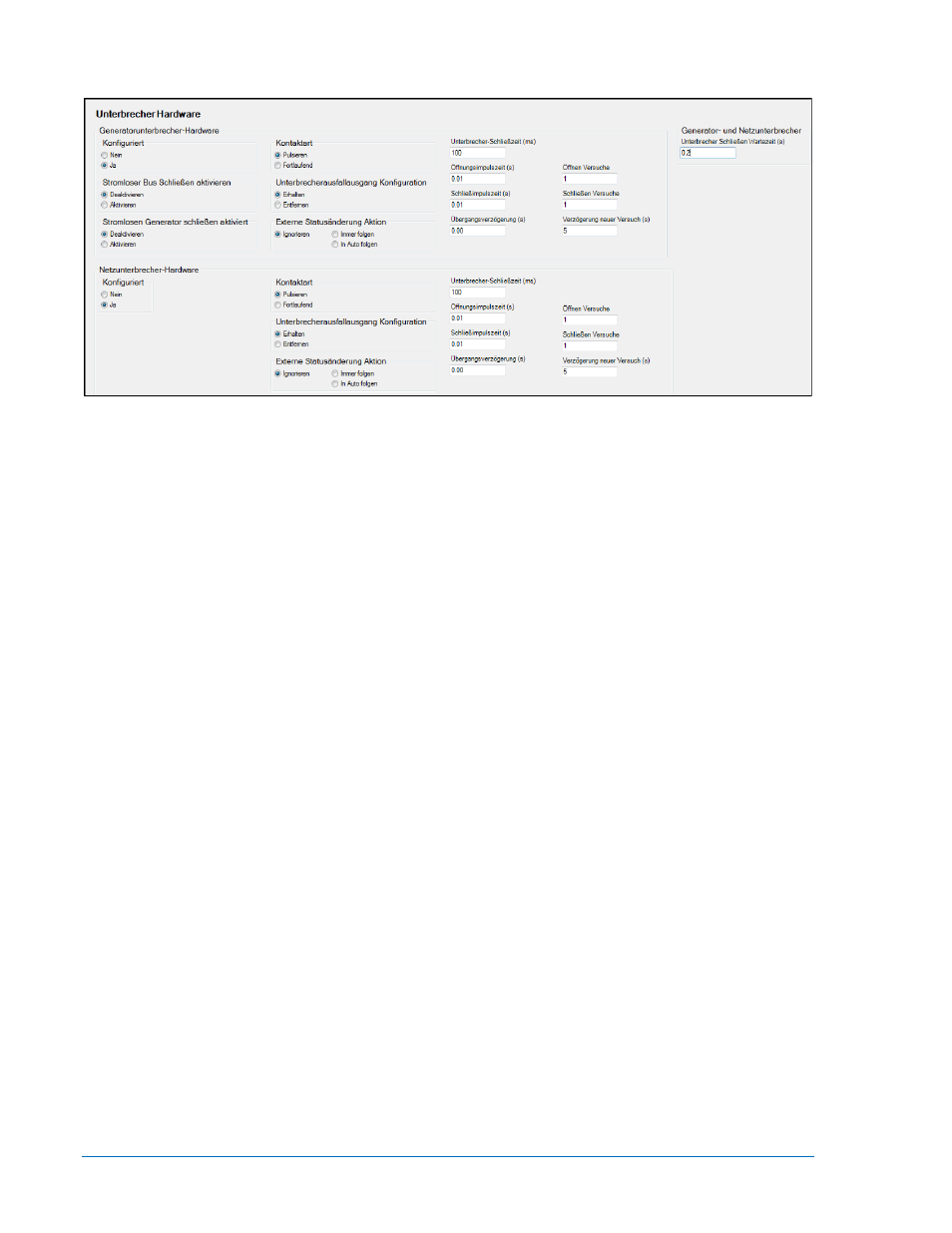

Abbildung 7-64. Einstellungs-Explorer, Unterbrechermanagement, Fenster Unterbrecherhardware
a. Konfigurieren Sie die Parameter für den Transfer bei Netzausfall BESTCOMSPlus unter
EINSTELLUNGS-EXPLORER > UNTERBRECHERMANAGEMENT > NETZAUSFALL. Siehe
Abbildung 7-65.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > UNTERBRECHERMANAGEMENT
> UNTERBRECHERHARDWARE > TRANSFER BEI NETZAUSFALL
i. Aktivieren Sie den Transfer bei Netzausfall
ii. Geben Sie die Verzögerungszeiten für den Transfer und den Rücktransfer an.
iii. Geben Sie die maximale Transferzeit ein. Dies ist der maximal erlaubte Zeitraum, in
dem der Transfer abgeschlossen sein muss. Wird diese Zeit überschritten, wird ein
Netzausfall Transfer Voralarm gemeldet.
iv. Konfigurieren Sie die Einstellung 'Netzausfall Transferart' für offene oder
geschlossene Übergänge. In offenen Übergangen ist der Generator nie direkt mit
dem Versorgungsnetz verbunden. In geschlossenen Übergängen, wenn die Last vom
Generator auf das Versorgungsnetz übertragen wird, wird der Generator mit dem
Versorgungsnetz synchronisiert, der Netzunterbrecher geschlossen und dann der
Generatorunterbrecher geöffnet, nachdem der Generator entlastet wurde oder wenn
die maximale Parallelzeit abgelaufen ist, je nachdem, was zuerst eintritt.
v. Stellen Sie die maximale Parallelzeit ein, wenn geschlossene Übergänge konfiguriert
werden. Dies ist die maximale Zeitdauer, für die der Generator parallel zum Netz
betrieben wird, wenn die Last vom Generator zurück auf die Versorgungsnetzleistung
übertragen wird.
vi. Stellen Sie die Einstellung für Gleichtaktüberwachung auf Aktiviert oder Deaktiviert,
wenn offene Übergänge ausgewählt wurden. Wenn dies aktiviert ist, initiiert der
DGC-2020 einen offenen Übergang der Last von der Generatorleistung zurück auf
die Versorgungsnetzleistung, wenn ein ausgerichteter Phasenwinkel zwischen dem
Generator und dem Versorgungsnetz Null Grad durchläuft. Dies kann bei bestimmten
Arten von Last weniger Störungen hervorrufen als ein Übergang bei zufälligen
Phasenwinkeln.
b. Unterbrecher Schließen Wartezeit(Siehe Abbildung 7-64) –Dies ist ein Zeitintervall, während
dessen erwartet wird, dass der Unterbrecher seinen Zustand von offen nach geschlossen
oder von geschlossen nach offen wechselt. Ändert er seinen Zustand während dieses
Zeitraumes nicht, wird entweder 'Gen Unterbrecher Schließen fehlgeschlagen' oder 'Gen
Unterbrecher Öffnen fehlgeschlagen' für ein Versagen des Generatorunterbrechers und /
oder 'Netzunterbrecher Schließen fehlgeschlagen' bzw. 'Netzunterbrecher Öffnen
fehlgeschlagen' für ein Versagen des Netzunterbrechers gemeldet.
c. Generatorunterbrecher (Siehe Abbildung 7-64)
i. Stellen Sie Stromloser Bus schließen auf Aktiviert.
