Wählen Sie einen Parameter A und wählen Sie den Ausgangstyp B . Wenn dies entsprechend aktiviert ist,
alarmiert ein 'Außerhalb des Bereichs' Alarm C den Benutzer über ein offenes oder beschädigtes
Analogausgangskabel. Die Einstellung für die 'Außerhalb des Bereichs' Aktivierungsverzögerung D
verzögert die Alarmmeldung.
Für den gewählten Ausgangstyp müssen Bereiche eingestellt werden. Param Min E entspricht dem min.
Ausgangsstrom F oder der min. Ausgangsspannung G und Param Max H entspricht dem max.
Ausgangsstrom I oder der max. Ausgangsspannung J .
Ein externer Analogausgang ist deaktiviert, wenn die Alarmkonfiguration auf "Kein" gesetzt wurde. Der
Status des externen Analogausgangs steht der programmierbaren Logik von BESTlogicPlus zur
Verfügung, wenn "Nur Status" ausgewählt wurde.
Die externen Analogausgänge werden in ein programmierbares BESTLogicPlus Logikschema
eingebunden, indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für
weitere Informationen Kapitel 5, BESTLogicPlus Programmierbare Logik.

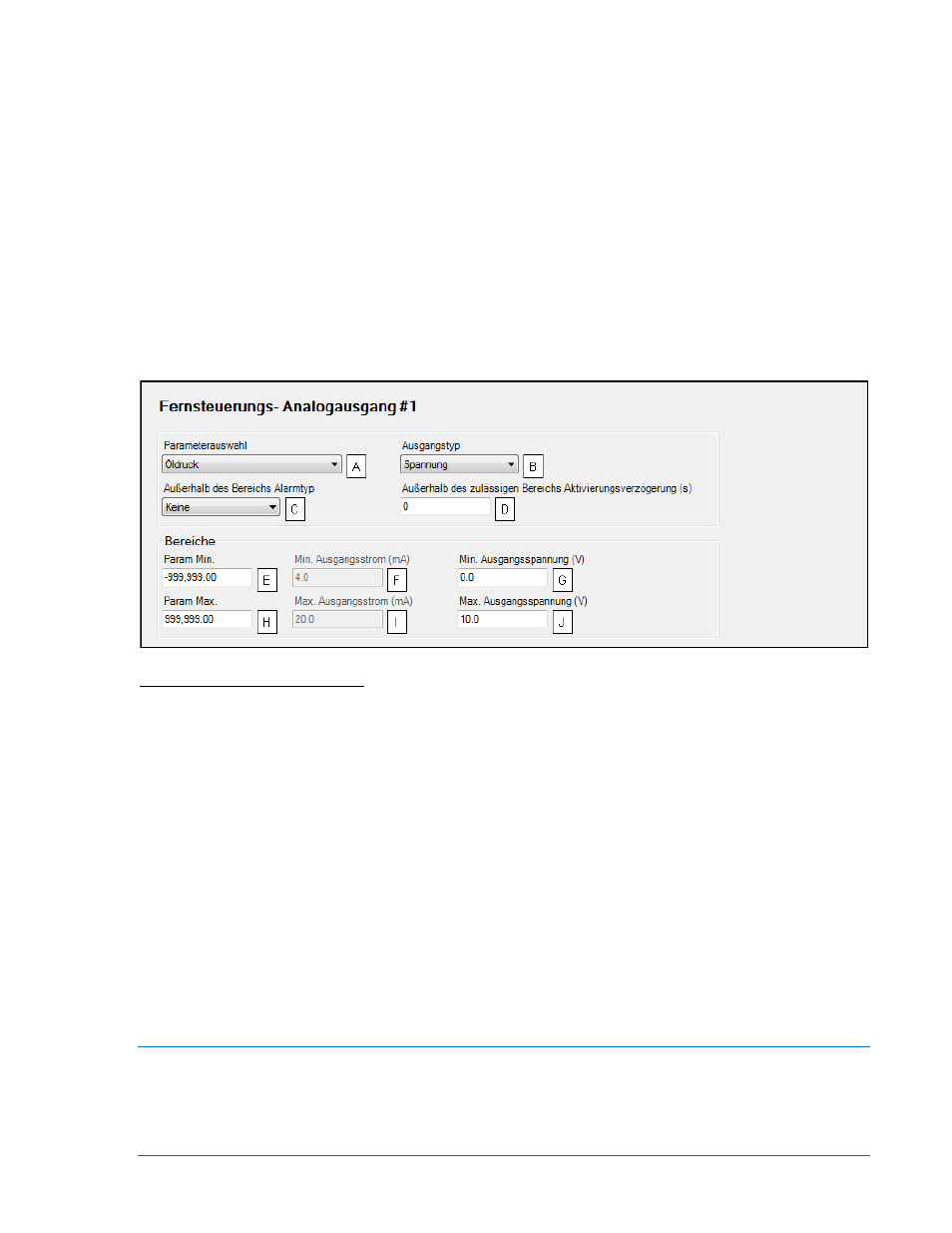

Das Fenster des Externen Analogausgangs Nr. 1 von BESTCOMSPlus wird in Abbildung 4-44
dargestellt.
Abbildung 4-44. Externer Analogausgang #1
A Parameterauswahl: Öldruck, Kühlmitteltemperatur, Batteriespannung, RPM, Kraftstoffpegel, Gen VAB,
Gen VBC, Gen VCA, Gen VAN, Gen VBN, Gen VCN, Bus Freq, Bus Volts, Gen Freq, Gen PF, Gen IA,
Gen IB, Gen IC, kW A, kW B, kW C, kW Gesamt, kVA A, kVA B, kVA C, kVA Gesamt, Analogeingang
1-8, RTD Eingang 1-8, Thermoelement Eingang 1-2, Kraftstofflieferdruck, kVAr A, kVAr B, kVAr C,
kVAr Gesamt, Einspritzer Messung Verteilerdruck, Kraftstoff Gesamtverbrauch, Kraftstofftemperatur,
Motoröltemperatur, Motor Intercooler Temperatur, Kühlmitteldruck, Kraftstoffverbrauch, Ladedruck,
Einlassventiltemperatur, Ladelufttemperatur, Motor prozentuale Last.
B Ausgangstyp: Spannung oder Strom.
C Außerhalb des Bereichs Alarmkonfiguration: Kein, Alarm, Voralarm oder Nur Status.
D Außerhalb des Bereichs Aktivierungsverzögerung: Einstellbar von 0 bis 300 s in Schritten von 1 s.
E Param Min.: -99.999,0 bis 99.999,0 Adc, in Schritten von 0,1.
F Min. Ausgangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
G Min. Ausgangsspannung: Einstellbar von 0 bis 10 V in Schritten von 0,1 V.
H Param Max.: –99.999,0 bis 99.999,0 Adc, in Schritten von 0,1.
I Max. Ausgangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
J Max. Ausgangsspannung: Einstellbar von 0 bis 10 V in Schritten von 0,1 V.
Konfigurierbarer Schutz
Der konfigurierbare Schutz kann verwendet werden, wenn die standardmäßig im DGC-2020 verfügbaren
Schutzfunktionen nicht den Anforderungen der Anwendung entsprechen. Es stehen acht konfigurierbare
Schutzelemente zur Verfügung. Damit die Elemente einfacher identifiziert werden können, kann jedes
Element mit einem benutzerdefinierten Namen
A versehen werden.
