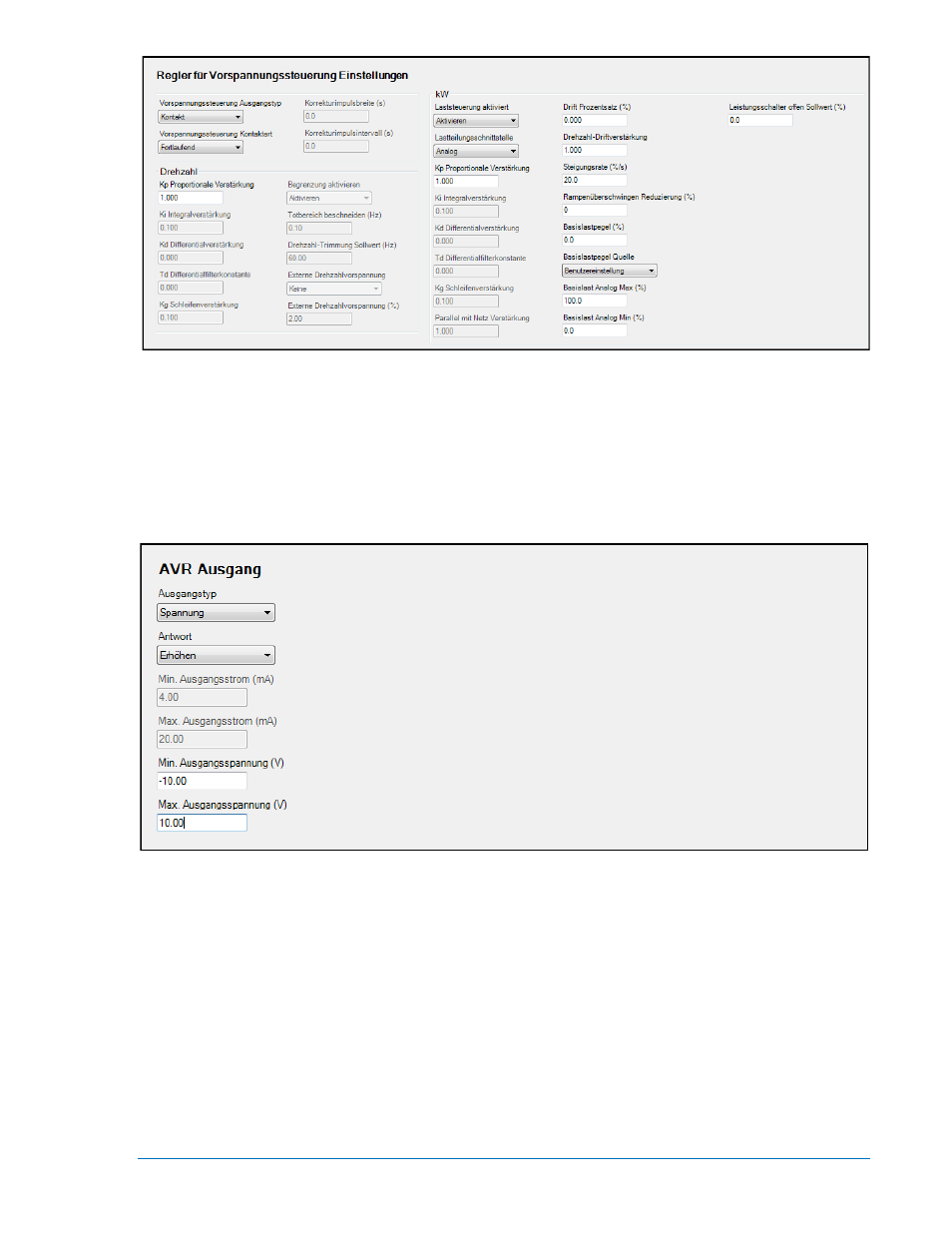

Abbildung 7-47. Einstellungs-Explorer, Einstellungen Vorspannungssteuerung, Fenster Einstellungen
Drehzahlregler Vorspannungssteuerung
10. Wenn Sie das LSM-2020 für die Steuerung des Spannungsreglers mit einem Analogsignal
verwenden, klicken Sie auf Mehrgeneratormanagement und dann auf AVR Ausgang. In diesem
Fenster müssen Sie die Parameter und Pegel für den Vorspannungsausgang so auswählen, wie dies
Ihr Spannungsregler erfordert. Siehe Abbildung 7-48.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN> MEHRGENERATORMANAGEMENT >
AVR ANALOGAUSGANG
Abbildung 7-48. Einstellungs-Explorer, Mehrgeneratormanagement, Fenster AVR Ausgang
Für jeden der folgenden Parameter sollten Einstellungen angegeben werden, sofern diese zutreffend
sind:
a. Ausgangstyp – Wählen Sie, ob das AVR Vorspannungssignal ein Spannungs- oder
Stromsignal sein soll.
b. Reaktion – Wählen Sie Erhöhen oder Verringern. Erhöhen sollte gewählt werden, wenn eine
Erhöhung der Ausgangsparameter zu einer Erhöhung der Generatorausgangsspannung
führt.
c. Min Ausgangsstrom (mA) und Max Ausgangsstrom (mA) – Wenn der Ausgangstyp Strom ist,
müssen diese Parameter konfiguriert werden. Stellen Sie den minimalen und den maximalen
Strom auf einen Bereich ein, der dem Vorspannungseingangsbereich des Spannungsreglers
entspricht. Der Wertebereich für diese Parameter beträgt 4 mA bis 20 mA.
