Basler Electric DGC-2020 - Handbuch (Seite 325)

Verbindungen zu AEM-2020, CEM-2020 und LSM-2020
Das AEM-2020 (Analogerweiterungsmodul), das CEM-2020 (Kontakterweiterungsmodul) und das
LSM-2020 (Lastteilungsmodul) sind optionale Module, die mit dem DGC-2020 installiert werden können.
Diese Module werden mit dem DGC-2020 über CANBus verbunden, daher bilden die CANBUS Klemmen
die einzigen gemeinsamen Verbindungen (Abbildung 6-17) zwischen dem DGC-2020, dem AEM-2020,
dem CEM-2020 und dem LSM-2020. Konsultieren Sie Kapitel 9, LSM-2020 (Lastteilungsmodul) für
unabhängige LSM-2020 Anschlüsse. Konsultieren Sie Kapitel 10, CEM-2020 (Kontakterweiterungsmodul)
für unabhängige CEM-2020 Anschlüsse. Konsultieren Sie Kapitel 11, AEM-2020
(Analogerweiterungsmodul) für unabhängige AEM-2020 Anschlüsse. Konsultieren Sie Anschlüsse,
CANbus Schnittstelle in diesem Kapitel für Informationen zu den CANbus Verbindungen des DGC-2020.

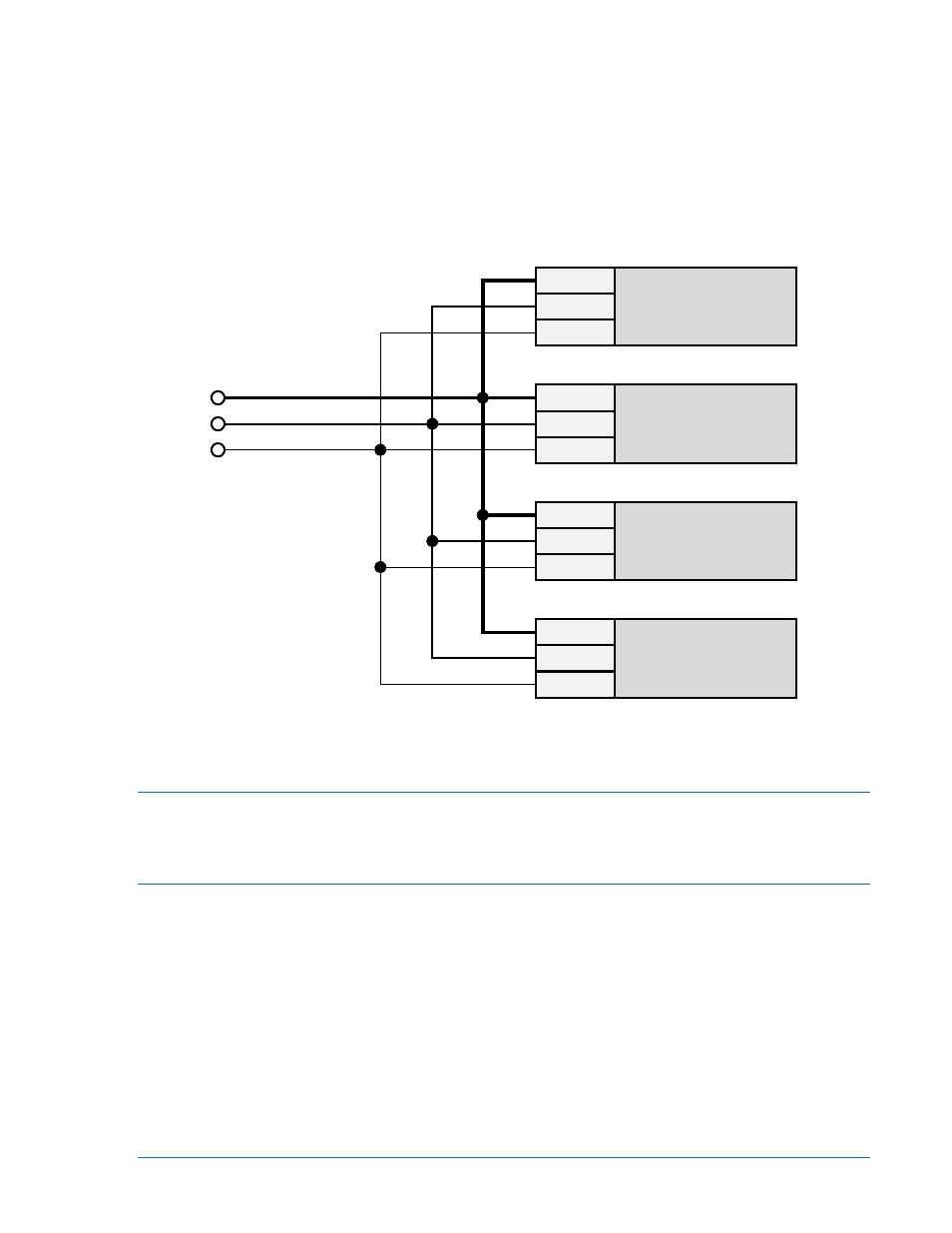

Abbildung 6-17. DGC-2020, AEM-2020, CEM-2020, LSM-2020 CANbus Anschlüsse
Installation für CE Systeme
Für CE konforme Systeme kann es erforderlich sein, die Abtastleitungen für Wechselspannung und
Wechselstrom separat von anderen Leitungen zu verlegen.
Installation in einer Salznebelumgebung
Wird der DGC-2020 in einer Salznebelumgebung installiert, so wird empfohlen, dass die Backup-Batterie
für die Echtzeituhr entnommen wird. Salznebel ist leitend und könnte die Batterie kurzschließen.
Informationen zum Entnehmen der Backup-Batterie für die Echtzeituhr finden Sie in Kapitel 8, Wartung
und Fehlerbeseitigung.
GND
CANH
CANL
LSM-2020
P0053-57
AEM-2020
DGC-2020
CANH
CANL
GND/SHIELD
CEM-2020
GND
CANH
CANL
GND
CANH
CANL
GND
CANH
CANL
9400200990 Rev X DGC-2020 Installation 6-29
