J Kraftstoffleckerkennung: Wählen Sie Eingang (Kein, 1-16), Alarmkonfiguration (Kein, Alarm, Voralarm),
Aktivierungsverzögerung (s) (0 bis 300 s in Schritten von 1) und Kontakterkennung (Immer oder Nur,
wenn der Motor läuft).
Externe LSM Eingänge
Ein optionales LSM-2020 (Lastteilungsmodul) stellt einen konfigurierbaren A Analogeingang zur
Verfügung, der als Sollwertquelle für VAr, PF oder kW Steuerung verwendet werden kann. Es werden
Einstellungen für min. und max. Eingangsspannung
B sowie min. und max. Eingangstrom C bereitgestellt.
Konsultieren Sie die Einstellungen für die Vorspannungssteuerung in diesem Kapitel für Informationen zur
Auswahl des LSM-2020 Eingangs als Sollwertquelle.
Die externen LSM Eingänge werden in ein programmierbares BESTLogicPlus Logikschema
eingebunden, indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für
weitere Informationen Kapitel 5, BESTLogicPlus Programmierbare Logik.

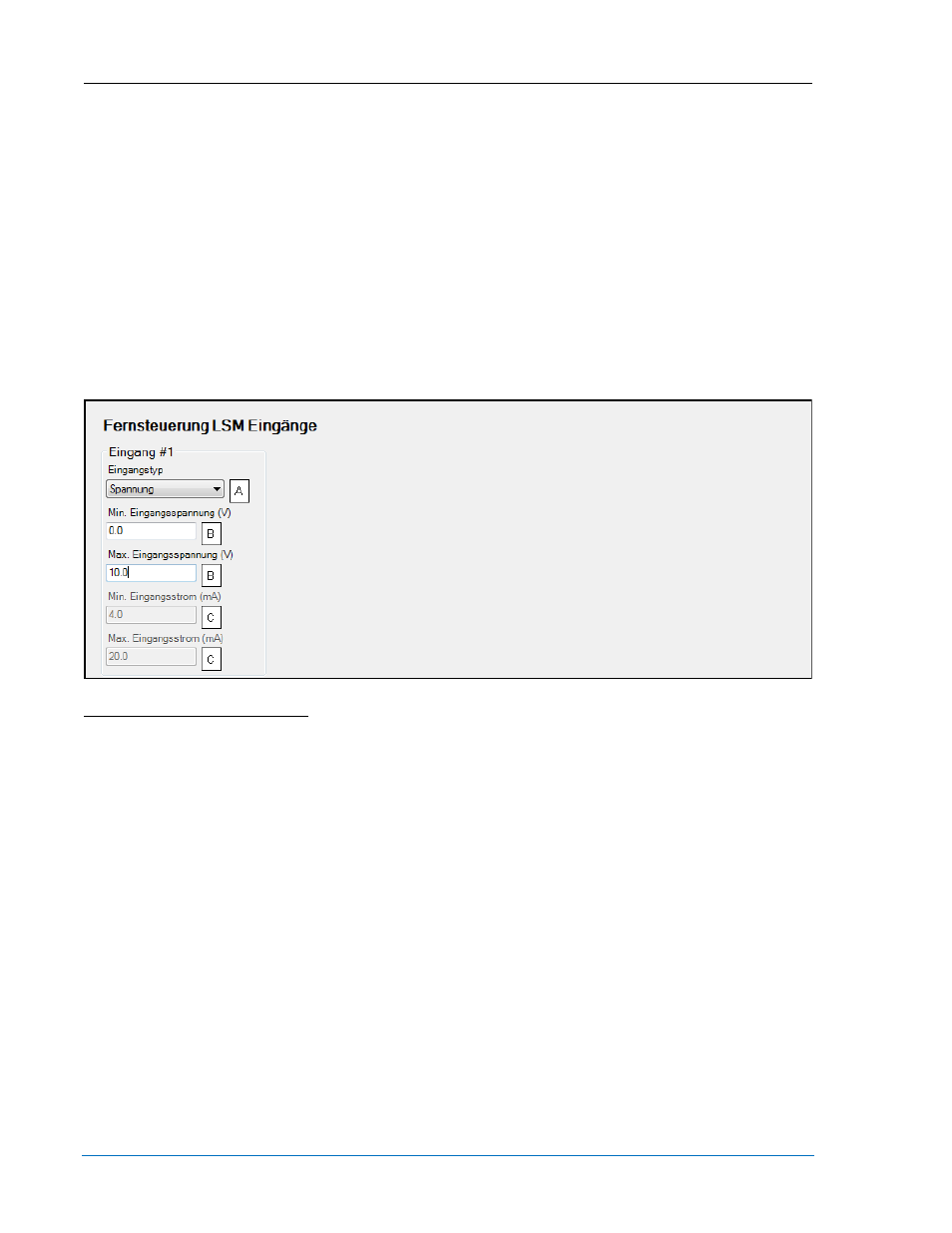

Das Fenster Externe LSM Eingänge von BESTCOMSPlus wird in Abbildung 4-36 dargestellt.
Abbildung 4-36. Externe LSM Eingänge
A Eingangstyp: Spannung oder Strom.
B Min. / Max. Eingangsspannung: Einstellbar von 0 bis 10 V in Schritten von 0,1 V.
C Min. / Max. Eingangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
Externe Kontakteingänge
Ein optionales CEM-2020 (Kontakterweiterungsmodul) stellt 10 Kontaktausgänge zur Verfügung. Jeder
der 10 Kontakteingänge kann unabhängig dafür konfiguriert werden, einen Alarm oder Voralarm
A zu
melden, wenn der Eingang einen Kontaktschluss feststellt. Es kann eine vom Benutzer einstellbare
Zeitverzögerung
B gesetzt werden, um die Erkennung eines Kontakteingangs zu verzögern.
Standardmäßig sind alle Eingänge so konfiguriert, dass sie keinen Alarm oder Voralarm auslösen.
Um die Identifizierung der Kontakteingänge zu vereinfachen, kann jedem Eingang ein benutzerdefinierter
Name
C zugewiesen werden.
Kontakte können immer erkannt D werden oder nur dann, wenn der Motor läuft.
Die externen Kontakteingänge werden in ein programmierbares BESTLogicPlus Logikschema
eingebunden, indem sie in BESTLogicPlus aus der E/A Gruppe ausgewählt werden. Konsultieren Sie für
weitere Informationen Kapitel 5, BESTLogicPlus Programmierbare Logik.
Wenn "Kein" für die Alarmkonfiguration ausgewählt wurde, steht der Status des externen
Kontakteingangs dennoch der programmierbaren Logik von BESTlogicPlus zur Verfügung.
Das Fenster Externe Kontakteingänge von BESTCOMSPlus wird in Abbildung 4-37 dargestellt.
4-50 DGC-2020 BESTCOMSPlus
® Software
9400200990 Rev X
