Geben Sie eine Beschriftung für den Namen ein, der auf dem Zeitgeber Logikblock erscheinen soll. Der
Wertebereich für die Zeitverzögerung ist 0 bis 250 Stunden in Schritten von einer Stunde, 0 bis 250
Minuten in Schritten von 1 Minute bzw. 0 bis 1. 800 Sekunden in Schritten von 0,1 Sekunden.
Öffnen Sie als nächstes das Register Komponenten im BESTlogicPlus Fenster und ziehen Sie einen
Zeitgeber auf das Programmraster. Klicken Sie mit rechts auf den Zeitgeber, den Sie verwenden wollen
und der vorher im Zweig Logikzeitgeber des Explorerbaums eingestellt wurde. Das Dialogfenster
Logikzeitgeber Eigenschaften wird angezeigt. Wählen Sie den Zeitgeber, den Sie verwenden wollen.
Die Genauigkeit des Zeitgebers beträgt
±15 Millisekunden.
Englisch
Deutsch
Initiate
Initiieren
Pickup Timer
Abgriff-Zeitgeber
Output
Ausgang
Dropout Timer
Abfall Zeitgeber

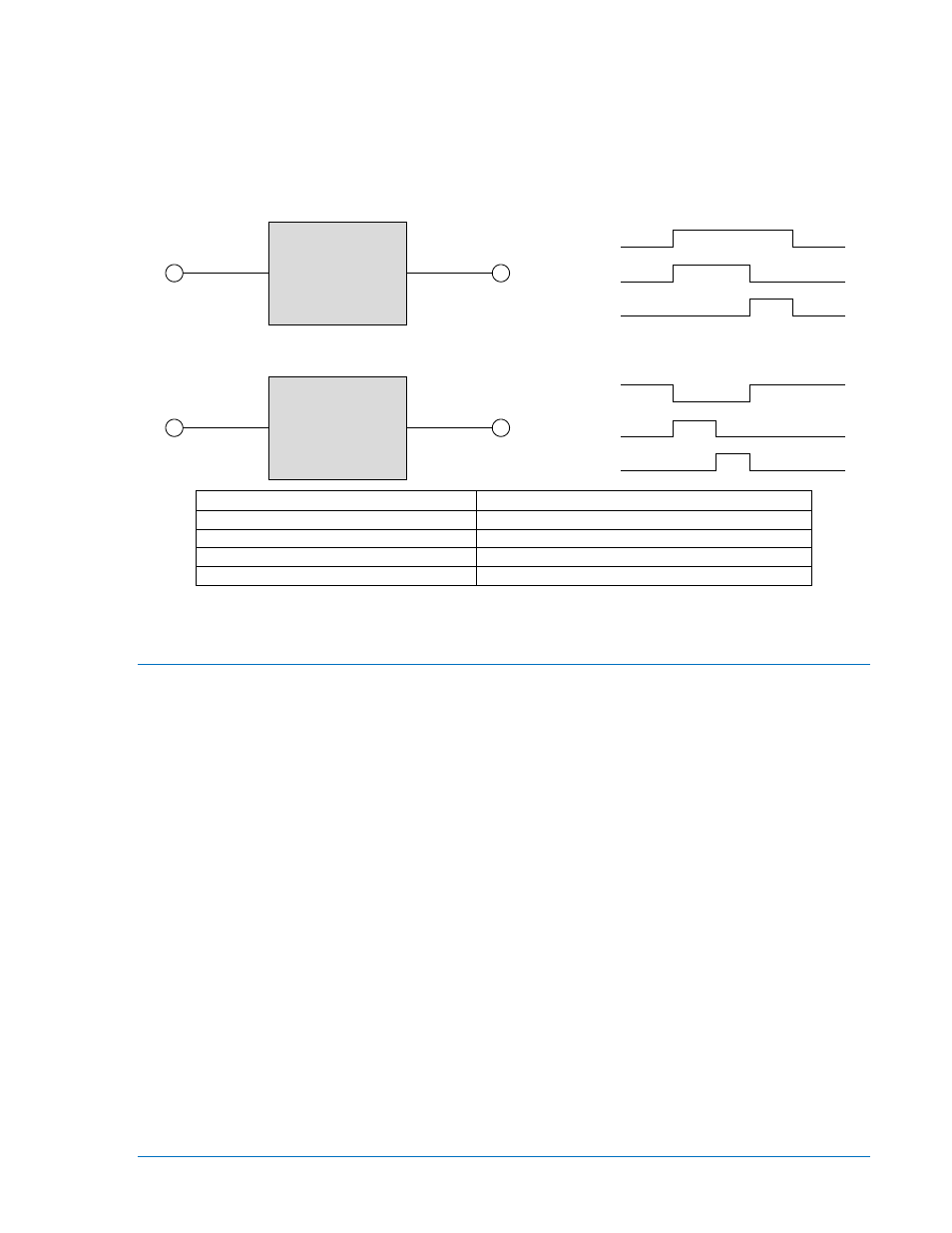

Abbildung 5-2. Abgriff- und Abfall Zeitgeber Logikblöcke
Offline Logiksimulator
Der Offline Logiksimulator ermöglicht es Ihnen, den Status verschiedener Logikelemente zu ändern, um
darzustellen, wie sich dieser Status durch das System bewegt. Bevor Sie den Logiksimulator starten,
müssen Sie die Speichern Schaltfläche in der Werkzeugleiste von BESTlogicPlus klicken, um die Logik
im Speicher zu sichern. Änderungen an der Logik (außer Änderungen des Status) werden deaktiviert,
wenn der Simulator aktiviert ist. Die Farben werden über Klick auf die Optionen Schaltfläche in der
Werkzeugleiste von BESTlogicPlus ausgewählt. Standardmäßig ist Logik 0 rot und Logik 1 grün.
Verwenden Sie die Maus und doppelklicken Sie auf ein Logikelement, um dessen Status zu ändern.
Abbildung 5-3 zeigt ein Beispiel des Offline Logiksimulators. Ausgang 1 ist Logik 0 (rot), wenn Schalter 1
Logik 0 (rot) ist und Fest 1 Logik 1 (grün) ist.
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
