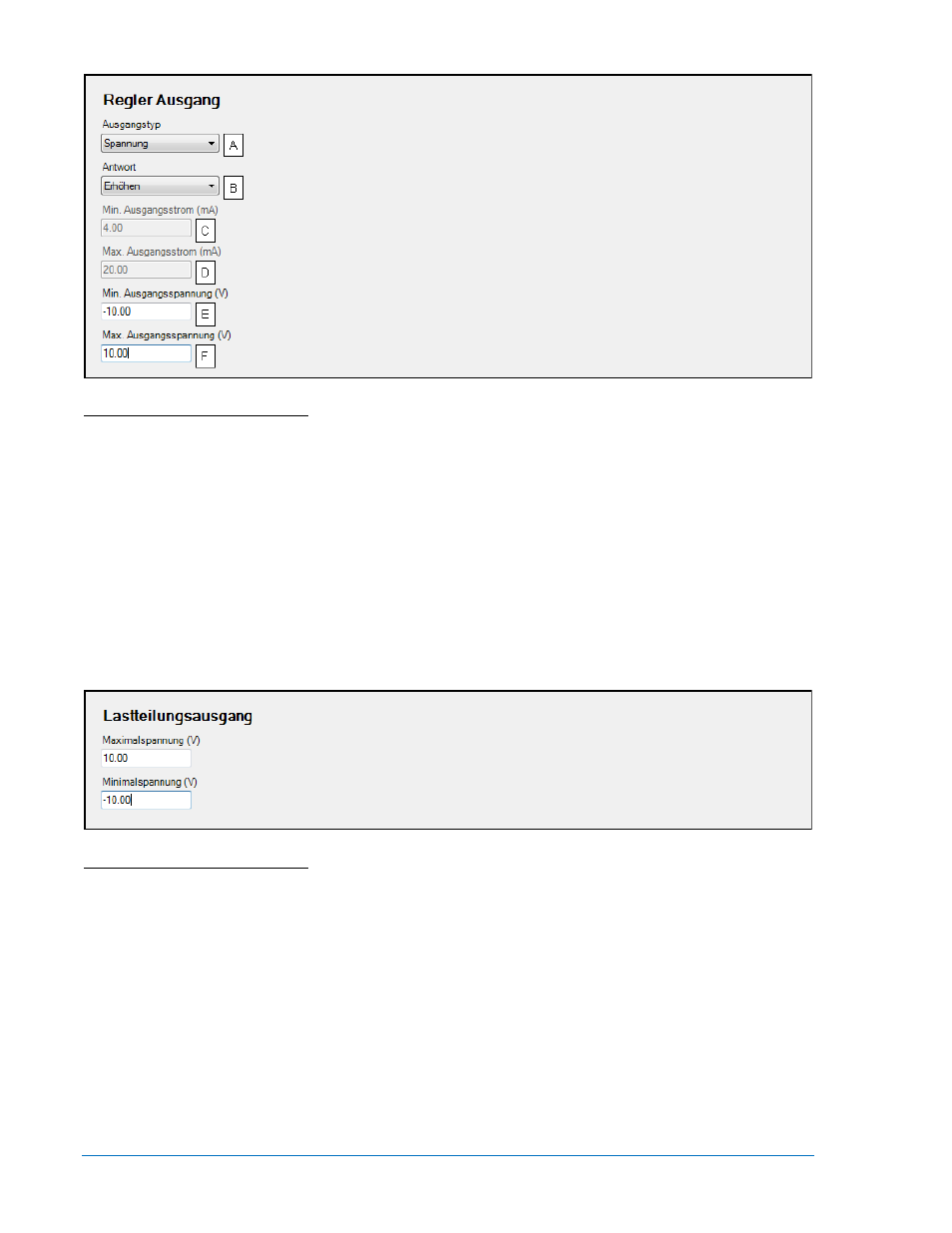

Abbildung 4-70. Drehzahlreglerausgang
A Ausgangstyp: Spannung oder Strom.
B Antwort: Erhöhen oder Verringern.
C Min. Ausgangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
D Max. Ausgangsstrom: Einstellbar von 4 bis 20 mA in Schritten von 0,1 mA.
E Min. Ausgangsspannung: Einstellbar von –10 bis +10 V in Schritten von 0,01 V.
F Max. Ausgangsspannung: Einstellbar von -10 bis +10 V in Schritten von 0,01 V.
Lastteilungsausgang
Der Generator verwendet den gemessenen Lastteilungsausgang, um den mittleren Per-Unit Lastpegel zu
berechnen und verwendet dies als Sollwert für seinen kW Regler. Es werden Einstellungen für
Maximalspannung
A und Minimalspannung bereitgestellt B .
Das Fenster Lastteilungsausgang von BESTCOMSPlus wird in Abbildung 4-71 dargestellt.
Abbildung 4-71. Lastteilungsausgang
A Max Spannung: Einstellbar von –10 bis +10 V in Schritten von 0,01 V.
B Min Spannung: Einstellbar von -10 bis +10 V in Schritten von 0,01 V.
Bedarfsabhängiger Start/Stopp
Wenn er aktiviert ist A , gibt der bedarfsabhängige Start/Stopp Start und Stopp Anforderungen auf der
Grundlage der Per-Unit Systemlast aus. Die Hauptfunktion des bedarfsabhängigen Start/Stopp ist es, das
Sequenzierungssteuersystem mit Start und Stopp Anforderungsinformationen zu versorgen. Die
Generatorsequenzierung muss aktiviert sein, damit der bedarfsabhängige Start/Stopp funktioniert. Liegt
die Systemlast über einem eingestellten Pegel
B , und die zugehörige Startpegel Zeitbeschränkung C ist
abgelaufen, wird eine entsprechende Startanforderung ausgegeben. Liegt die Systemlast unter dem
verzögerten Stopp-Pegel
D und die Stopp Zeitbeschränkung E ist abgelaufen, wird eine Stopp Anforderung
ausgegeben.
Das BESTCOMSPlus Fenster für bedarfsabhängigen Start/Stopp wird in Abbildung 4-72 gezeigt.
