Elemente und viele andere, für die Konfiguration des DGC-2020 vorgesehenen Funktionen
benutzerdefiniert anpassen.
Einrichtung der programmierbaren Ein- und Ausgänge des DGC-2020
Der DGC-2020 bietet gemeinsam mit dem CEM-2020 (Kontakterweiterungsmodul) und dem AEM-2020
(Analogerweiterungsmodul) eine Vielzahl von programmierbaren Eingangs- und Ausgangsmöglichkeiten.
Der DGC-2020 und das CEM-2020 beinhalten Kontakteingänge, die als Voralarme oder Alarme
konfiguriert werden können und die als Eingänge für die programmierbare Logik von BESTlogicPlus zur
Verfügung stehen. Sie beinhalten außerdem potentialfreie Relaisausgänge, die durch die
programmierbare Logik von BESTlogicPlus angesteuert werden.
Das AEM-2020 verfügt über acht Analogeingänge, acht Eingänge für ohmsche Temperaturfühler (RTD),
zwei Thermoelementeingänge und vier analoge Ausgänge. Jeder analoge Eingang kann für einen 4 bis
20 mA Stromeingang oder einen 0 bis 10 Vdc Spannungseingang konfiguriert werden, um Signale der am
häufigsten verwendeten industriellen Messwandler aufnehmen zu können; die RTD und Thermoelement
Eingänge sind für Temperaturmessung vorkonfiguriert.
Jeder analoge, RTD und/oder
Thermoelementeingang kann mit einem benutzerdefinierten Bereich und einer zuweisbaren Beschriftung
sowie bis zu vier Schwellwerten programmiert werden, um Schutzpläne zu implementieren oder der
programmierbaren Logik von BESTlogicPlus die Verwendung der gemessenen Parameter zu erlauben.
Dies ermöglicht verbesserten Schutz für Motor und Generator und den Schutz externer Geräte.
Die Analogausgänge können als 4 bis 20 mA Stromausgänge oder 0 bis 10 Vdc Spannungsausgänge
konfiguriert werden. Jeder Ausgang kann im DGC-2020 gemessenen Parametern zugewiesen werden,
um Messansteuerungsfunktionen zu realisieren, oder um Signale für die Analogeingänge anderer Geräte
zur Verfügung zu stellen.
Die folgenden Abschnitte liefern Ihnen Anleitungen im Bezug auf die Konfiguration und die Einrichtung
jeder Art von programmierbaren Ein- und Ausgängen sowie Anweisungen zur Aktivierung der
Erweiterungsmodule.
LSM-2020, CEM-2020 und AEM-2020 aktivieren
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > SYSTEMPARAMETER > EINRICHTUNG
EXTERNE MODULE
Die Parameter für externe Eingänge und externe Ausgänge sind in BESTCOMSPlus® so lange
deaktiviert und können nicht konfiguriert werden, bis das entsprechende Modul aktiviert wurde. Daher
müssen die an den DGC-2020 angeschlossenen Module aktiviert werden, bevor die entsprechenden
Parameter geändert werden können. Siehe Abbildung 7-21.

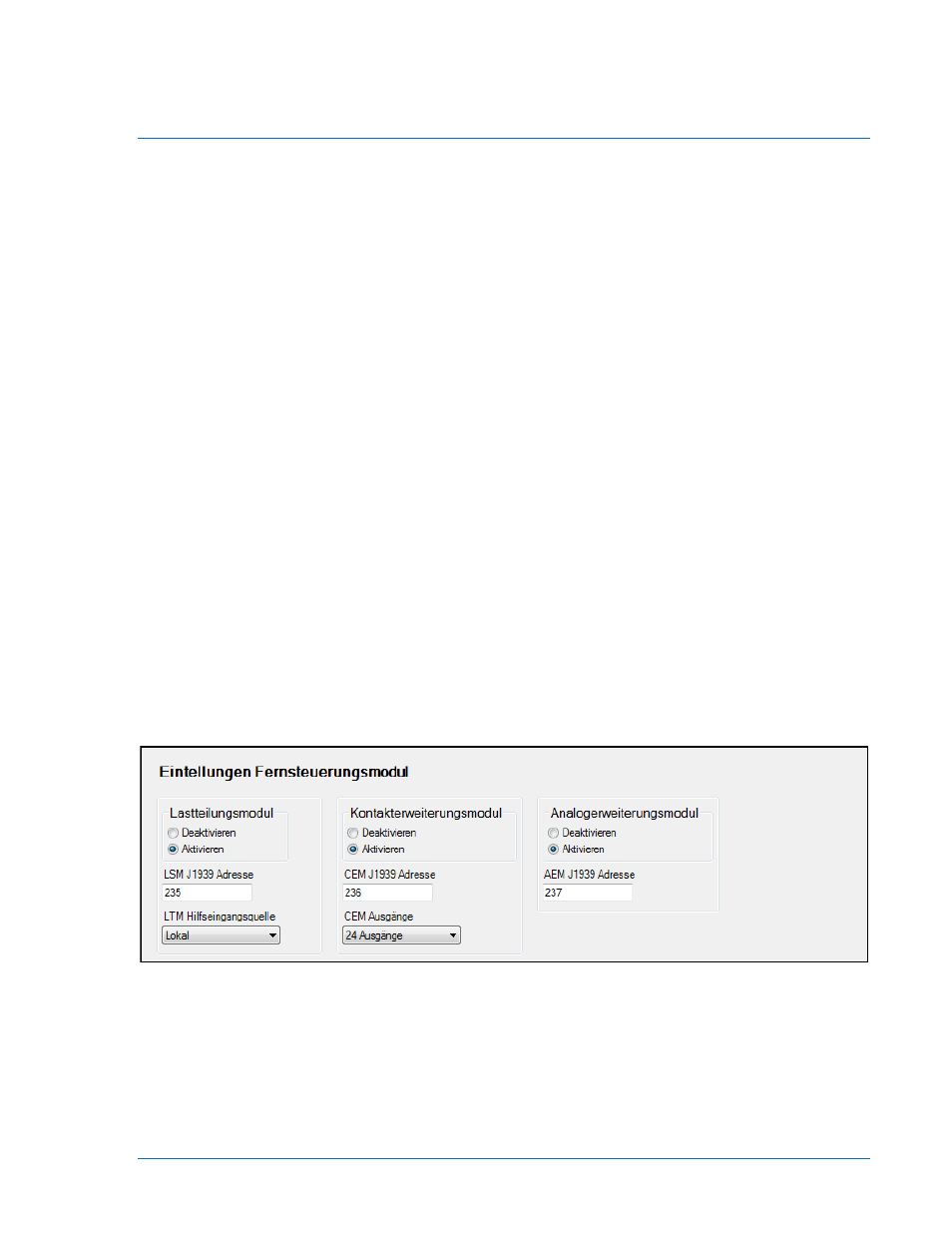

Abbildung 7-21. Einstellungs-Explorer, Systemparameter, Fenster Einrichtung Externe Module
Konfigurieren Sie die folgenden Parameter:
1. Lastteilungsmodul aktivieren / deaktivieren – Wählen Sie Aktivieren, wenn ein Lastteilungsmodul im
System vorhanden ist.
2. LSM J1939 Adresse – Geben Sie die J1939 Adresse ein, die vom LSM-2020 verwendet wird. Diese
muss normalerweise nicht geändert werden, es sei denn, diese Adresse wird bereits an anderer
Stelle im CANbus Netzwerk verwendet.
