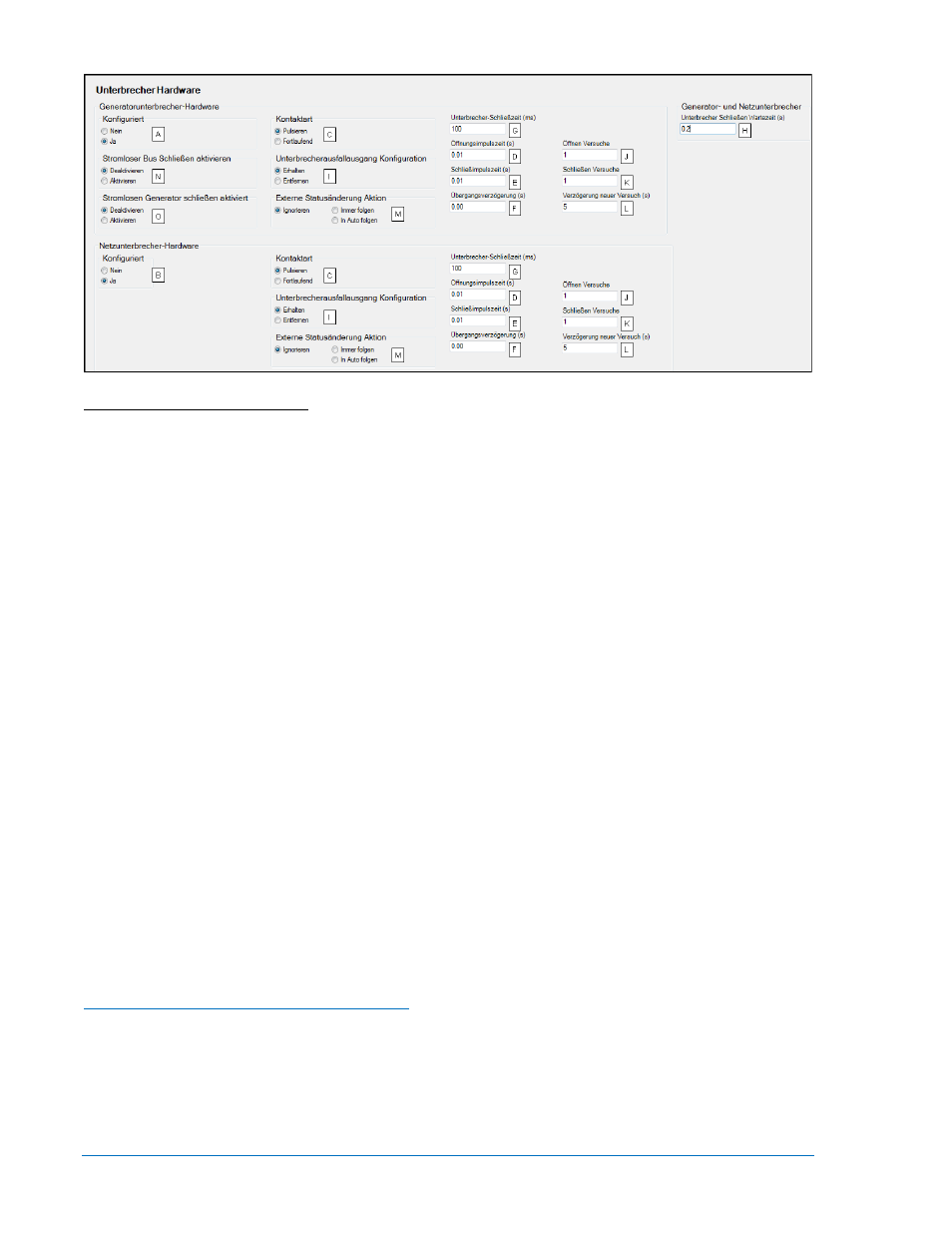

Abbildung 4-61. Unterbrecherhardware
A Generatorunterbrecher: Nein oder Ja.
B Netzunterbrecher: Nein oder Ja.
C Kontaktart: Gehalten oder Impuls. Wird gehalten gewählt, stehen die Ausgänge während der Zeit, in der
der gewünschte Offnen oder Schließen Zustand aktiv ist auf EIN. Wird Impuls ausgewählt, wird die Zeit
des Impulses durch die Einstellungen für 'Öffnen Impulszeit' und 'Schließen Impulszeit' festgelegt.
D Öffnungsimpulszeit: Einstellbar von 0,01 bis 0,8 s in Schritten von 0,01 s. Diese Einstellung steht nur zur
Verfügung, wenn die Kontaktart Impuls ist. Diese Zeit sollte ≥ als die Einstellung für die
Unterbrecherschließzeit sein.
E Schließenimpulszeit: Einstellbar von 0,01 bis 0,8 s in Schritten von 0,01 s. Diese Einstellung steht nur
zur Verfügung, wenn die K
ontaktart Impuls ist. Diese Zeit sollte ≥ als die Einstellung für die
Unterbrecherschließzeit sein.
F Übergangsverzögerung: Einstellbar von 0 bis 1.000 in Schritten von 1 Sekunde.
G Unterbrecher Schließzeit: Einstellbar von 0 bis 800 ms in Schritten von 5 ms. Dies gibt die Zeitspanne
an, die der Unterbrecher benötigt, um zu schließen, nachdem an ihn ein "Schließen" Kontakt angelegt
wurde. Diese Zeit wird für die vorausschauende Synchronisation verwendet, um einen Schließen
Impuls zu einer bestimmten Zeit zu senden, bevor der 0 Grad Schlupfwinkel erreicht wird, so dass der
Schlupfwinkel nahe 0 Grad ist, wenn der Unterbrecher tatsächlich schließt.
H Unterbrecher Schließen Wartezeit: Einstellbar von 0,1 bis 600 s in Schritten von 0,1 s. Dies gibt den
Zeitraum an, für den der DGC-2020 zwischen der Ausgabe von Schließimpulsen an einen Unterbrecher
warten wird und in dem er erwartet, dass der Unterbrecherstatus als geschlossen angezeigt wird. Wenn
diese Zeit abläuft, bevor der Unterbrecherstatus als geschlossen angezeigt wird, wird ein 'Unterbrecher
schließen fehlgeschlagen' Voralarm gemeldet. Der Voralarm kann gelöscht werden, indem der DGC-
2020 in den AUS Modus versetzt wird oder die Reset Taste auf der vorderen Schalttafel gedrückt wird.
I Unterbrecherausfallausgang Konfiguration: Halten oder entfernen.
J Öffnen Versuche: Einstellbar von 1 bis 20 in Schritten von 1.
K Schließen Versuche: Einstellbar von 1 bis 20 in Schritten von 1.
L Verzögerung neuer Versuch: Einstellbar von 0 bis 1.200 in Schritten von 1 s.
M Externe Statusänderung Aktion: Ignorieren, Immer folgen, Folgen in Auto.
N Stromloser Bus schließen aktivieren: Deaktivieren oder aktivieren.
O Stromloser Generator schließen aktivieren: Deaktivieren oder aktivieren.
Unterbrecherhardware Einzeiliges Schema
Auf der vorderen Schalttafel kann ein einzeiliges Schema der Systemunterbrecher-Hardwarekonfiguration
angezeigt werden. Dieses Schema ändert sich in Echtzeit, um den tatsächlichen Status der konfigurierten
Unterbrecher darzustellen. Konsultieren Sie Kapitel 2, Mensch-Maschine Schnittstelle für weitere
Informationen.
