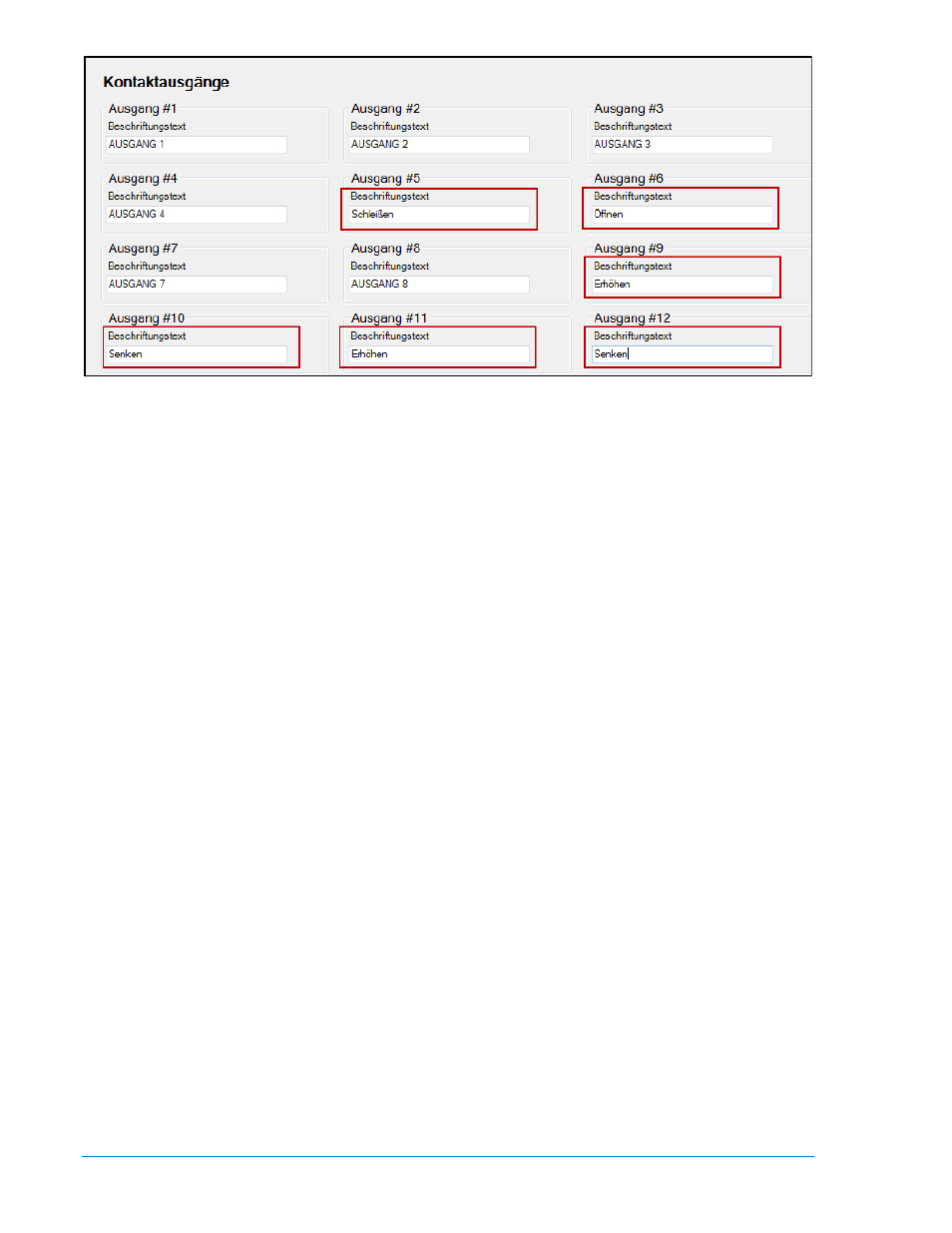

Abbildung 7-42. Einstellungs-Explorer, Programmierbare Ausgänge, Fenster Kontaktausgänge
5. Klicken Sie auf Unterbrechermanagement und dann Unterbrecherhardware. Geben Sie in diesem
Fenster (Abbildung 7-43) die Einstellungen für die folgenden Parameter ein.
Navigationspfad vordere Schalttafel: EINSTELLUNGEN > UNTERBRECHERMANAGEMENT >
UNTERBRECHERHARDWARE
a. Unterbrecher Schließen Wartezeit –Dies ist ein Zeitintervall, während dem erwartet wird,
dass der Unterbrecher seinen Zustand von offen nach geschlossen oder von geschlossen
nach offen wechselt. Ändert er seinen Zustand während der festgelegten Zeit nicht, wird
entweder 'Gen Unterbrecher Schließen fehlgeschlagen' oder 'Gen Unterbrecher Öffnen
fehlgeschlagen' für ein Versagen des Generatorunterbrechers und / oder 'Netzunterbrecher
Schließen fehlgeschlagen' bzw. 'Netzunterbrecher Öffnen fehlgeschlagen' für ein Versagen
des Netzunterbrechers gemeldet.
b. Generatorunterbrecher:
i. Aktivieren Sie den Parameter Stromloser Bus schließen aktivieren, wenn gewünscht
ist, dass auf einen stromlosen Bus geschlossen wird.
ii. Stellen Sie die Kontaktart und die Impulszeiten ein, wenn Impuls gesteuerte Kontakte
verwendet werden.
iii. Stellen Sie die Unterbrecherschließzeit ein. Dies ist die Zeit, die vom
vorausschauenden Synchronisator verwendet wird, um den Voreilungswinkel vor
dem 0 Grad Schlupfwinkel zu berechnen, an dem der Unterbrecher Schließen Befehl
ausgegeben wird.
c. Netzunterbrecher (wenn konfiguriert):
i. Stellen Sie den Netzunterbrecher auf Konfiguriert, wenn er verwendet wird, oder
belassen Sie ihn ansonsten unkonfiguriert.
ii. Ist der Netzunterbrecher konfiguriert, wählen Sie die Kontaktart und die Impulszeiten,
wenn Impuls gesteuerte Kontakte verwendet werden.
iii. Wenn der Netzunterbrecher konfiguriert wird, stellen Sie die Unterbrecherschließzeit
ein. Dies ist die Zeit, die vom vorausschauenden Synchronisator verwendet wird, um
den Voreilungswinkel vor dem 0 Grad Schlupfwinkel zu berechnen, an dem der
Unterbrecher Schließen Befehl ausgegeben wird.
