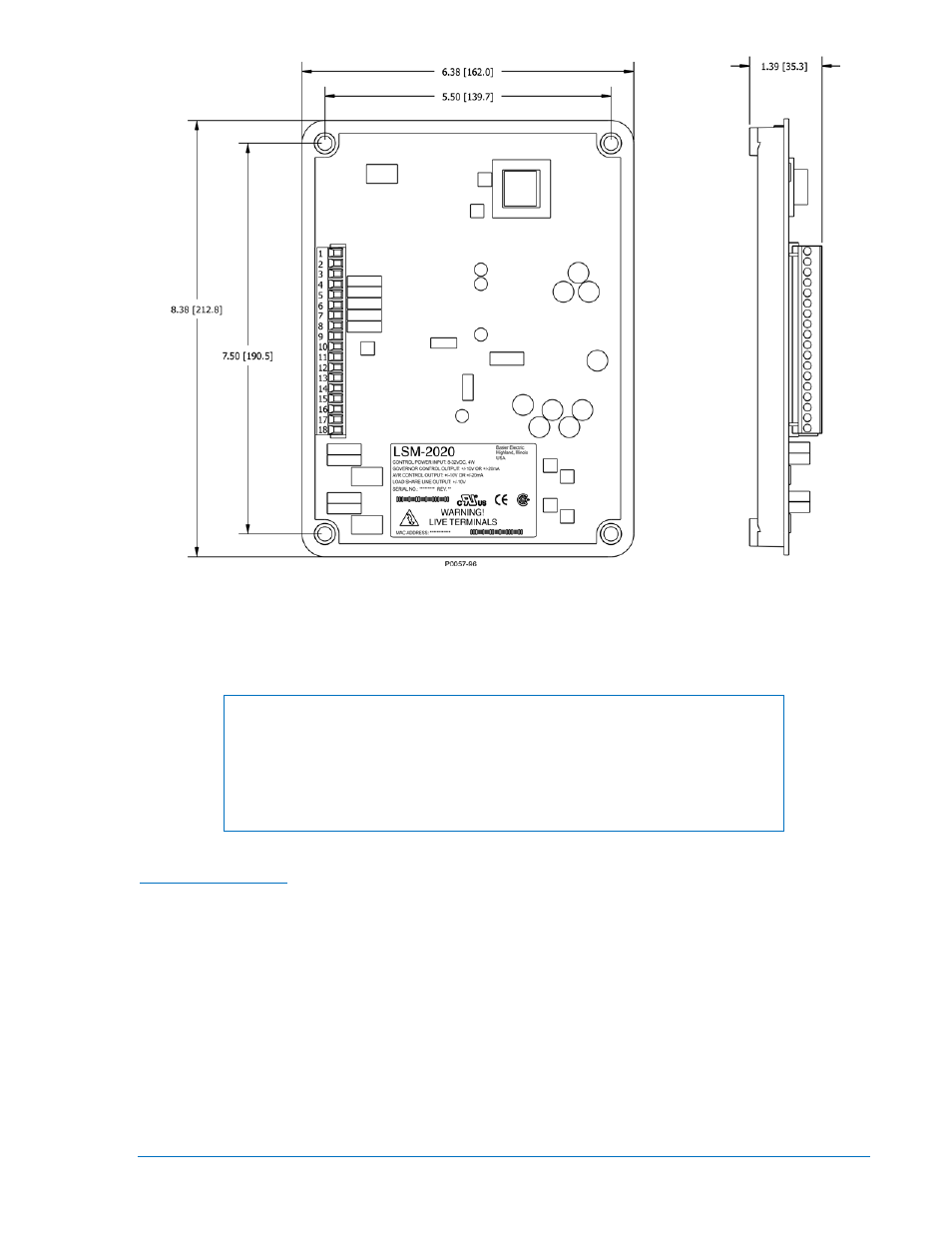

Abbildung 9-3. Gesamtabmessungen des LSM-2020
Anschlüsse
Die Anschlüsse des LSM-2020 sind von der Anwendung abhängig. Fehlerhafte Verkabelung kann zu
einer Beschädigung des Moduls führen.
HINWEISE
Die Betriebsleistung von der Batterie muss die richtige Polarität haben.
Obgleich vertauschte Polarität keinen Schaden anrichten kann, wird das
LSM-2020 jedoch in diesem Falle nicht arbeiten.
Achten Sie darauf, dass das LSM-2020 mit Kupferleitung von mindestens
12 AWG an der Gehäusemasseklemme des Moduls fest geerdet ist.
Anschlussklemmen
Es stehen zwei Arten von Anschlussklemmen zur Verfügung: Steckverbinder mit Pressklemmen zum
Festschrauben sowie eine RJ-45 Buchse.
Die RJ-45 Steckbuchse ist passend für ein standardmäßiges Ethernetkabel und bietet lokale
Kommunikation zwischen dem LSM-2020 und einem PC, auf dem die BESTCOMSPlus
® Software läuft.
Dieses ermöglicht die Einrichtung des LSM-2020 und des DGC-2020, an den das Modul angeschlossen
ist.
Die Anschlüsse des LSM-2020 werden über einen Steckverbinder mit 18 Positionen mit Pressklemmen
zum Festschrauben hergestellt. Dieser Steckverbinder wird in eine Buchse am LSM-2020 gesteckt. Die
Steckverbinder und die Buchse verfügen über schwalbenschwanzförmige Ränder, die für eine korrekte
Ausrichtung der Steckverbinder sorgen. Der Steckverbinder und die Buchse stellen außerdem durch ihre
Bauform sicher, dass der Stecker nur in die richtige Buchse passt.
